Installation
5.6.9.2 Flexible Leitungen

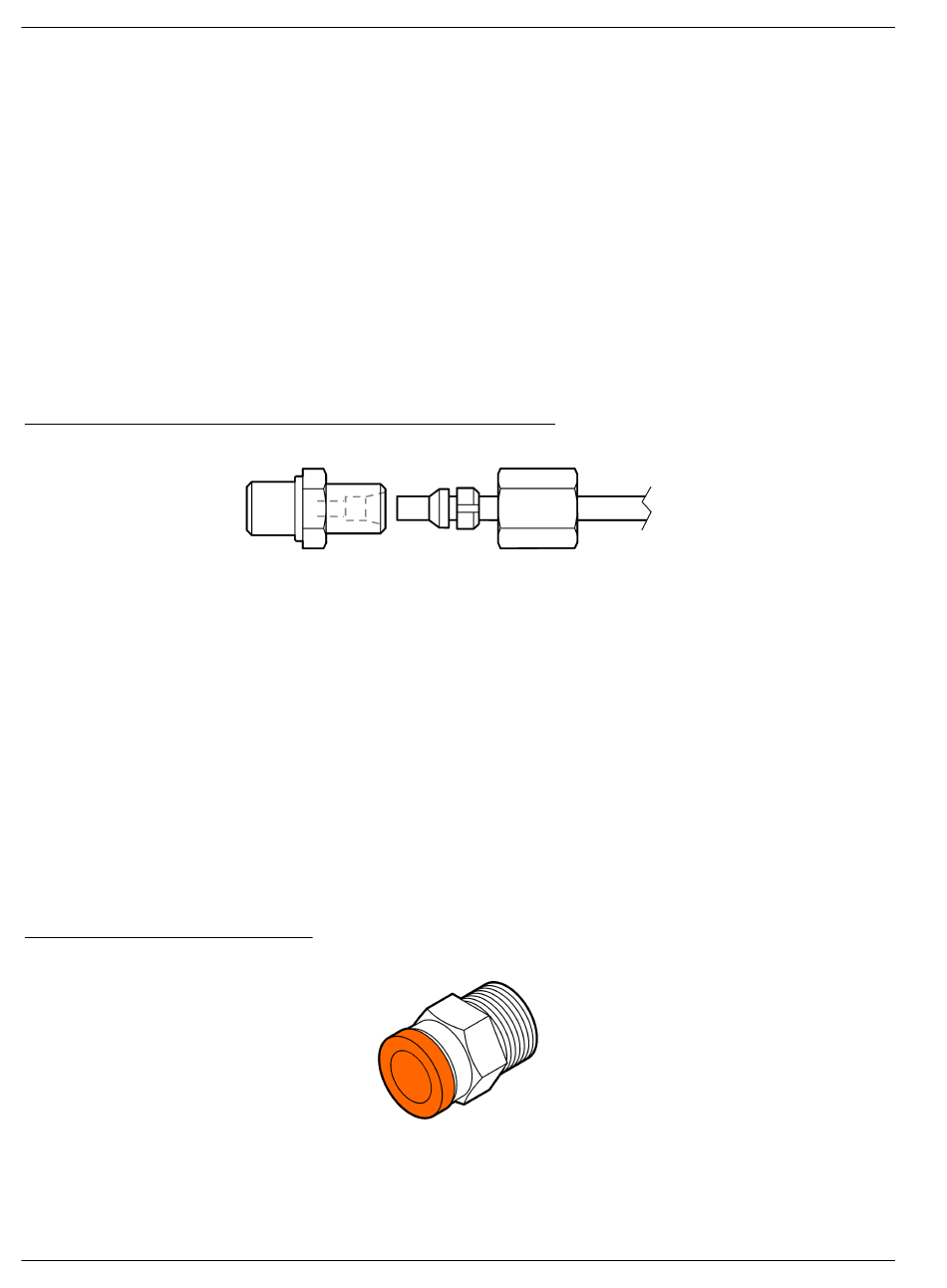

Abbildung 13 Ausrichtung des Klemmrings – flexibler Schlauch
5.6.9.3 Einsteckverbindung
Abbildung 14 Einsteckverbindung
26
Verwenden Sie zum Verbinden der flexiblen Leitungen ein Kunststoffverbindungsstück.
Stellen Sie wie folgt eine Verbindung her:
1. Stellen Sie sicher, dass die Abmessungen des Schlauchs und des Anschlusses
übereinstimmen.
2. Schneiden Sie den Schlauch mit einem Schlauchschneidwerkzeug zu. Verwenden
Sie keine Klingen oder Scheren, da sonst Leckagen entstehen können.
3. Führen Sie den Schlauch durch die Mutter und dann durch die beiden Klemmringe.
Die Ausrichtung der beiden Klemmringe ist wichtig. Siehe
4. Stecken Sie den Schlauch vollständig in das Verbindungsstück, und ziehen Sie die
Mutter von Hand fest.
5. Ziehen Sie die Mutter von Hand fest.
6. Ziehen Sie die Mutter mit einem Schraubenschlüssel vorsichtig um ¼ Umdrehung an.
Wenn die Verschraubungen zu fest angezogen sind, treten Leckagen auf.
7. Stellen Sie sicher, dass an den Schlauchverbindungen keine Lecks vorhanden sind.
Einige Schutzgehäuse verfügen über Schnellanschlüsse. Siehe
Stellen Sie wie folgt eine Verbindung her:
1. Stellen Sie sicher, dass die Abmessungen des Schlauchs und des Anschlusses
übereinstimmen.
2. Schneiden Sie den Schlauch mit einem Schlauchschneidwerkzeug zu. Verwenden
Sie keine Klingen oder Scheren, da sonst Leckagen entstehen können.
3. Schieben Sie den Schlauch vollständig in die Einsteckverbindung.
4. Ziehen Sie am Schlauch, um sicherzustellen, dass er nicht vom Anschluss entfernt
werden kann.
Wenn der Schlauch vollständig in das Anschlussstück geschoben wurde, sind keine
Lecks vorhanden.
5. Um den Schlauch vom Anschlussstück zu entfernen, drücken Sie den Kunststoffring
dort ein, wo der Schlauch in das Anschlussstück eintritt. Ziehen Sie dann den
Schlauch heraus.
Abbildung
13.
Abbildung
14.
