Scheppach HM90MP Original Bedienungsanleitung Seite 24

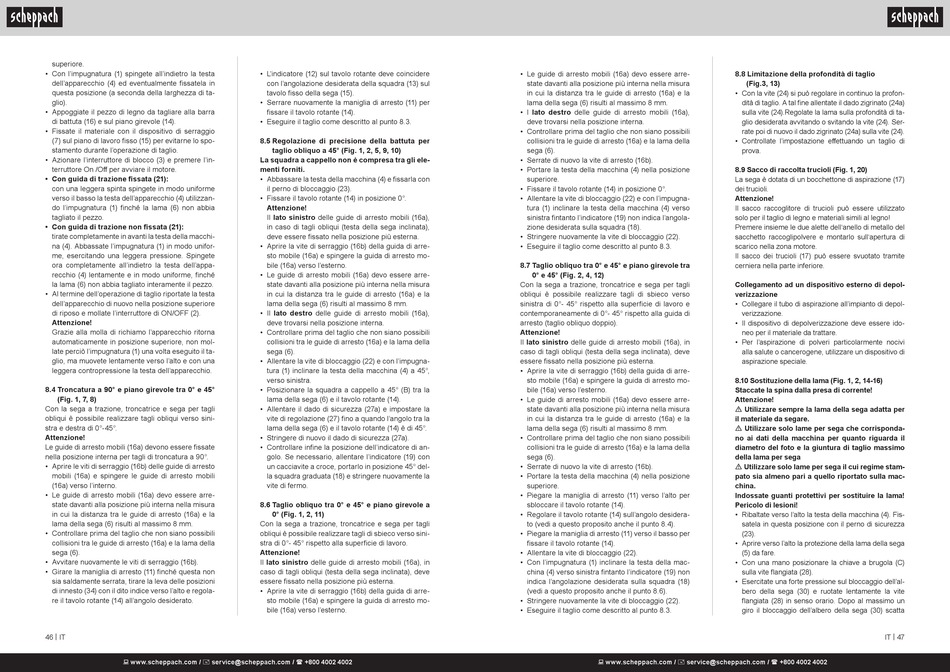

superiore.
• Con l'impugnatura (1) spingete all'indietro la testa
dell'apparecchio (4) ed eventualmente fissatela in
questa posizione (a seconda della larghezza di ta-
glio).
• Appoggiate il pezzo di legno da tagliare alla barra
di battuta (16) e sul piano girevole (14).
• Fissate il materiale con il dispositivo di serraggio
(7) sul piano di lavoro fisso (15) per evitarne lo spo-
stamento durante l'operazione di taglio.
• Azionare l'interruttore di blocco (3) e premere l'in-
terruttore On /Off per avviare il motore.
• Con guida di trazione fissata (21):
con una leggera spinta spingete in modo uniforme
verso il basso la testa dell'apparecchio (4) utilizzan-
do l'impugnatura (1) finché la lama (6) non abbia
tagliato il pezzo.
• Con guida di trazione non fissata (21):
tirate completamente in avanti la testa della macchi-
na (4). Abbassate l'impugnatura (1) in modo unifor-
me, esercitando una leggera pressione. Spingete
ora completamente all'indietro la testa dell'appa-
recchio (4) lentamente e in modo uniforme, finché
la lama (6) non abbia tagliato interamente il pezzo.
• Al termine dell'operazione di taglio riportate la testa
dell'apparecchio di nuovo nella posizione superiore
di riposo e mollate l'interruttore di ON/OFF (2).
Attenzione!
Grazie alla molla di richiamo l'apparecchio ritorna
automaticamente in posizione superiore, non mol-
late perciò l'impugnatura (1) una volta eseguito il ta-
glio, ma muovete lentamente verso l'alto e con una
leggera contropressione la testa dell'apparecchio.
8.4 Troncatura a 90° e piano girevole tra 0° e 45°
(Fig. 1, 7, 8)
Con la sega a trazione, troncatrice e sega per tagli
obliqui è possibile realizzare tagli obliqui verso sini-
stra e destra di 0°-45°.
Attenzione!
Le guide di arresto mobili (16a) devono essere fissate
nella posizione interna per tagli di troncatura a 90°.
• Aprire le viti di serraggio (16b) delle guide di arresto
mobili (16a) e spingere le guide di arresto mobili
(16a) verso l'interno.
• Le guide di arresto mobili (16a) devo essere arre-
state davanti alla posizione più interna nella misura
in cui la distanza tra le guide di arresto (16a) e la
lama della sega (6) risulti al massimo 8 mm.
• Controllare prima del taglio che non siano possibili
collisioni tra le guide di arresto (16a) e la lama della
sega (6).
• Avvitare nuovamente le viti di serraggio (16b).
• Girare la maniglia di arresto (11) finché questa non
sia saldamente serrata, tirare la leva delle posizioni
di innesto (34) con il dito indice verso l'alto e regola-
re il tavolo rotante (14) all'angolo desiderato.
46 | IT
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
• L'indicatore (12) sul tavolo rotante deve coincidere
con l'angolazione desiderata della squadra (13) sul
tavolo fisso della sega (15).
• Serrare nuovamente la maniglia di arresto (11) per
fissare il tavolo rotante (14).
• Eseguire il taglio come descritto al punto 8.3.
8.5 Regolazione di precisione della battuta per
taglio obliquo a 45° (Fig. 1, 2, 5, 9, 10)
La squadra a cappello non è compresa tra gli ele-
menti forniti.
• Abbassare la testa della macchina (4) e fissarla con
il perno di bloccaggio (23).
• Fissare il tavolo rotante (14) in posizione 0°.
Attenzione!
Il lato sinistro delle guide di arresto mobili (16a),
in caso di tagli obliqui (testa della sega inclinata),
deve essere fissato nella posizione più esterna.
• Aprire la vite di serraggio (16b) della guida di arre-
sto mobile (16a) e spingere la guida di arresto mo-
bile (16a) verso l'esterno.
• Le guide di arresto mobili (16a) devo essere arre-
state davanti alla posizione più interna nella misura
in cui la distanza tra le guide di arresto (16a) e la
lama della sega (6) risulti al massimo 8 mm.
• Il lato destro delle guide di arresto mobili (16a),
deve trovarsi nella posizione interna.
• Controllare prima del taglio che non siano possibili
collisioni tra le guide di arresto (16a) e la lama della
sega (6).
• Allentare la vite di bloccaggio (22) e con l'impugna-
tura (1) inclinare la testa della macchina (4) a 45°,
verso sinistra.
• Posizionare la squadra a cappello a 45° (B) tra la
lama della sega (6) e il tavolo rotante (14).
• Allentare il dado di sicurezza (27a) e impostare la
vite di regolazione (27) fino a quando l'angolo tra la
lama della sega (6) e il tavolo rotante (14) è di 45°.
• Stringere di nuovo il dado di sicurezza (27a).
• Controllare infine la posizione dell'indicatore di an-
golo. Se necessario, allentare l'indicatore (19) con
un cacciavite a croce, portarlo in posizione 45° del-
la squadra graduata (18) e stringere nuovamente la
vite di fermo.
8.6 Taglio obliquo tra 0° e 45° e piano girevole a
0° (Fig. 1, 2, 11)
Con la sega a trazione, troncatrice e sega per tagli
obliqui è possibile realizzare tagli di sbieco verso sini-
stra di 0°- 45° rispetto alla superficie di lavoro.
Attenzione!
Il lato sinistro delle guide di arresto mobili (16a), in
caso di tagli obliqui (testa della sega inclinata), deve
essere fissato nella posizione più esterna.
• Aprire la vite di serraggio (16b) della guida di arre-
sto mobile (16a) e spingere la guida di arresto mo-
bile (16a) verso l'esterno.
• Le guide di arresto mobili (16a) devo essere arre-
state davanti alla posizione più interna nella misura
in cui la distanza tra le guide di arresto (16a) e la
lama della sega (6) risulti al massimo 8 mm.
• l lato destro delle guide di arresto mobili (16a),
deve trovarsi nella posizione interna.
• Controllare prima del taglio che non siano possibili
collisioni tra le guide di arresto (16a) e la lama della
sega (6).
• Serrate di nuovo la vite di arresto (16b).
• Portare la testa della macchina (4) nella posizione
superiore.
• Fissare il tavolo rotante (14) in posizione 0°.
• Allentare la vite di bloccaggio (22) e con l'impugna-
tura (1) inclinare la testa della macchina (4) verso
sinistra fintanto l'indicatore (19) non indica l'angola-
zione desiderata sulla squadra (18).
• Stringere nuovamente la vite di bloccaggio (22).
• Eseguire il taglio come descritto al punto 8.3.
8.7 Taglio obliquo tra 0° e 45° e piano girevole tra
0° e 45° (Fig. 2, 4, 12)
Con la sega a trazione, troncatrice e sega per tagli
obliqui è possibile realizzare tagli di sbieco verso
sinistra di 0°- 45° rispetto alla superficie di lavoro e
contemporaneamente di 0°- 45° rispetto alla guida di
arresto (taglio obliquo doppio).
Attenzione!
Il lato sinistro delle guide di arresto mobili (16a), in
caso di tagli obliqui (testa della sega inclinata), deve
essere fissato nella posizione più esterna.
• Aprire la vite di serraggio (16b) della guida di arre-
sto mobile (16a) e spingere la guida di arresto mo-
bile (16a) verso l'esterno.
• Le guide di arresto mobili (16a) devo essere arre-
state davanti alla posizione più interna nella misura
in cui la distanza tra le guide di arresto (16a) e la
lama della sega (6) risulti al massimo 8 mm.
• Controllare prima del taglio che non siano possibili
collisioni tra le guide di arresto (16a) e la lama della
sega (6).
• Serrate di nuovo la vite di arresto (16b).
• Portare la testa della macchina (4) nella posizione
superiore.
• Piegare la maniglia di arresto (11) verso l'alto per
sbloccare il tavolo rotante (14).
• Regolare il tavolo rotante (14) sull'angolo desidera-
to (vedi a questo proposito anche il punto 8.4).
• Piegare la maniglia di arresto (11) verso il basso per
fissare il tavolo rotante (14).
• Allentare la vite di bloccaggio (22).
• Con l'impugnatura (1) inclinare la testa della mac-
china (4) verso sinistra fintanto l'indicatore (19) non
indica l'angolazione desiderata sulla squadra (18)
(vedi a questo proposito anche il punto 8.6).
• Stringere nuovamente la vite di bloccaggio (22).
• Eseguire il taglio come descritto al punto 8.3.
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
8.8 Limitazione della profondità di taglio
(Fig.3, 13)
• Con la vite (24) si può regolare in continuo la profon-
dità di taglio. A tal fine allentate il dado zigrinato (24a)
sulla vite (24).Regolate la lama sulla profondità di ta-
glio desiderata avvitando o svitando la vite (24). Ser-
rate poi di nuovo il dado zigrinato (24a) sulla vite (24).
• Controllate l'impostazione effettuando un taglio di
prova.
8.9 Sacco di raccolta trucioli (Fig. 1, 20)
La sega è dotata di un bocchettone di aspirazione (17)
dei trucioli.
Attenzione!
Il sacco raccoglitore di trucioli può essere utilizzato
solo per il taglio di legno e materiali simili al legno!
Premere insieme le due alette dell'anello di metallo del
sacchetto raccoglipolvere e montarlo sull'apertura di
scarico nella zona motore.
Il sacco dei trucioli (17) può essere svuotato tramite
cerniera nella parte inferiore.
Collegamento ad un dispositivo esterno di depol-
verizzazione
• Collegare il tubo di aspirazione all'impianto di depol-
verizzazione.
• Il dispositivo di depolverizzazione deve essere ido-
neo per il materiale da trattare.
• Per l'aspirazione di polveri particolarmente nocivi
alla salute o cancerogene, utilizzare un dispositivo di
aspirazione speciale.
8.10 Sostituzione della lama (Fig. 1, 2, 14-16)
Staccate la spina dalla presa di corrente!
Attenzione!
m Utilizzare sempre la lama della sega adatta per
il materiale da segare.
m Utilizzare solo lame per sega che corrisponda-
no ai dati della macchina per quanto riguarda il
diametro del foto e la giuntura di taglio massimo
della lama per sega
m Utilizzare solo lame per sega il cui regime stam-
pato sia almeno pari a quello riportato sulla mac-
china.
Indossate guanti protettivi per sostituire la lama!
Pericolo di lesioni!
• Ribaltate verso l'alto la testa della macchina (4). Fis-
satela in questa posizione con il perno di sicurezza
(23).
• Aprire verso l'alto la protezione della lama della sega
(5) da fare.
• Con una mano posizionare la chiave a brugola (C)
sulla vite flangiata (28).
• Esercitate una forte pressione sul bloccaggio dell'al-
bero della sega (30) e ruotate lentamente la vite
flangiata (28) in senso orario. Dopo al massimo un
giro il bloccaggio dell'albero della sega (30) scatta
IT | 47
