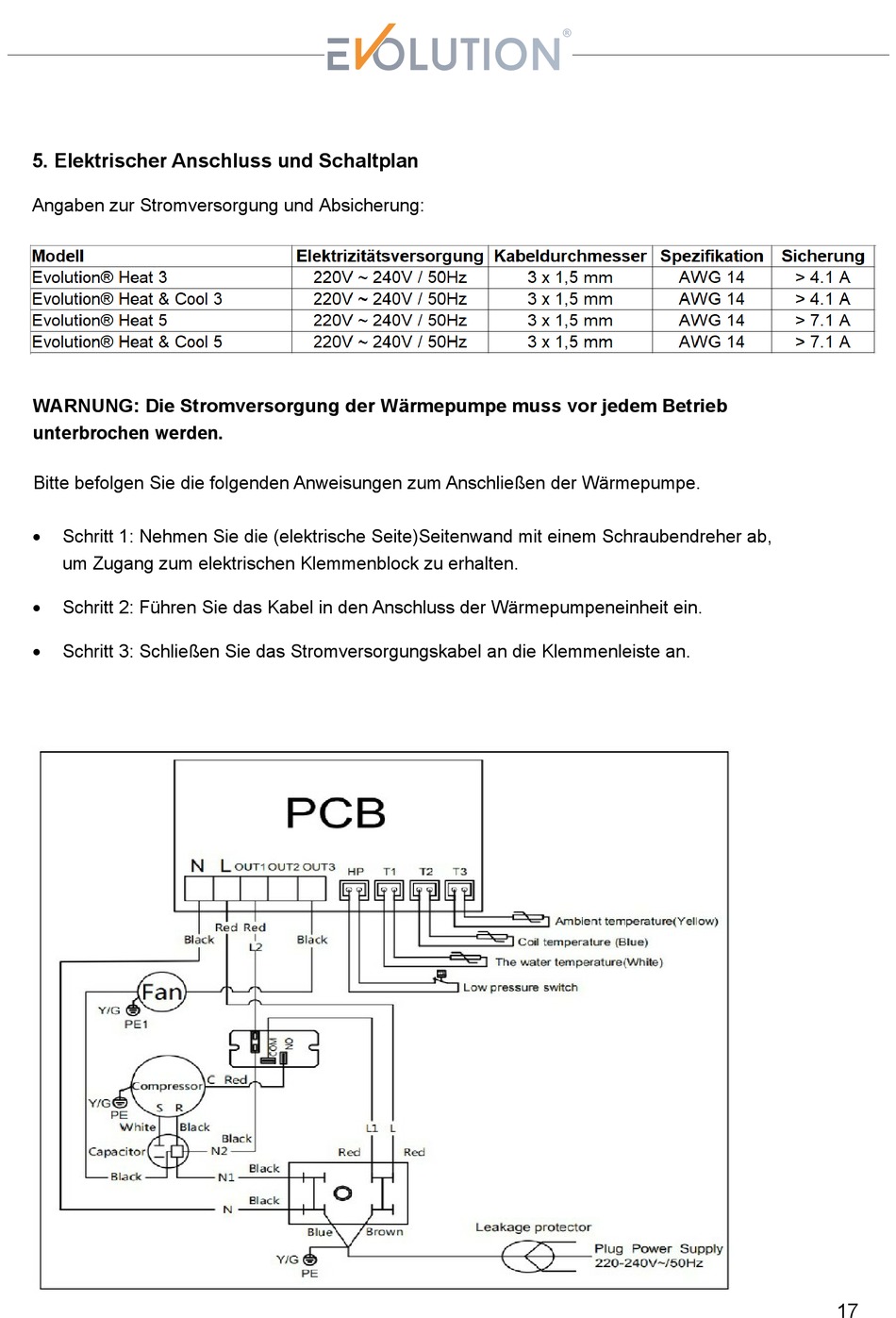

5. Elektrischer Anschluss und Schaltplan
Angaben zur Stromversorgung und Absicherung:
WARNUNG: Die Stromversorgung der Wärmepumpe muss vor jedem Betrieb
unterbrochen werden.
Bitte befolgen Sie die folgenden Anweisungen zum Anschließen der Wärmepumpe.
Schritt 1: Nehmen Sie die (elektrische Seite)Seitenwand mit einem Schraubendreher ab,
um Zugang zum elektrischen Klemmenblock zu erhalten.
Schritt 2: Führen Sie das Kabel in den Anschluss der Wärmepumpeneinheit ein.
Schritt 3: Schließen Sie das Stromversorgungskabel an die Klemmenleiste an.
17
