Inhaltszusammenfassung für Evolution Topline-Serie

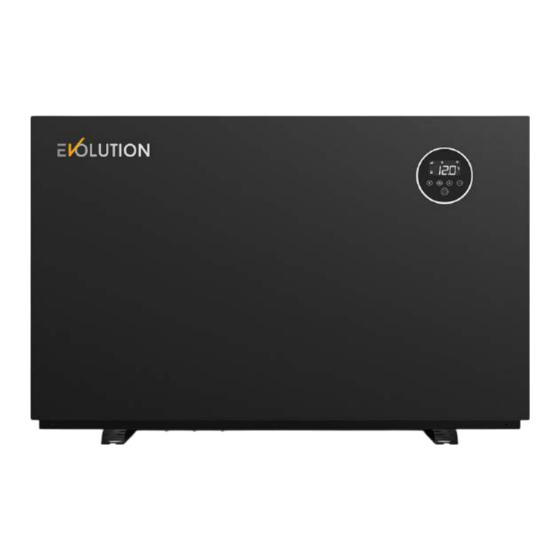

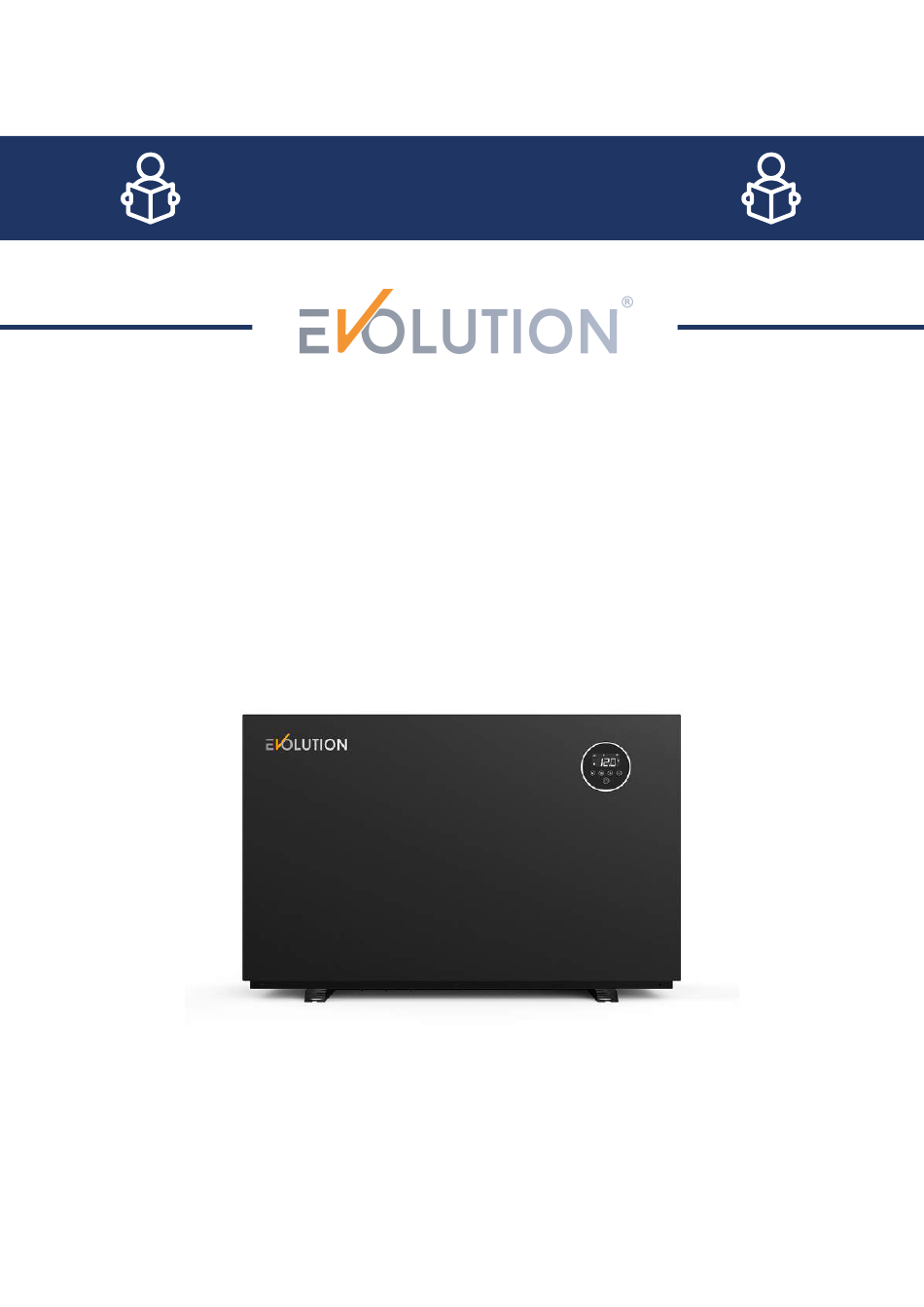

- Seite 1 Bedienungsanleitung Topline Wärmepumpe...
-
Seite 2: Inhaltsverzeichnis
IInhaltsverzeichnis Seite Thema Vorwort......................FAQs (häufig gestellte Fragen)................. Hinweise......................Aufbauübersicht, Lieferumfang & Maße............Technische Daten..................... Installation und Anschluss................Transport......................Entpacken......................Anschluss Kondenswasserschlauch..............Hinweise vor der Installation und Installationslayout........Standort und Größe..................Aufbauanleitung zur Verrohrung / Integration in den Wasserkreislauf..... Angaben zur Stromversorgung und Sicherung..........Elektrische Verbindung und Schaltplan............ -
Seite 3: Vorwort
Um das Gerät erfolgreich in den Wasserkreislauf zu integrieren, finden Sie unsere detaillierte Aufbauanleitung ab Seite 20 als Hilfestellung. Ziehen Sie sich bei Unklarheiten Fachpersonal (Elektriker, Kältetechniker) hinzu oder kontaktieren Sie unser Servicepersonal. ® Wir wünschen viel Spaß mit Ihrer Evolution Wärmepumpe! -
Seite 4: Faqs (Häufig Gestellte Fragen)
1.1 FAQ's - häufig gestellte Fragen - Wo und wie stelle ich die Wärmepumpe auf? Muss sie überdacht sein? Befestigen Sie die Anlage auf einer festen, ebenen Fläche. Rings herum halten Sie mindestens einen Abstand von ca. 50 cm zu den Wänden ein. Eine Wasserablaufvorrichtung sollte in der Nähe sein. - Seite 5 1.1 FAQ's - häufig gestellte Fragen - Wie schnell heizt die Wärmepumpe auf? Auf welche Temperatur kann sie maximal aufheizen? Mit der Wärmepumpe können Sie bei optimalen Gegebenheiten, Ihr Wasser auf maximal 40 Grad Celsius aufheizen. Einflussfaktoren auf die Heizleistung sind folgende: Wassertemperatur, Außentemperatur (Umgebungsluft) und die Luftfeuchtigkeit.
-
Seite 6: Hinweise
2. Hinweise Warnungen Stellen Sie sicher, dass sich die Wärmepumpe in einem freien Bereich befindet. Die Belüftung sollte das Kältemittel » im Falle einer Freisetzung sicher dispergieren und möglichst von außen in die Luft ausstoßen. Vermeiden Sie den Kontakt mit spitzen Gegenständen und explosiven/entflammbaren Materialien. »... -
Seite 7: Verkabelung
2. Hinweise Kontrollen an der Kühlanlage Werden elektrische Bauteile ausgetauscht, so müssen diese für den jeweiligen Zweck geeignet sein und der richtigen Spezifikation entsprechen. Zu jeder Zeit sind die Wartungs- und Servicerichtlinien des Herstellers zu befolgen. Im Zweifelsfall wenden Sie sich bitte an die technische Abteilung des Herstellers/Händlers. Bei Anlagen, in denen brennbare Kältemittel verwendet werden, sind folgende Kontrollen durchzuführen: Die Füllmenge des Kältemittels entspricht dem eingebauten Kältemitteltank. -
Seite 8: Methoden Zur Leckageerkennung
2. Hinweise Methoden zur Leckageerkennung Für Systeme, die brennbare Kältemittel enthalten, gelten die folgenden Leckage-Erkennungsmethoden als akzeptabel: Elektronische Leckanzeiger sind nur zur Erkennung entzündbarer Kältemittel zu verwenden, deren Empfindlichkeit jedoch unzureichend oder einer erneuter Kalibrierung bedürfen. (Die Messgeräte sind in einem kältemittelfreien Bereich zu kalibrieren.) Es ist darauf zu achten, dass der Detektor keine potentielle Zündquelle ist und für das verwendete Kältemittel verwendet werden kann. -
Seite 9: Stilllegung
2. Hinweise Stilllegung Vor der Durchführung dieser Prozedur ist es wichtig, dass der Techniker mit der Ausrüstung und allen Einzelheiten vertraut ist. Es wird empfohlen, dass alle Kältemittel sicher zurückgewonnen werden. Vor der Ausführung ist eine Öl- und Kältemittelprobe zu entnehmen, falls eine Analyse vor der Wiederverwendung des zurückgewonnenen Kältemittels erforderlich ist. -
Seite 10: Bedeutung
2. Hinweise Smybol-Beschreibungen Bedeutung Beschreibung Das Symbol zeigt an, dass das Gerät ein brennbares Kältemittel Warnung verwendet. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr. Das Symbol zeigt an, dass dieses Gerät ein Material mit niedriger Warnung Brenngeschwindigkeit verwendet und daher von einer Brandquelle fernzuhalten ist. -
Seite 11: Sicherheitshinweise
2. Hinweise Sicherheitshinweise Folgende Sicherheitsfaktoren sind zu berücksichtigen: Warnung » Eine Fehlbedienung kann zu Verletzungen oder Beschädigungen der Wärmepumpe führen. » Das Gerät darf nicht in einem geschlossenen Raum oder begrenzten Raum installiert werden, um eine Erstickungsgefahr durch Kältemittelleckagen zu vermeiden. »... -
Seite 12: Aufbauübersicht, Lieferumfang & Maße
Außengewinde auf Klebe d 50 mm Innendurchmesser Maße:: Luftauslass Wasserauslass Wassereinlass Angaben in mm Modell Full Inverter Evolution 7 B/W/S Topline 1000 Full Inverter Evolution 9 B/W/S Topline 1000 Full Inverter Evolution 11 B/W/S Topline 1000 Full Inverter Evolution 15 B/W/S Topline 1060... -
Seite 13: Exlosionszeichnung
3. Aufbauübersicht, Lieferumfang & Maße Exlosionszeichnung 1. Obere Abdeckung 11. Vordere Abdeckung 21. Durchflusswächter 12. Display 22. 4 Wege-Venil 2. Oberer Rahmen 13. Umgebungssensor 23. Drosslungseinheit 3. Obere Endabdeckung 4. Elektronik Abdeckung 14. Mittlere Platte 24. Lamellen Wärmetauscher 5. Schutzgitter 15. -
Seite 14: Technische Daten
4. Technische Daten Full-Inverter Evolution Full-Inverter Evolution 11 Full-Inverter Evolution 7 Modell 9 B/W/S Topline B/W/S Topline B/W/S Topline Umgebungstemperatur: (DB/WB) 27°C / 24.3°C; Wassertemperatur Zulauf/Ablauf : 26°C / 28°C. Heizleistung（kW） 1.75 ~ 7.11 2.0 ~ 9.09 2.55 ~ 11.28 0.12 ~ 0.99... - Seite 15 Full-Inverter Evolution Full-Inverter Evolution Modell 18 B/W/S Topline 15 B/W/S Topline Umgebungstemperatur: (DB/WB) 27°C / 24.3°C; Wassertemperatur Zulauf/Ablauf : 26°C / 28°C. Heizleistung（kW） 3.73 ~ 15.07 4.34 ~ 18.0 0.27 ~ 2.11 0.31 ~ 2.5 Stromverbrauch（kW） 13.8 ~ 7.2 13.9 ~ 7.0...
-
Seite 16: Installation Und Anschluss
5. Installation und Anschluss 5.1 Transport Beim Aufstellen oder Bewegen sollte sich die Wärmepumpe in aufrechter Position befinden. -
Seite 17: Entpacken
5. Installation und Anschluss 5.2 Entpacken Entfernen Sie das Stretchfolien-Packband und heben Sie den Karton nach oben. Ausbau der rechten seitlichen Abdeckung Schritt 1: Entfernen Sie die drei Schrauben an der Unterseite der Abdeckung. Schritt 2: Schieben Sie die Abdeckung nach unten. Schritt 3: Nun können Sie die Abdeckung herausnehmen. -
Seite 18: Hinweise Vor Der Installation Und Installationslayout
5. Installation und Anschluss 5.4 Hinweise vor der Installation und Installationslayout 1. Der Wasseranschluss am Zu-& Ablauf der Wärmepumpe muss mit d 50 Außendurchmesser Hart-PVC Rohr vorgenommen werden. Eine detaillierte Aufbauanleitung können Sie auf den folgenden Seiten einsehen. » Die Wärmepumpe benötigt eine Umwälzpumpe, die das Wasser in die Wärmepumpe befördert. Die Wärmepumpe ist nicht selbstansaugend! »... -
Seite 19: Standort Und Größe
» Bewahren Sie das Gerät so weit wie möglich außerhalb der Reichweite von Kindern auf. Installationsraum (Einheit in mm): Sichern Sie die optimale Funktionsfähigkeit Ihrer Evolution Wärmepumpe, indem Sie einen freien Raum von mindestens ® 500 mm um das Gerät herum einhalten. Dies fördert eine ungehinderte Luftzirkulation, verhindert Luftverwirbelungen und gewährleistet eine effiziente Leistung. -
Seite 20: Aufbauanleitung Zur Verrohrung / Integration In Den Wasserkreislauf
5. Installation und Anschluss 5.6 Aufbauanleitung zur Verrohrung / Integration in den Wasserkreislauf: Stellen Sie unbedingt vor der Installation fest, wie Ihr Schwimmbecken verrohrt wurde. Insofern Ihr Schwimmbecken mit flexiblen d 32 / d 38 mm Schwimmschläuchen verrohrt wurde, benötigen Sie weitere Verbindungsteile die nicht direkt im Lieferumfang erhältlich sind. - Seite 21 5. Installation und Anschluss 5.6 Aufbauanleitung zur Verrohrung / Integration in den Wasserkreislauf: Empfohlene Vorgehensweise für die Verrohrung / Integration in den Wasserkreislauf: 1. Drehen Sie die beiden Fittinge "1,5 Zoll Außengewinde auf d 50 mm Innendurchmesser" handfest in den Zu-&...
- Seite 22 5. Installation und Anschluss 5.6 Aufbauanleitung zur Verrohrung / Integration in den Wasserkreislauf: 6. Option A – mit Bypass EMPFOHLEN Führen Sie die beiden Rohrleitungen an die Muffen der beiden Kugelhähne des Bypass-Ventils und kleben Sie diese dort ein. In die beiden Muffen der T-Stücke führen und kleben Sie die Rohre aus Ihrer bisherigen Rohrleitung ein. Somit sollte Ihr Wasserkreislauf wieder geschlossen sein und die Verrohrung Ihrer Wärmepumpe ist abgeschlossen.
-
Seite 23: Angaben Zur Stromversorgung Und Sicherung
5. Installation und Anschluss 5.7 Angaben zur Stromversorgung & Sicherung Die Stromversorgung muss durch einen 30mA-Differenzschalter abgesichert werden. Die Wärmepumpe muss an einen geeigneten D-Kurven-Leistungsschalter angeschlossen werden, der den geltenden Normen und Vorschriften des Landes entspricht, in dem die Anlage installiert ist, angepasst werden. -
Seite 24: Erstinbetriebnahme Und Bedienelemente
6. Erstinbetriebnahme & Bedienelemente 6.1 Testlauf nach der Installation Bitte überprüfen Sie alle Verbindungen sorgfältig, bevor Sie die Wärmepumpe einschalten. Folgende Punkte sind sicherzustellen: » Korrekte Installation der Wärmepumpe » Versorgungsspannung ist die gleiche wie Nennspannung » Korrekte Verrohrung und Verkabelung »... -
Seite 25: Bedienelemente
6. Bedienelemente Anzeige im ECO ECO-MODUS Modus (nur über App). -
Seite 26: Anleitung Des Anzeigefelds
6. Bedienelemente (hoch) (runter) Power Taste Power Taste (Power) Anleitung des Anzeigefelds » Anzeige wenn das Gerät eingeschaltet ist » Anzeige wenn das Gerät ausgeschaltet ist » Heizen im Smart Modus » Kühlen im Silence Modus... -
Seite 27: Ein-/Ausschalten Und Temperatur Einstellen
Bedienelemente » Kühlen im Smart Modus / Fahrenheit » Heizen im Silence Modus / Fahrenheit » Anzeige wenn das Gerät ausgeschaltet ist / Ein-/Ausschalten und Temperatur einstellen Drücken Sie für 3 Sekunden die Taste, um die Anzeige zu sperren Drücken Sie kurz die Taste, um die Anzeige zu entsperren... -
Seite 28: Modus Einstellungen
6. Bedienelemente Drücken Sie die oder Taste, um in die Temperatureinstellungen zu gelangen. Sobald der Temperaturbereich blinkt, betätigen Sie oder Taste. Zum Einstellen der Zieltemperatur, kehren Sie mit betätigen der Taste zum Hauptmenü zurück. Modus Einstellungen Im Hauptmenü drücken Sie die Taste, um zwischen dem Kühlen-, Heizen- oder Auto-Modus zu wechseln Im Hauptmenü... -
Seite 29: Statusabfrage
6. Bedienelemente Statusabfrage Drücken Sie die Taste für 3 Sekunden, um zur Statusabfrage zu gelangen. Danach drücken Sie die oder die Taste, um die Parameter zu prüfen. Code Beschreibung Angabe Einheit Frequenz vom Kompressor 1 0~120 Wassertemperatur am Einlass -99~999 °C Spulen-Temperatur -99~999... -
Seite 30: Grad Celsius/Fahrenheit
6. Bedienelemente Abtaufunktion Wenn das Gerät im Heizbetrieb läuft und eine Abtauung erforderlich ist, halten Sie für 5 Sekunden gedrückt, um in den Abtauungsmodus zu kommen. Das Symbol blinkt. Wenn das Symbol nicht mehr blinkt, ist Ihre Wärmepumpe abgetaut und wieder normal betriebsbereit. Grad Celsius/Fahrenheit für 5 Sekunden, Wenn sich das Gerät im ausgeschaltetem Zustand befindet, drücken Sie... -
Seite 31: Fehlercodes
7. Fehlercodes Auf den folgenden Seiten sind alle Fehlercodes zu Fehlermeldungen aufgelistet, die während des Betriebs mit dieser Wärmepumpe auftreten können. In den nebenstehenden Spalten können Sie die Beschreibung des Fehlers, die Ursache und ggf. einen Lösungsvorschlag zur Behebung dessen entnehmen. Insofern Sie den Fehler nicht selbst beheben können, wenden Sie sich entweder an einen qualifizierten Techniker oder direkt an unseren Kundenservice. -
Seite 32: Beschreibung
7. Fehlercodes Ursache und Behebung Error Beschreibung Sollte ein Fehlercode nicht von Ihnen behoben werden können, dann melden Sie sich beim Service des Code Verkäufers, damit Ihnen weitergeholfen werden kann. Wird eine Anlage innerhalb der Gewährleistung geöffnet, entfällt diese. Vorher an den Verkäufer wenden. Wenn dieser Fehlercode angezeigt wird, könnte es bedeuten, dass einer oder beide Sensoren nicht mehr ordnungsgemäß... - Seite 33 7. Fehlercodes Ursache und Behebung Error Beschreibung Sollte ein Fehlercode nicht von Ihnen behoben werden können, dann melden Sie sich beim Service des Code Verkäufers, damit Ihnen weitergeholfen werden kann. Wird eine Anlage innerhalb der Gewährleistung geöffnet, entfällt diese. Vorher an den Verkäufer wenden. Der Schutz vor zu hohen Auslasstemperaturen (E09) bezieht sich auf eine Überwachung der Temperatur im Auslassbereich einer Wärmepumpe.
- Seite 34 7. Fehlercodes Ursache und Behebung Error Beschreibung Sollte ein Fehlercode nicht von Ihnen behoben werden können, dann melden Sie sich beim Service des Code Verkäufers, damit Ihnen weitergeholfen werden kann. Wird eine Anlage innerhalb der Gewährleistung geöffnet, entfällt diese. Vorher an den Verkäufer wenden. E20 ist ein Fehlercode, der anzeigt, dass eine falsche Phasenlage vorliegt.
- Seite 35 7. Fehlercodes Ursache und Behebung Error Beschreibung Sollte ein Fehlercode nicht von Ihnen behoben werden können, dann melden Sie sich beim Service des Code Verkäufers, damit Ihnen weitergeholfen werden kann. Wird eine Anlage innerhalb der Gewährleistung geöffnet, entfällt diese. Vorher an den Verkäufer wenden. E29 ist ein Fehlercode, der angibt, dass es beim Lesen der Parameter ein Problem gibt.
- Seite 36 7. Fehlercodes Ursache und Behebung Error Beschreibung Sollte ein Fehlercode nicht von Ihnen behoben werden können, dann melden Sie sich beim Service des Code Verkäufers, damit Ihnen weitergeholfen werden kann. Wird eine Anlage innerhalb der Gewährleistung geöffnet, entfällt diese. Vorher an den Verkäufer wenden. E54 kann auf eine Störung des Umgebungssensors hinweisen.
-
Seite 37: Wlan App - Konfiguration
8. WLAN App - Konfiguration Drücken Sie die Taste für 3 Sekunden, um in den AP-Mdous zu gelangen. Dieses Symbol blinkt nun langsam. Wenn die WLAN-Verbindung erfolgreich war, wird das Symbol dauerhaft auf dem Display angezeigt. 8.1 Download Laden Sie sich die App auf Ihr mobiles Gerät herunter. Die App ist mit den Betriebssystemen iOS (Apple) und Android kompatibel. -
Seite 38: Registrierung Und Einstellung Der App
8. WLAN App - Konfiguration 8.2 Registrierung und Einstellung der App Registrierung Benutzer die keinen Account haben, können auf «Registrieren» klicken, um ein Konto zu erstellen: Registrieren Telefonnummer angeben Verifizierungscode erhalten Verifizierungscode angeben Code einstellen Nach der Registrierung benötigen Sie eine Hauptanlaufstelle (Home): Erstellen Sie ein Home Home-Name anlegen Home Standort angeben... -
Seite 39: Benutzer-Konto + Passwort-Login
8. WLAN App - Konfiguration 8.3. Benutzer-Konto + Passwort-Login Bestehende Benutzer können sich in der App direkt eingeloggen. Wenn Sie Ihr Passwort vergessen haben, können Sie sich mit Ihrem Verifizierungscode anmelden und «Passwort vergessen» wählen. Hier geben Sie Ihre Telefonnummer an und Sie erhalten ein Verfizierungscode. Klicken Sie auf das Gerät, um den Status zu überprüfen. -
Seite 40: Schritte Zur Konfiguration Des Wlan-Moduls
8. WLAN App - Konfiguration 8.4 Schritte zur Konfiguration des WLAN-Moduls: Methode 1 Taste für 3 Sekunden, um in den EZ-Modus zu gelangen. Schritt 1: EZ-Modus: Drücken Sie die Dieses Symbol nun blinkt schnell und Ihr Smartphone kann sich verbinden. Schritt 2: Aktivieren Sie die WLAN-Funktion des Smartphones und verbinden Sie sich mit dem WLAN-Hot-Spot. - Seite 41 8. WLAN App - Konfiguration Schritt 5: Wenn «Geräte scannen», «In der Cloud registrieren» und «Gerät initialisieren» abgeschlossen ist, wurde die Verbindung erfolgreich hergestellt. Methode 2 Schritt 1: AP-Modus: Drücken Sie die und Taste für 3 Sekunden, um in den AP-Modus zu gelangen. Das Symbol blinkt nun langsam.
- Seite 42 8. WLAN App - Konfiguration Die Schnittstelle der WLAN-Verbindung wird angezeigt, geben Sie nun das WLAN-Passwort ein. Klicken Sie jetzt auf «Weiter» und verbinden Sie Ihr Mobiltelefon mit dem Hotspot des Geräts . Geben Sie die WLAN-Verbindung ein, suchen Sie anschließend die Verbindung «Smart-Life_XXXX» und die App gibt nun automatisch den Verbindungsstatus des Geräts an.
-
Seite 43: Betrieb Der App - Funktionen
8. WLAN App - Konfiguration 8.5 Betrieb der App - Funktionen Nach erfolgreicher Verbindung des Gerätes geben Sie bei der Bedienoberfläche «Smart Heat Pump» ein (Gerätebezeichnung modifizierbar). Klicken Sie in der Hauptanzeige von «Smart Life» auf «Smart Heat Pump», um auf die Bedienoberfläche zu gelangen. Folgende Einstellungen können Sie mit der App bedienen: »... - Seite 44 8. WLAN App - Konfiguration Timer-Einstellung Klicken Sie auf der Bedienoberfläche unten rechts auf das Symbol "Einstellungen" und rufen Sie die Timer Funktion auf. Folgendes Fenster sollte Ihnen nun angezeigt werden. Klicken Sie auf "Add" (Sprache abhängig von der Sprache des Landes in dem Installationsland). Nachdem Sie die Timer-Einstellung eingegeben haben, streichen Sie nach oben/unten, um den Timer einzustellen, legen Sie die Wiederholungswochen und das Ein-/Ausschalten fest und klicken Sie dann auf "Speichern".
-
Seite 45: Gerätefreigabe
8. WLAN App - Konfiguration 8.6 Gerätefreigabe Um ein verbundenes Gerät freizugeben, sollte der Benutzer dies in der folgenden Reihenfolge tun. Nach erfolgreicher Freigabe wird die Liste angezeigt, in der die freigegebenen Personen aufgelistet sind. Wenn Sie das Konto löschen möchten, welches Sie freigegeben haben, kreuzen Sie das ausgewählte Konto links an und löschen Sie es. Die Benutzeroberfläche ist wie folgt: Geben Sie das Konto für die freizustellende Person an, klicken Sie auf «Fertig»... -
Seite 46: Entfernen Des Geräts
8. WLAN App - Konfiguration Die Schnittstelle der zu teilenden Person ist wie folgt. Das empfangene Freigabegerät wird angezeigt. Klicken Sie nun darauf, um das Gerät zu steuern. 8.7 Entfernen des Geräts Entfernen Sie die Verbindung an der Wärmpumpe. Taste für 3 Sekunden, um in den EZ-Modus zu gelangen. Drücken Sie die Danach kehrt das Gerät in den Verbindungszustand zurück. -
Seite 47: Entfernen Des Geräts Und Geräteentfernung In Der App
8. WLAN App - Konfiguration Geräteentfernung in der App Betätigen Sie auf der rechten oberen Ecke der Hauptseite, um die Gerätedetails einzugeben. Hier klicken Sie auf «Geräteentfernung», um den EZ-Modus einzugeben. Die einzelnen Schritte sind wie folgt dargestellt: Achtung: Die Tuya-App aktualisiert die Schnittstellen entsprechend dem Feedback des Nutzers. -
Seite 48: Wartung, Reinigung Und Überwinterung
9. Wartung, Reinigung und Überwinterung Wartung und Überwinterung Wartung Bevor Sie Wartungsarbeiten am Gerät durchführen, stellen Sie sicher, dass Sie die Stromversorgung getrennt haben. Reinigung » Das Gehäuse der Wärmepumpe kann mit einem feuchten Tuch gereinigt werden. » Verwendung von Reinigungsmitteln oder anderen Haushaltsprodukten kann die Oberfläche des Gehäuses beschädigen und seine Eigenschaften beeinträchtigen.
