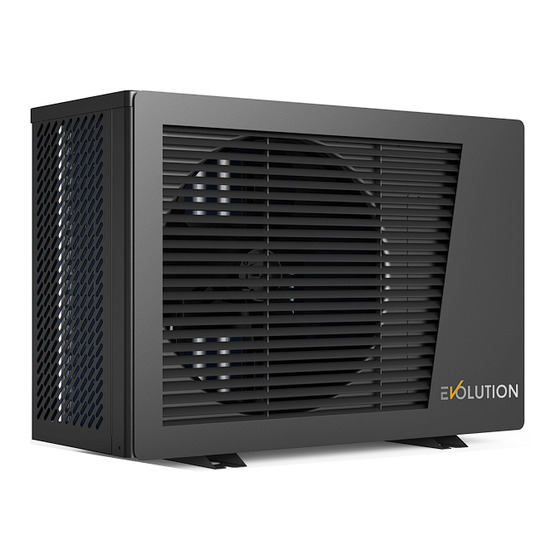

Evolution Proline 7 Bedienungsanleitung
Full inverter wärmepumpe
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Evolution Proline 7
Inhaltszusammenfassung für Evolution Proline 7

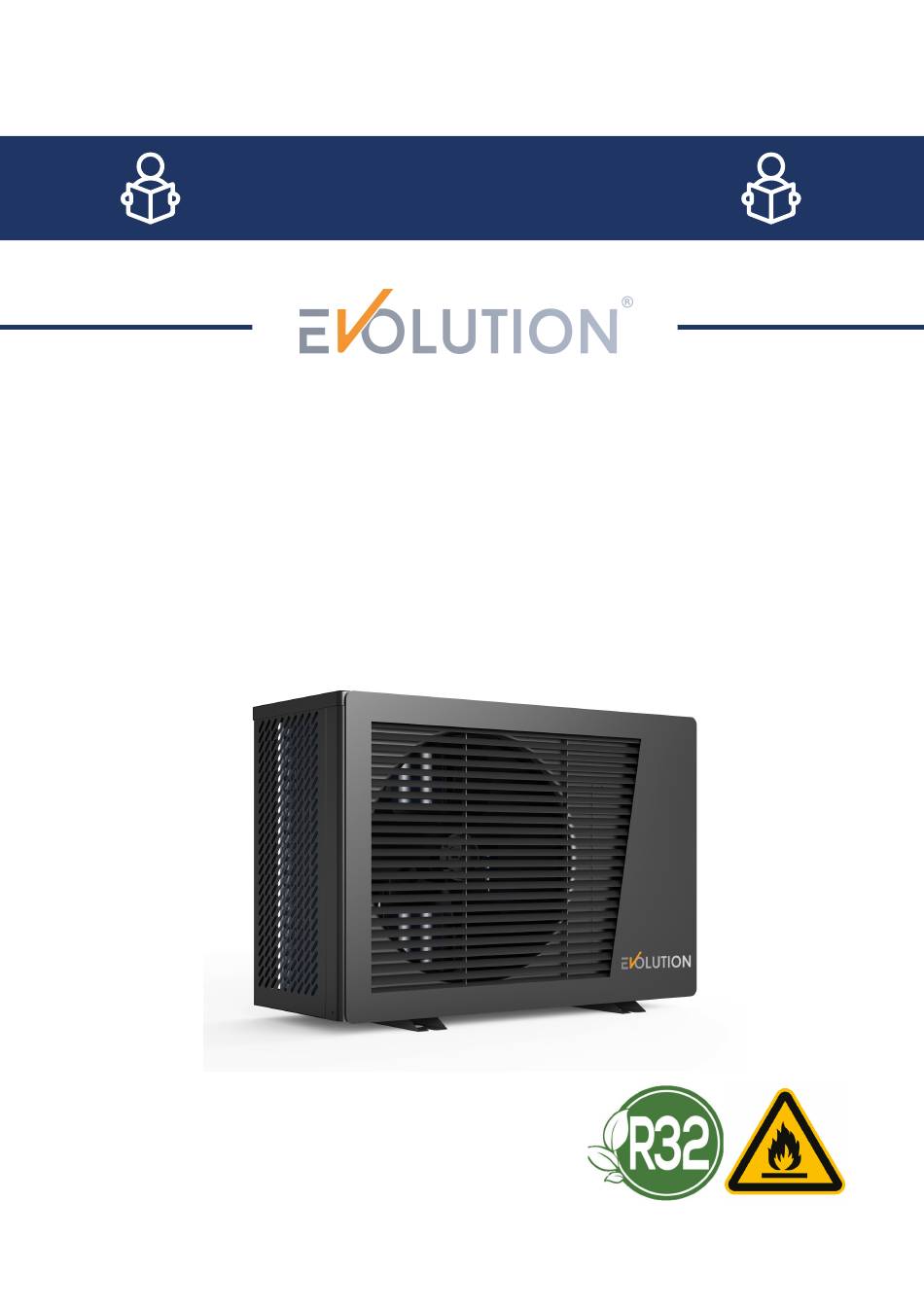

- Seite 1 Bedienungsanleitung Full Inverter Wärmepumpe Proline...
-
Seite 2: Inhaltsverzeichnis
11. Fehlercodes ................12. App-Steuerung ..............Vielen herzlichen Dank, dass Sie sich für eine Evolution® Wärmepumpe entschieden haben! Mit dieser Wärmepumpe haben Sie in eine qualitativ hochwertige Poolheizung investiert. Lesen Sie sich folgende Bedienungsanleitung vor der Installation gründlich durch, um ausreichend über Ihre Wärmepumpe informiert zu sein. -
Seite 3: Allgemeine Informationen
1. Allgemeine Informationen Funktion der Wärmepumpe Die Wärmepumpe nutzt die kostenlose Energie (Wärme) aus der Umgebungsluft zum Erwärmen Ihres Schwimmbadwassers. Hierbei wird das Wasser mittels Ihrer vorhandenen Filterpumpe durch den Wärmetauscher der Wärmepumpe befördert. Die angesaugte Außenluft wird über die Oberfläche des Verdampfers geleitet, in welchem sich das flüssige Kältemittel befindet. - Seite 4 1. Allgemeine Informationen Kann die Wärmepumpe auch im Winter betrieben werden? Generell sind Wärmepumpen dafür ausgelegt die Badesaison zu verlängern, sodass Sie bereits im Frühling und bis in den Herbst hinein angenehme Badetemperaturen erleben können. Grundsätzlich ist ein Betrieb der Wärmepumpe bei einer Umgebungstemperatur zwischen -15 °C und 43 °C möglich.
-
Seite 5: Lieferumfang
2. Lieferumfang Bild Name Menge Bedienungsanleitung Kondenswasserschlauch (2 m) Kondenswasseranschluss Gummifüße (Stoßdämpfer) Wärmepumpe mit Wasseranschlüssen Bewahren Sie das Installationshandbuch ordnungsgemäß auf und lesen Sie es sorgfältig durch, bevor Sie es verwenden. -
Seite 6: Hinweise
3. Hinweise Sicherheitshinweise Das Gerät darf nicht in einem geschlossenen Raum aufgestellt werden, um eine Erstickungsgefahr durch » Kältemittelleckagen zu vermeiden. Es ist auf einem ebenen und festen Untergrund zu installieren. Vermeiden Sie den Kontakt mit spitzen Gegenständen und explosiven / entflammbaren Materialien. »... -
Seite 7: Installation & Anschluss
4. Installation & Anschluss Transport Beim Aufstellen oder Bewegen soll sich die Wärmepumpe in aufrechter Position befinden. Heben Sie die Wärmepumpe nicht an den Verschraubungen an. » Verwenden Sie weiche Hebebänder, um die Wärmepumpe zu bewegen. » Überprüfen Sie vorab den gewünschten Stellplatz. Der Untergrund muss stabil sein und eine »... -
Seite 8: Standort Der Wärmepumpe
4. Installation & Anschluss Standort der Wärmepumpe Der Kondenswasserschlauch ist so anzubringen, dass sich kein Wasser an und unter der Wärmepumpe sammeln kann. An der Bodenplatte gibt es notwendige Löcher, durch welche ebenfalls Kondenswasser austreten kann. Je nach vorliegenden Einflussfaktoren kann es sich um einige Liter pro Tag handeln. Um eine zureichende Luftzirkulation zu gewährleisten, ist die Wärmepumpe im Freien mit folgenden Mindestabständen zu Wänden und Gegenständen aufzustellen: Frontseite: 300 cm Abstand... -
Seite 9: Integration In Den Wasserkreislauf
4. Installation & Anschluss Integration in den Wasserkreislauf Die Wärmepumpe ist nach Ihrer Filteranlage und noch vor optionalen Dosier- und Salzelektrolyseanlagen zu installieren. Ihre vorhandene Umwälzpumpe muss hierbei den benötigten Mindestdurchfluss an der Wärmepumpe erbringen. Wir empfehlen Ihnen dringend, die Wärmepumpe über einen Bypass in den Kreislauf zu integrieren, um den Wasserdurchfluss vollständig steuern zu können. -
Seite 10: Reinigung & Überwinterung
5. Reinigung & Überwinterung Reinigung Trennen Sie zuerst die Stromversorgung der Wärmepumpe. » Das Gehäuse der Wärmepumpe kann mit einem feuchten Tuch gereinigt werden. » Vorsicht: Reinigungsmittel oder andere Haushaltsprodukte können die Gehäuseoberfläche » beschädigen. Die Lamellen an der Rückseite können vorsichtig mit einem Staubsauger und weichen Bürstenaufsatz »... -
Seite 11: Abmessungen
6. Abmessungen Größe (mm) Modell Evolution Proline 7 Evolution Proline 10 Evolution Proline 13 Evolution Proline 17 Evolution Proline 21... -
Seite 12: Technische Daten
7. Technische Daten... - Seite 13 7. Technische Daten...
-
Seite 14: Elektrischer Anschluss & Schaltplan
Der Stromversorgungskreis des Geräts muss über eine wirksame externe Erdung verfügen. » Installieren Sie die Geräte nicht, wenn die Netzteilspezifikationen nicht erfüllt sind. » Modell Spezifikation der elektrischen Verkabelung Evolution Proline 7 3 * 1,5 mm² Evolution Proline 10 Evolution Proline 13 3 * 2,5 mm² Evolution Proline 17 Evolution Proline 21 3 * 4,0 mm²... - Seite 15 8. Elektrischer Anschluss & Schaltplan Kabel-Farbkennung XT: Hauptanschluss COMP: Kompressor » » Coil Temp.: Spulen-Temperatursensor EEV: Elektr. Expansionsventil » » 4WV: 4-Wege-Ventil Amb. Temp.: Umgebungstemperatursensor » » WFS: Wasserdurchflussschalter Exhaust Temp.: Abluft-Temperatursensor » » Suc. Temp.: Ansaug-Temperatursensor HPS: Hochdruckschalter » »...
-
Seite 16: Bedienung Des Displays
9. Bedienung des Displays Sperren & Entsperren Bei Nichtbenutzung des Displays von 60 Sekunden, wechselt dieses automatisch in den Ruhezustand. » Im Ruhezustand ist das Display gesperrt und das Schloss-Symbol erscheint. » Drücken Sie eine beliebige Taste, um das Display zu beleuchten. »... -
Seite 17: Modus Auswahl
9. Bedienung des Displays Modus-Auswahl Drücken Sie zum Wechseln der einzelnen Modi. » • Im Heizmodus leuchtet auf. • Im Kühlmodus leuchtet auf. • Im Automatikmodus leuchtet und zusätzlich beim Heizen und beim Kühlen auf. • Im Modus Boost-Heizen leuchtet auf. -
Seite 18: Einstellung Der Uhrzeit
9. Bedienung des Displays Einstellung der Uhrzeit Drücken und halten Sie im Hauptmenü für 5 Sekunden , um in die Echtzeiteinstellung zu gelangen. » Die Anzeige für Stunde und Minute blinkt gleichzeitig. Drücken Sie erneut , sodass nur die Stundenanzeige blinkt. »... -
Seite 19: Parameter
10. Parameter Nutzparameter Folgende Parameter können nach Anleitung auf Seite 17 angepasst werden: Parameterprüfung Drücken Sie für 3 Sekunden und blättern Sie mit , um folgende Parameter auszulesen: Parameter Bezeichnung Anmerkung Ablufttemperatur Gasrücklauftemperatur Wassereinlass-Temperatur Wasserauslass-Temperatur Verdampfer-Spulentemperatur Umgebungstemperatur... - Seite 20 10. Parameter Vorbehalten Vorbehalten Vorbehalten Vorbehalten Vorbehalten Zielfrequenz Aktuelle Frequenz Elektronische Expansionsventilöffnung Vorbehalten Modus 1: Kühlen / 4: Heizen AC Lüfter: 1:Hoch 2:Mittel 3:Niedrig Lüftergeschwindigkeit DC Lüfter: Geschwindigkeit (*10) Abtaustatus Ölrückführungsstatus Vorbehalten Untere Chassisheizung Vorbehalten 4-Wege Ventil Vorbehalten Vorbehalten Vorbehalten Filterpumpe Lüfter mit hoher Drehzahl EIN / AUS Lüfter mit mittlerer Drehzahl EIN / AUS...
-
Seite 21: Fehlercodes
11. Fehlercodes Sollte ein Fehlercode an Ihrer Wärmepumpe aufleuchten, kontaktieren Sie bitte den Kundenservice. Notieren Sie hierzu die Fehlerbeschreibung und die Seriennummer der Wärmepumpe. Fehlercode Beschreibung Fehler am Abluft-Temperatursensor Fehler am Spulen-Temperatursensor Fehler am Gasrücklauf-Temperatursensor Fehler am Rücklaufwasser-Temperatursensor Fehler am Wasserauslass-Temperatursensor Vorbehalten Fehler am Umgebungstemperatursensors Fehler am Wasserdurchflussschalter... -
Seite 22: App-Steuerung
12. App-Steuerung Registrierung in der App Laden Sie sich die "Smart Life"-Software in Ihrem App-Store herunter. Bei bestehendem Konto klicken Sie hier. Zur erstmaligen Anmeldung klicken Sie hier. Zur Registrierung folgen Sie den Anweisungen der App. Hier wird wahlweise nach einer E-Mail-Adresse oder Telefonnummer gefragt. -
Seite 23: Verbindung Zur Wärmepumpe
12. App-Steuerung Verbindung zur Wärmepumpe Achten Sie darauf, dass sich Ihr Smartphone oder Tablet mit Ihrem WLAN verbunden hat. Dies können Sie in Ihren WLAN-Einstellungen auf Ihrem Smartphone oder Tablet überprüfen. Wählen Sie "Große Haushaltsgeräte" und anschließend "Smart Heat Pump (Wi-Fi)" aus. - Seite 24 12. App-Steuerung Verbinden Sie nun Ihr WLAN mit der App. Im nächsten Fenster angekommen, ist die Wärmepumpe in den Suchlauf zu stellen. Entsperren Sie zuerst das Display und halten Sie für 3 Sekunden gedrückt. Nun blinkt das WLAN Symbol "SET" auf dem Display. Die App fragt anschließend, ob das Symbol langsam oder schnell blinkt.
-
Seite 25: Bedienung Der Wärmepumpe
12. App-Steuerung Bedienung der Wärmepumpe Anzeige der Soll-Temperatur & aktuellen Wassertemperatur Einstellen der Solltemperatur Timer-Einstellung Ein-/Ausschalten Modus-Auswahl... - Seite 26 12. App-Steuerung Timer-Funktion Klicken Sie im Menü rechts unten auf „Einstellungen“ und nun auf „Timer“ und "Hinzufügen". Hier können Sie die gewünschte Uhrzeit einstellen und bei „Schalter“ auswählen, ob sich die Wärmepumpe hier an- oder ausschalten soll. Wiederholungen des Timers können Sie nach Wochentagen bestimmen.
