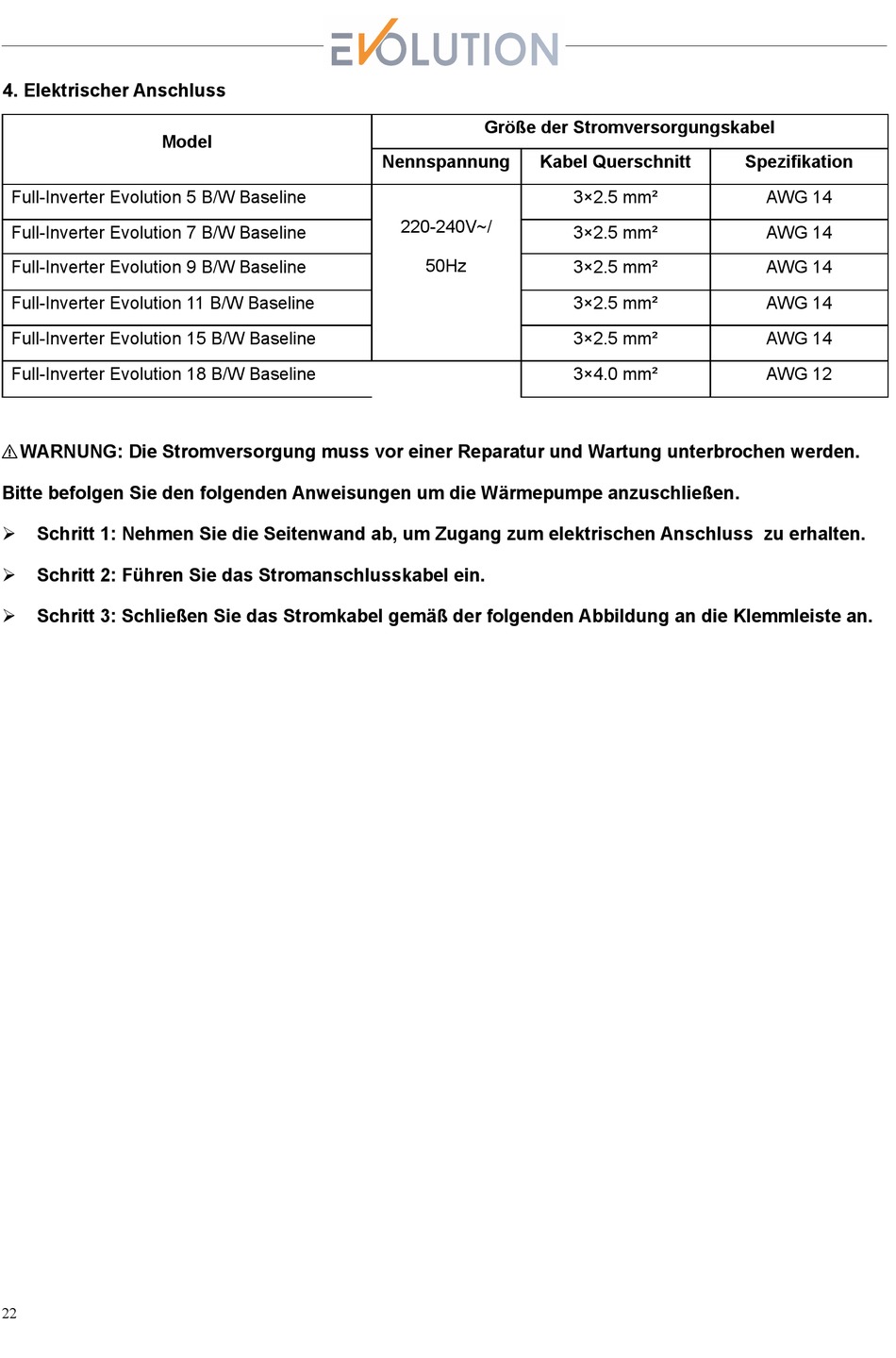

4. Elektrischer Anschluss

Model
Full-Inverter Evolution 5 B/W Baseline
Full-Inverter Evolution 7 B/W Baseline
Full-Inverter Evolution 9 B/W Baseline
Full-Inverter Evolution 11 B/W Baseline
Full-Inverter Evolution 15 B/W Baseline
Full-Inverter Evolution 18 B/W Baseline
⚠ WARNUNG: Die Stromversorgung muss vor einer Reparatur und Wartung unterbrochen werden.
Bitte befolgen Sie den folgenden Anweisungen um die Wärmepumpe anzuschließen.
 Schritt 1: Nehmen Sie die Seitenwand ab, um Zugang zum elektrischen Anschluss zu erhalten.
 Schritt 2: Führen Sie das Stromanschlusskabel ein.
 Schritt 3: Schließen Sie das Stromkabel gemäß der folgenden Abbildung an die Klemmleiste an.
22
Größe der Stromversorgungskabel
Nennspannung Kabel Querschnitt
220-240V~/
50Hz
3×2.5 mm²
3×2.5 mm²
3×2.5 mm²
3×2.5 mm²
3×2.5 mm²
3×4.0 mm²
Spezifikation
AWG 14
AWG 14
AWG 14
AWG 14
AWG 14
AWG 12
