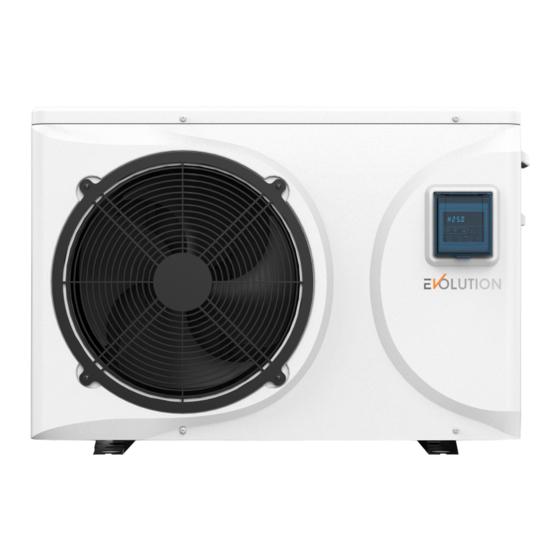

Evolution Full-Inverter 5 B/W Baseline Gebrauchsanweisung
Full - inverter pool wärmepumpe
Vorschau ausblenden
Andere Handbücher für Full-Inverter 5 B/W Baseline:
- Gebrauchsanweisung (53 Seiten)
Verwandte Anleitungen für Evolution Full-Inverter 5 B/W Baseline
Inhaltszusammenfassung für Evolution Full-Inverter 5 B/W Baseline

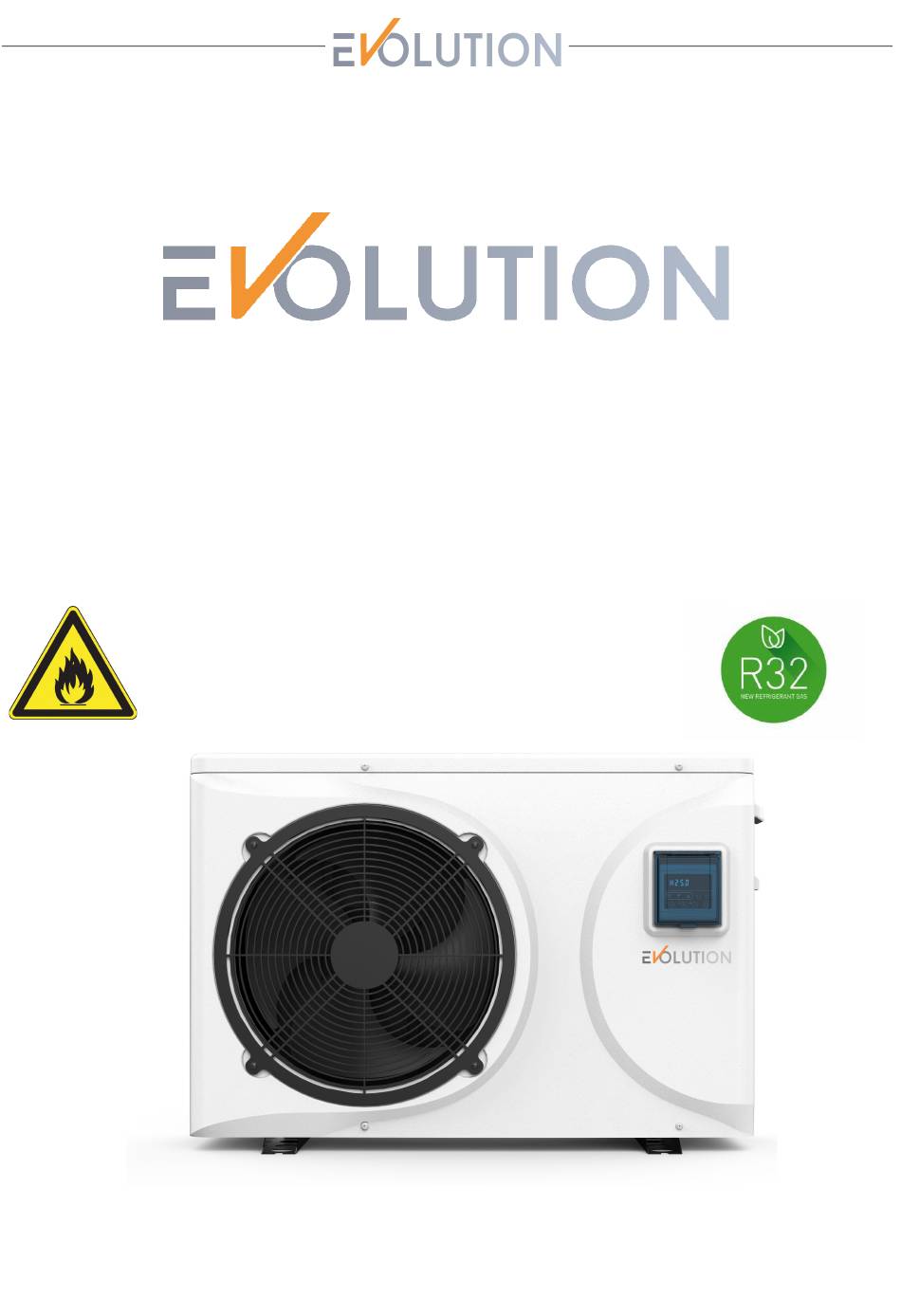

- Seite 1 Full - Inverter Pool Wärmepumpe Baseline Gebrauchsanweisung Bitte lesen Sie dieses Handbuch vor der Verwendung der Wärmepumpe sorgfältig durch und bewahren es an einem sichern Ort auf.
-
Seite 2: Inhaltsverzeichnis
Inhalt I. Vorwort........................2 II. Geräteparameter....................12 1. Aussehen......................12 2. Erklärung......................12 3. Sicherherheitsfaktoren..................12 III. System Spezifikationen..................15 1. Technische Daten....................15 2. Abmessungen....................17 3. Explosionszeichnung..................18 IV. Installationsanweisungen..................19 1. Voraussetzungen.....................19 2. Standort......................19 3. Installations-Layout..................20 4. Elektrischer Anschluss ..................22 V. Inbetriebnahme......................22 1. Kontrolle vor Inbetriebnahme................22 2. Beschreibung der Steuerungsfunktionen............23 3. -
Seite 3: Vorwort
I. Vorwort ⚠ Warnung Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung des Ent- eisungsprozesses oder zur Reinigung. Das Gerät muss in einem Raum aufbewahrt werden, in dem es keine ständigen Zündquellen gibt (z. B. offene Flammen, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindlicher Elektroofen). - Seite 4 Prüfung auf vorhandene Kältemittel Der Arbeitsbereich muss vor und während der Arbeiten mit einem geeigneten Kältemittel-Detektor überprüft werden. Vergewissern Sie sich, dass das verwendete Gerät für den Einsatz mit brennbaren Kältemitteln geeignet ist, d. h. funkenfrei und ausreichend abgedichtet. Feuerlöscher Wenn Arbeiten an der Kühleinrichtung oder an zugehörigen Teilen durchgeführt werden, müssen geeignete Feuerlöschgeräte zur Verfügung stehen.
- Seite 5 Kontrollen an der Kühleinrichtung Wenn elektrische Bauteile ausgetauscht werden, müssen sie für den Zweck geeignet sein und den richtigen Spezifikationen entsprechen. Die Wartungs- und Instandhaltungsrichtlinien des Herstellers sind stets zu befolgen. Im Zweifelsfall ist die technische Abteilung des Herstellers um Hilfe zu bitten. Bei Anlagen, die entflammbare Kältemittel verwenden, sind folgende Kontrollen durchzuführen: ...
- Seite 6 Reparaturen an Bauteilen mit eingebauter Sicherung Stellen Sie sicher, dass die zulässige Spannung und der zulässige Strom für das verwendete Gerät nicht überschritten werden. Bauteile mit eingebauter Sicherung sind die einzigen, an denen unter Spannung und bei Vorhandensein entflammbarer Gase gearbeitet werden darf. Benutzen Sie trotzdem stehts ein Lecksuchgerät.
- Seite 7 Flüssige Lecksuchmittel sind für die meisten Kältemittel geeignet, doch ist die Verwendung von chlorhaltigen Reinigungsmitteln zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre korrodieren kann. Bei Verdacht auf ein Leck müssen alle offenen Flammen entfernt/gelöscht werden. Wird ein Kältemittelleck festgestellt, das ein Hartlöten erforderlich macht, ist das gesamte Kältemittel aus dem System zu entfernen oder in einem von der Leckstelle entfernten Teil des Systems zu isolieren (durch Absperrventile).
- Seite 8 Aufladeverfahren Zusätzlich zu den üblichen Füllverfahren sind folgende Anforderungen zu beachten. Es ist darauf zu achten, dass es bei der Verwendung von Füllvorrichtungen nicht zu einer Verunreinigung des Kältemittels kommt. Die Schläuche oder Leitungen müssen so kurz wie möglich sein, um die darin enthaltene Kältemittelmenge zu minimieren.
- Seite 9 verschiedenen Teilen des Systems entfernt werden kann. Vergewissern Sie sich, dass die Flasche stabil steht, bevor Sie mit die Rückgewinnung beginnen. Starten Sie das Rückgewinnungsgerät und arbeiten Sie nach den Anweisungen des Herstellers. Die Flaschen dürfen nicht überfüllt werden. (Nicht mehr als 80 % des Volumens mit Flüssigkeit füllen).
- Seite 10 Rückgewinnung Bei der Entnahme von Kältemittel aus einer Wärmepumpe, sei es zu Wartungszwecken oder bei der Außerbetriebnahme, wird empfohlen, das gesamte Kältemittel sicher zu entfernen. Beim Umfüllen von Kältemittel in Flaschen ist darauf zu achten, dass nur geeignete Kältemittel-Rückgewinnungsflaschen verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Behältern zur Aufnahme der gesamten Systemfüllung zur Verfügung steht.
- Seite 11 Die Symbolbeschreibung des Geräts WARNUNG Das Symbol zeigt an, dass die Wärmepumpe ein brennbares Kältemittel enthält. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt wird, besteht Brandgefahr. WARNUNG Das Symbol zeigt an, dass dieses Gerät ein Material mit geringer Brenngeschwindigkeit verwendet, halten Sie es bitte von Feuerquellen fern.
-
Seite 12: Geräteparameter
II. Geräteparameter 1. Aussehen 2. Erklärung Folgen Sie den Anweisungen um einen einwandfreien Betrieb und Ihre Sicherheit zu gewährleisten. Falscher Betrieb kann zu Verletzungen oder Schäden führen; Bitte installieren Sie das Gerät in Übereinstimmung mit den Gesetzen, Vorschriften und Standards; ... - Seite 13 ⚠ Warnung Stellen Sie sicher, dass das Gerät sicher und zuverlässig installiert ist: Wenn die Wärmepumpe falsch oder nicht ordnungsgemäß installiert ist, kann es beschädigt werden. Das für die Installation erforderliche Abstützgewicht beträgt 21g/mm Das Gerät darf in geschlossenen Räumen nicht aufgebaut und betrieben werden. ...
- Seite 14 Stellen Sie keine Heizgeräte oder anderen Elektrogeräte in der Nähe des Stromkabels auf. Brandgefahr und Gefahr eines Stromschlages. Das Wasser darf nicht über das Gerät geschüttet werden. Lassen Sie kein Wasser in die elektrischen Komponenten eindringen. ⚠ Warnung ...
- Seite 15 oder die Person hat eine Schulung zur Verwendung dieses Geräts erhalten. Kinder dürfen die Wärmepumpe nur unter Aufsicht eines Erwachsenen benutzen, um sicherzustellen, dass Sie das Gerät sicher benutzen. Wenn das Stromkabel beschädigt ist, muss es von einem professionellen Techniker ausgetauscht werden, um Gefahren zu vermeiden.
-
Seite 16: System Spezifikation
III. System Spezifikation Technische Daten Full-Inverter Evolution 5 Full-Inverter Evolution 7 Full-Inverter Evolution 9 Model B/W Baseline B/W Baseline B/W Baseline Umgebungstemperatur: (DB/WB) 27°C / 24.3°C; Wassertemperatur Zulauf/Ablauf : 26°C / 28°C. Heizleistung（kW） 1.51 ~ 5.52 1.5 ~ 7.21 1.8 ~ 9.48 Stromverbrauch（kW）... - Seite 17 Full-Inverter Evolution Full-Inverter Evolution Full-Inverter Evolution Model 11 B/W Baseline 15 B/W Baseline 18 B/W Baseline Umgebungstemperatur: (DB/WB) 27°C / 24.3°C; Wassertemperatur Zulauf/Ablauf : 26°C / 28°C. Heizleistung（kW） 2.8 ~ 11.51 3.48 ~ 15.3 4.34 ~ 18.1 Stromverbrauch（kW） 0.17 ~ 1.74 0.22 ~ 2.35...
- Seite 18 Geräuschpegel in 1 m, 4 m und 10 m gemäß den Richtlinien EN ISO 3741 und EN ISO 354 Berechnungen anhand eines privaten Schwimmbecken mit abgedeckt mit einer Solarplane 2. Abmessungen der Wärmepumpe Model Full-Inverter Evolution 5 B/W Baseline Full-Inverter Evolution 7 B/W Baseline Full-Inverter Evolution 9 B/W Baseline Full-Inverter Evolution 11 B/W Baseline...
-
Seite 19: Explosionszeichnung
3. Explosionszeichnung Obere Abdeckung Front Abdeckung 21 Titan-Wärmetauscher 22 Filterelement Abdeckung Elektronik Lüftungsgitter 23 Vier-Wege-Ventil Elektronik Halterahmen vorne 3 24 Elektronisches Expansionsventil ( EEV) Linker Griff Kompressor Linke Platte Elektrischer Regler 25 Wasserfluss Schalter Lamellen-Wärmetauscher Motor Stutze Linke Platte Ventilator Motor Externes WiFi 27 Schutzgitter Ventilator... -
Seite 20: Voraussetzungen
IV. Installationsanweisung WARNUNG: Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Dieser Abschnitt dient zu Informationszwecken und gibt wichtige Hinweise zur Installation. 1. Voraussetzungen Empfohlene Ausrüstung für die Installation der Wärmepumpe: Geeignetes Stromversorgungskabel für die Stromversorgung Ein Bypass Kit, PVC Rohr, PVC Klebstoff und das nötige Werkzeug ... -
Seite 21: Installations-Layout
Innerhalb von 1 m vor der Wärmepumpe darf nichts platziert werden. Lassen Sie an den Seiten und an der Rückseite der Wärmepumpe 50 cm freien Raum. Stellen Sie keine Gegenstände auf oder vor die Wärmepumpe! 3. Installations - Layout Die Wärmepumpe sollte mit einem Bypassventil an einen Filterkreis angeschlossen werden. -
Seite 22: Elektrischer Anschluss
4. Elektrischer Anschluss Größe der Stromversorgungskabel Model Nennspannung Kabel Querschnitt Spezifikation Full-Inverter Evolution 5 B/W Baseline 3×2.5 mm² AWG 14 220-240V~/ Full-Inverter Evolution 7 B/W Baseline 3×2.5 mm² AWG 14 50Hz Full-Inverter Evolution 9 B/W Baseline 3×2.5 mm² AWG 14 Full-Inverter Evolution 11 B/W Baseline 3×2.5 mm²... -
Seite 23: Inbetriebnahme
V. Inbetriebnahme 1. Kontrolle vor Inbetriebnahme a. Die Wärmepumpe kann erst nach Abschluss der gesamten Installation gestartet werden; b. Bevor Sie die Wärmepumpe starten, bestätigen Sie die Punkte mit einem Korrekte Installation Die Versorgungsspannung entspricht der Nennspannung ... -
Seite 24: Beschreibung Der Steuerungsfunktionen
2. Beschreibung der Steuerungsfunktionen Im Heizmodus zeigt das Symbol Im Kühlmodus zeigt das Symbol Im Enteisungsmodus blinkt das Symbol Im ausgeschalteten Zustand zeigt das Display die aktuelle Uhrzeit an. - Seite 25 Bedienungsanleitung der Tasten AN /AUS Taste Wenn Sie sich in einer anderen Oberfläche befinden, drücken Sie die AN/AUS Taste kurz, um zur Hauptoberfläche zurückzukehren. Drücken Sie auf der Hauptoberfläche die AN/AUS Taste, um die Funktion ein- oder auszuschalten. ...
- Seite 26 MODE-Taste Wenn die Wärmepumpe eingeschaltet ist, drücken Sie diese Taste kurz, um zwischen den Modi zu wechseln: Heizmodus, Kühlmodus. Wenn die Wärmepumpe ausgeschaltet ist, drücken Sie diese Taste kurz, um die Zeit einzustellen. Drücken Sie kurz die Taste “ ”...
-
Seite 27: Forcierte Enteisung
Wenn die Wärmepumpe eingeschaltet ist, drücken Sie diese Taste kurz, um in den Smart-Modus zu gelangen Wenn die Wärmepumpe ausgeschaltet ist, drücken Sie diese Taste 5 Sekunden lang, um zwischen Celsius und Fahrenheit umzuschalten. SILENT - Taste Wenn die Wärmepumpe eingeschaltet ist, drücken Sie diese Taste, um in den Ruhemodus (Silent - Modus) zu gelangen. - Seite 28 Tabelle 1 Code Bedeutung Wasserzulauftemperatur Wasserablaufemperatur Umgebungstemperatur Abluftemperatur Ansaugtemperatur Temperatur der Heizspule Temperatur der Kühlspule Hauptöffnung des elektronischen Expansionsventils (EEV) Reserviert Kompressorstrom IPM Temperatur Wert der Zwischenkreisspannung (DC-Bus-Spannung) Tatsächliche Drehzahl des Kompressors Drehzahl des Gleichstrom-Lüfters...
- Seite 29 Tabelle 2 Code Parameter Range Anfangswert F1 Frequenzeinstellung 20 ~ 120Hz F2 Frequenzeinstellung 20 ~ 120Hz F3 Frequenzeinstellung 20 ~ 120Hz F4 Frequenzeinstellung 20 ~ 120Hz F5 Frequenzeinstellung 20 ~ 120Hz F6 Frequenzeinstellung 20 ~ 120Hz F7 Frequenzeinstellung 20 ~ 120Hz F8 Frequenzeinstellung 20 ~ 120Hz F9 Frequenzeinstellung...
- Seite 30 Zielüberhitzung bei -5 ~ 10℃ （-10 ~ 20℉ ） Entsprechend dem jeweiligen Modell konstanter Temperatur 95 ℃(203℉ ) Entsprechend dem jeweiligen F11 Einstellung der 50 ~ 125℃ （122 ~ 257℉ ） Ablufttemperatur Modell 100 ℃(212℉ ) Entsprechend dem jeweiligen F12 Einstellung der 50 ~ 125℃...
- Seite 31 Tabelle 3 Code Parameter Range Anfangswert 1 ~ 18 ℃(2 ~ 36℉ ) 1 ℃(2℉ ) Rücklauftemperaturdifferenz 8 ℃~ 35 ℃(46 ~ 95℉ ) 27 ℃(81℉ ) Solltemperatur-Einstellung bei Kühlung 5 ℃~ 40 ℃(41 ~ 104℉ ) 27 ℃(81℉ ) Solltemperatur-Einstellung bei Heizung -5 ℃~ 15 ℃(-10 ~ 30℉...
- Seite 32 konstanter Wassertemperatur Gleichstrom-Lüfter Betriebsmodus 0: manuell 1: automatisch Gleichstrom-Lüfter manuelle 0 - 99 80 (Tatsächliche Geschwindigkeit Geschwindigkeit = angezeigte Geschwindigkeit *10) -20 ℃~ 20 ℃(-4 ~ 68℉ ) 0 ℃(32℉ ) Umgebungstemperatur bei Betrieb der elektrischen Erwärmung Elektrische Heizfunktion beim 0 nein Enteisen 1: ja...
-
Seite 33: Fehlersuche Und -Behebung
3. Fehlersuche und -behebung Während des Betriebs des Geräts kann ein Fehler auftreten, wenn einer der folgenden Codes angezeigt wird. Bitte schalten Sie das Gerät aus und nach 30 Sekunden wieder ein. Wenn der Code nicht mehr angezeigt wird, kann die Wärmepumpe wieder verwendet werden. Wenn der Code erneut angezeigt wird, wenden Sie sich bitte zur Fehlerbehebung an einem Fachmann! Schutz Beschreibung... - Seite 34 Er 12 Schutz vor hohen Ablufttemperaturen 1. Tauschen Sie den Ablufttemperatursensor des Kompressors aus. 2. Schließen Sie den Ablufttemperatursensor des Kompressors wieder an oder reinigen Sie ihn und wickeln Sie ihn mit Isolierband um. 3. Tauschen Sie den Regler oder die Platine aus. Er 15 Fehler bei der Wasserzulauftemperatur Überprüfen Sie den Anschluss, tauschen Sie...
- Seite 35 Bedeutungen von Er 20 - Fehlercode Code Parameter Bedeutung Beschreibung Störungsbehebung IPM Überstrom Probleme mit dem IPM-Modul Das Invertermodul austauschen Abnormale Synchronisierung Ausfall des Kompressors Den Kompressor austauschen des Druckes Reservation Phasenverlust am Ausgang Kompressorverbindung Kompressorkreislauf prüfen des Kompressors unterbrochen, schlechter Kontakt Die Zwischenkreisspannung Eingangsspannung ist zu niedrig, Eingangsspannung prüfen, Modul...
- Seite 36 Störungsbeseitigung Ereignis Ursache Lösung Die Wärmepumpe 1. Stromausfall 1. Bitte warten Sie auf die startet nicht 2. Netzschalter ist nicht angeschlossen Wiederherstellung der Stromversorgung 3. Die Sicherung des Netzschalters ist 2. Strom anschließen durchgebrannt 3. Sicherung auswechseln 4. Die festgelegte Startzeit (Timer) ist 4.
-
Seite 37: Display
VI. Wi-Fi Module und Bedienungsanleitung für die APP 1. Display Netzwerk-Verteilertaste: Drücken Sie 3 Sekunden auf “Connect” um in den intelligenten Netzwerksuchlauf zu gelangen. Power-Taste: Wenn das Gerät eingeschaltet ist, leuchtet die Taste auf. Wifi-Status: Nachdem das WIFI verbunden ist, leuchtet die Anzeige auf. Wenn die Netzwerksuche aktiviert ist, blinkt diese Anzeige schnell auf. -
Seite 38: Wifi - Funktionen
2. WiFi Funktion Installation: Suchen Sie die “Smart Life” APP im APP-Store und drücken sie installieren. Alternativ können Sie auch den QR-Code zum installieren scannen. Nachdem Sie die App heruntergeladen und auf Ihrem Smartphone installiert haben, müssen Sie sich zunächst wie folgt registrieren: 1. - Seite 39 Schritte zur Konfiguration des WIFI-Moduls: Intelligenter Netzwerksuchlauf: Schritt 1: Wenn das Gerät eingeschaltet ist und kein Netzwerk vorhanden ist, wird automatisch der intelligente Netzwerksuchlauf gestartet. In diesem Moment blinkt die Anzeigeleuchte unter schnell (2 Mal pro Sekunde). Manuelles Einschalten des intelligenten Netzwerksuchlaufes: 10 Sekunden nach dem Einschalten drücken Sie 3 Sekunden lang auf , um in den Suchlauf zu gelangen, die Anzeige unter...
- Seite 40 Sie den werden. Ihr neues Smart Life Produktkategorie “Großes WLAN-Routers ein, bestätigen Anweisungen auf dem Gerät “Evolution Wärmepumpe” Haushaltsgerät” und das Gerät Sie mit „Weiter“. Die WLAN Bildschirm folgen und drücken ist nun in Ihrem Smart Home “Smart Heat Pump” aus.
- Seite 41 Bedienung der Softwarefunktionen Nachdem das Gerät erfolgreich verbunden wurde, rufen Sie die Bedienoberfläche von "Smart heat pump" auf (Gerätename, änderbar). Klicken Sie in der Hauptschnittstelle von "Smart Life" auf Ihre „EVOLUTION Wärmepumpe“, um die Betriebsschnittstelle zu öffnen.
- Seite 42 Ändern des Gerätenamens Klicken Sie in der APP auf „bearbeiten“ um Gerätedetails einzugeben, und klicken Sie auf "Gerätename", um das Gerät umzubenennen.
- Seite 43 Gemeinsame Nutzung von Geräten: Um ein gebundenes Gerät freizugeben, sollte der Benutzer dies in der folgenden Reihenfolge tun: Nach erfolgreicher Freigabe wird die Liste um die freigegebene Person ergänzt Wenn Sie das Konto, für das Sie das Gerät freigegeben haben, löschen möchten, streichen Sie das ausgewählte Konto nach links und löschen Sie es Die Benutzeroberfläche sieht folgendermaßen aus:...
-
Seite 44: Modus-Einstellungen
Geben Sie das Konto des freigegebenen Geräts ein, klicken Sie auf "Fertig", und die Liste der erfolgreichen Freigabe zeigt das neu hinzugefügte Konto des freigegebenen Geräts an.Die Schnittstelle der freizugebenden Person sieht folgendermaßen aus. Das empfangene freigegebene Gerät wird angezeigt. Klicken Sie darauf, um das Gerät zu bedienen und zu steuern. -
Seite 45: Timer-Einstellung
Timer-Einstellung Klicken Sie auf auf der Hauptseite um die Timer-Einstellungen aufzurufen, wie unten gezeigt. Klicken Sie auf „Add“, um einen Timer hinzuzufügen. Nachdem Sie die Timer-Einstellung eingegeben haben, streichen Sie nach oben/unten, um den Timer einzustellen, legen Sie die Wiederholungswochen und das Ein-/Ausschalten fest und klicken Sie dann auf "Speichern". - Seite 46 Gerät entfernen Über das Wi-Fi-Modu Wenn Sie das Gerät entfernen möchten, drücken Sie 3 Sekunden lang auf , um das Gerät zu entfernen und wieder in den intelligenten Netzwerksuchlauf zu gelangen. Die Anzeigeleuchte unter blinkt schnell für 3 Minuten, das Netzwerk kann erneut angepasst werden oder es wird beendet, wenn innerhalb von 3 Minuten keine Operation stattfindet.
-
Seite 47: Pflege Und Instandhaltung
VII. Pflege und Instandhaltung (1) Überprüfen Sie das Wasserversorgungssystem regelmäßig, um zu vermeiden, dass Luft in das Wassersystem eindringt und ein zu geringer Wasserdurchfluss auftritt. Dies würde die Leistung und Zuverlässigkeit der Wärmepumpe beeinträchtigen. (2) Reinigen Sie Ihren Pool und Ihr Filtersystem regelmäßig, um eine Beschädigung der Wärmepumpe durch einen verschmutzten oder verstopften Filter zu vermeiden.
