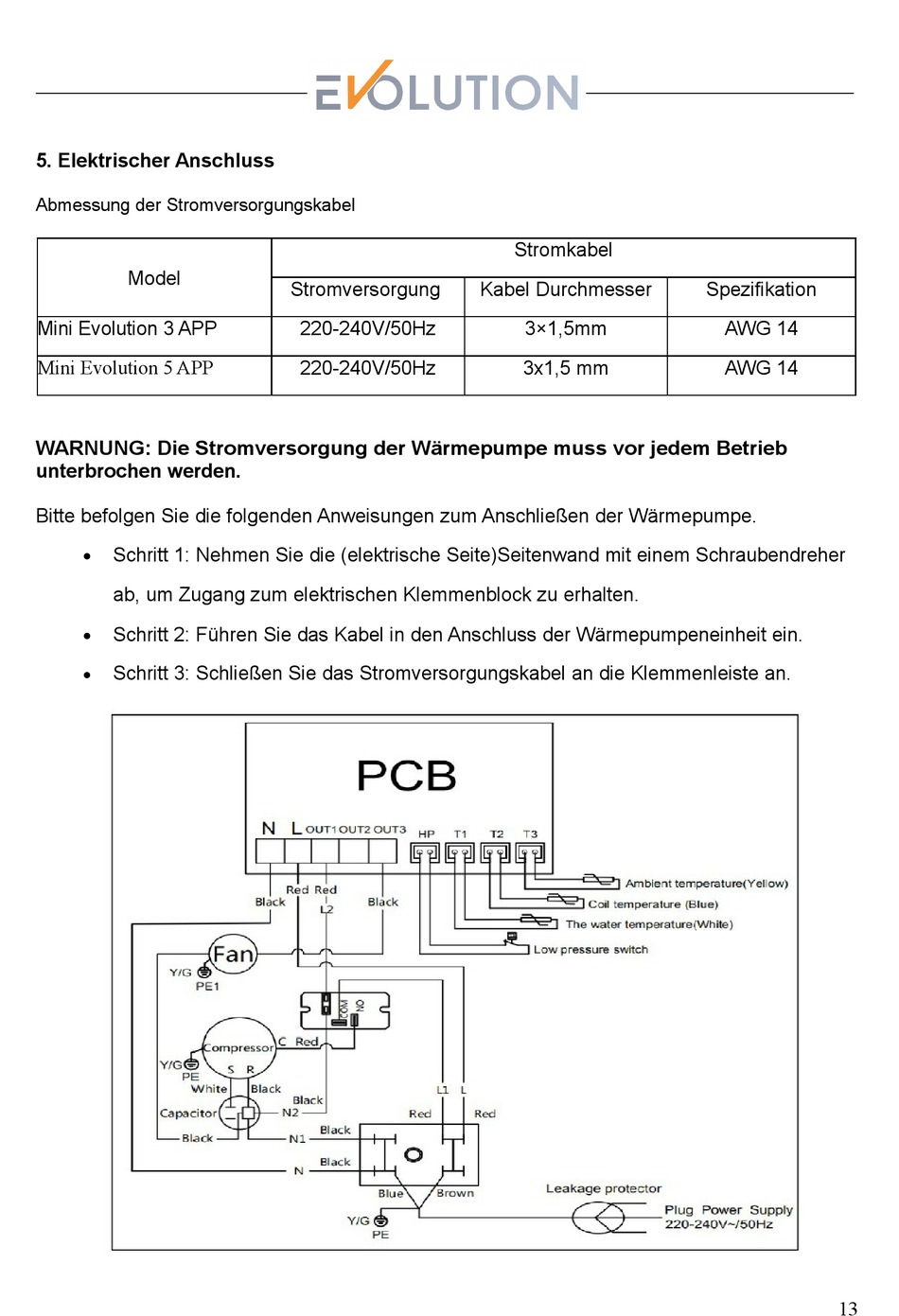

5. Elektrischer Anschluss
Abmessung der Stromversorgungskabel
Model
Mini Evolution 3 APP
Mini Evolution 5 APP
WARNUNG: Die Stromversorgung der Wärmepumpe muss vor jedem Betrieb
unterbrochen werden.
Bitte befolgen Sie die folgenden Anweisungen zum Anschließen der Wärmepumpe.
Schritt 1: Nehmen Sie die (elektrische Seite)Seitenwand mit einem Schraubendreher
ab, um Zugang zum elektrischen Klemmenblock zu erhalten.
Schritt 2: Führen Sie das Kabel in den Anschluss der Wärmepumpeneinheit ein.
Schritt 3: Schließen Sie das Stromversorgungskabel an die Klemmenleiste an.
Stromversorgung
220-240V/50Hz
220-240V/50Hz
Stromkabel
Kabel Durchmesser
3×1,5mm
3x1,5 mm
Spezifikation
AWG 14
AWG 14
13
