WÄRMEPUMPE FÜR IHREN POOL
Bitte lesen Sie dieses Handbuch vor der Verwendung der Wärmepumpe sorgfältig durch und
I. Geräteparameter............................................................................................2
II. Systemspezifikation.......................................................................................5
1. Spezifikation.............................................................................................5
2. Abmaße....................................................................................................6
3. Explosionszeichnung...............................................................................8
III. Installations Anleitung...................................................................................8
IV. Betrieb........................................................................................................14
1. Kontrolle vor dem Betrieb.......................................................................14
2. Beschreibung der Kontrollfunktionen.....................................................14
3. System, Schutz und Fehlerlösungen.....................................................16
4. System Parameter.................................................................................17
EVOLUTION
Gebrauchsanweisung
bewahren es an einem sichern Ort auf.
Inhalt
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Evolution NE-F30SPR3

  • Seite 1: Inhaltsverzeichnis

    EVOLUTION WÄRMEPUMPE FÜR IHREN POOL Gebrauchsanweisung Bitte lesen Sie dieses Handbuch vor der Verwendung der Wärmepumpe sorgfältig durch und bewahren es an einem sichern Ort auf. Inhalt I. Geräteparameter....................2 II. Systemspezifikation..................5 1. Spezifikation.....................5 2. Abmaße....................6 3. Explosionszeichnung................8 III. Installations Anleitung...................8 IV.
  • Seite 2: Geräteparameter

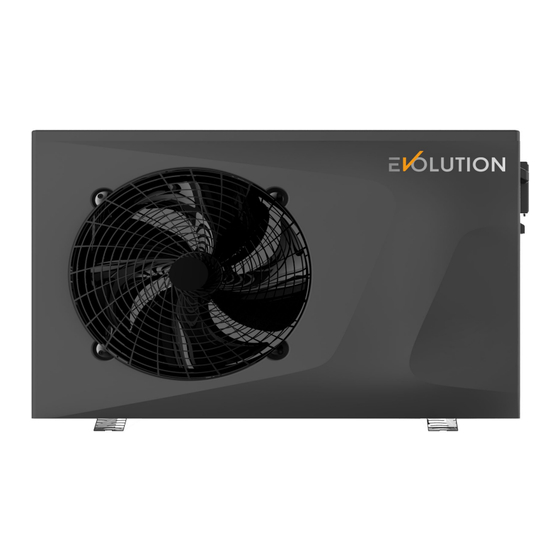

    Geräteparameter 1. Aussehen 2. Erklärung Befolgen Sie die nachstehenden Anweisungen, um den Benutzer zu schützen und um einen einwandfreien Betrieb zu gewährleisten. Falscher Betrieb kann zu Verletzungen oder Schäden führen;   Bitte installieren Sie das Gerät in Übereinstimmung mit den Gesetzen, Vorschriften und Standards;...
  • Seite 3 3. Die folgenden Sicherheitsfaktoren müssen berücksichtigt werden:  Bitte lesen Sie vor der Installation die folgenden Warnhinweise; Überprüfen Sie unbedingt die Details, die beachtet werden müssen, einschließlich der  Sicherheitsfaktoren;  Bewahren Sie die Bedienungsanleitung sicher auf. ⚠ Warnung  Stellen Sie sicher, dass das Gerät sicher und zuverlässig installiert ist.
  • Seite 4 Wenn das Netzteil keine Erdungsvorrichtung hat, schließen Sie das Gerät nicht an  Das Gerät darf nur von Fachpersonal repariert oder gewartet werden. Eine unsachgemäße Handhabung oder Wartung des Gerätes kann zu Wasserschäden, Stromschlägen oder Bränden führen. Bitte beauftragen Sie eine geeignet Fachfirma. ...
  • Seite 5: Systemspezifikation

    Kinder müssen es unter Aufsicht eines Erwachsenen benutzen, um sicherzustellen, dass Sie das Gerät sicher benutzen. Wenn das Stromkabel beschädigt ist, muss es von einem professionellen Techniker ausgetauscht werden, um Gefahren zu vermeiden. System Spezifikation 1. Spezifikation Model NE-F30SPR3 NE-F60SPR3 NE-F90SPR3 NE-F120SPR3 NE-F160SPR3 Luft 27℃ Heizleistung(KW) 3.25 12.3 16.2 Wasser 27℃...
  • Seite 6 Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen.  Umgebungstemperatur  Anfangswassertemperatur  Geräuschpegel bei 1m Abstand in Abstimmung der Richtlinie EN ISO 3741 und EN ISO 354  Berechnungen anhand eines vollen privaten Pools 2. Wärmepumpe Abmessungen Model: NE-F30SPR3 , NE-F60SPR3, NE-F90SPR3...
  • Seite 7 Model: NE-F120SPR3, NE-F160SPR3...
  • Seite 9: Explosionszeichnung

    3. Explosionszeichnung Lüfterabdeckung Rahmen Griff Gehäusefront Mittelplatte Wasserdurchfluß-...
  • Seite 10: Installations Anleitung

    schalter Controller Box Chassis Komponente Öffnungsverbinder Ventilator Vier Wege Ventil Verdampfer Motor Kompressor PCB Kontroll Box Motorhalterung Wärmetauscher Titan Elektrik box Halterung Kabelbox Deckel Linke Seite Rechte Seite Installations Anweisung III. WARNUNG:Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Dieser Abschnitt dient zu Informationszwecken und gibt wichtige Hinweise zur Installation.
  • Seite 11 8. Um Geräusche zu den Nachbarn zu vermeiden, stellen Sie die Pumpe so auf, dass störende Geräusche nach Möglichkeit vermieden werden. 9. Halten Sie die Wärmepumpe soweit wie möglich von Kindern entfernt. Innerhalb von 1 m vor der Wärmepumpe darf nichts platziert werden. Lassen Sie an den Seiten und an der Rückseite der Wärmepumpe 50 cm freien Raum.
  • Seite 12 Die Wärmepumpe sollte mit einem Bypassventil an einen Filterkreis angeschlossen werden. Das Bypass-Ventil sollte halb geöffnet (gedrosselt) sein, während alle anderen Ventile vollständig geöffnet sein sollten. Wir empfehlen, das Bypass-Ventil zur Hälfte zu öffnen, um einen übermäßigen Druck auf die Wärmepumpe zu vermeiden. Der Bypass muss unbedingt nach der Filteranlage platziert werden.
  • Seite 13 Parallele Installation von 2 Wärmepumpen Elektrischer Anschluß Größe der Stromversorgungskabel Model Power Supply Wires Spannungs- Kabel Querschnitt Spezifikation versorgung NE-F30SPR3 220-240V/1N~50Hz 3×2.5mm AWG 14 NE-F60SPR3 3×2.5mm AWG 14 NE-F90SPR3 3×2.5mm AWG 14 NE-F120SPR3 3×4.0mm AWG 12 NE-F160SPR3 3×4.0mm AWG 12...
  • Seite 14 Schritt 1: Nehmen Sie die Seitenwand ab, um Zugang zum elektrischen Anschluß zu erhalten.  Schritt 2: Führen Sie das Stromanschlusskabel ein.  Schritt 3: Schließen Sie das Stromkabel gemäß der folgenden Abbildung an die Klemmleiste an. Model: NE-F30SPR3 , NE-F60SPR3, NE-F90SPR3...
  • Seite 15 Model: NE-F120SPR3, NE-F160SPR3...
  • Seite 17: Beschreibung Der Steuerungsfunktionen

    Inbetriebnahme 1. Kontrolle vor Inbetriebnahme a. Die Wärmepumpe kann nach Abschluß der gesamten Installation gestartet werden; b. Bevor Sie die Pumpe Starten, bestätigen Sie die Punkte mit einem √ ; ● Korrekte Installation □ ● Die Versorgungsspannung entspricht der Nennspannung □ ●...
  • Seite 18  “ON/OFF”Taste :Drücke ON/OFF der Wärmepumpe.  “MODE”Taste :Drücke MODE Taste um die Betriebsart zu wählen. AUTO mode/Cooling mode/Heating mode Einzelkühlung (type 0) ist nur Kühlmodus ; Einzelheizung (type 2) ist nur Heizmodus; Heizen und Kühlen (type 1) ist Automatik, Enteisung, Heizen, 3 Modies. ...
  • Seite 19 Wenn die Zeit nicht einstellt werden muss oder es bereits abgeschloßen ist, drücke Eingeben der Timer Start und Endzeit Programm 1,drücke “  ” “  “ um die Zeit zu programmieren. Nach dem Ende der Timereinstellung, drücke "SET" um alles zu speichern. Sie können weiter drücken um die weiteren Timerprogramme einzugeben.
  • Seite 20: Beschreibung

    Schutz Beschreibung Lösung /Error Code Wassereintritttemperatur Überprüfen Sie die Verbindung und wechseln Sie Sensorfehler gegebenenfalls den Sensor Wasseraustrittstemperatu Überprüfen Sie die Verbindung und wechseln Sie r Sensorfehler gegebenenfalls den Sensor Kühltemperatur Überprüfen Sie die Verbindung und wechseln Sie Sensorfehler gegebenenfalls den Sensor Aussentemperatur Sensorfehler Überprüfen Sie die Verbindung und wechseln Sie...
  • Seite 21: System Parameter

    4. System parameter Code Bedeutung Range Standard Bemerkung Speicherfunktion 0(N/A)/1(I/A) einstellbar Tägl. Zykluszeichen 0(N/A)/1(I/A) einstellbar Rückgabe Differenz X einstellbar 2-10℃ Rückgabe Differenz Y einstellbar 0-3℃ Abtauzyklus 30-90Min 40Min einstellbar Temp. Abtauung einstellbar eingeben 0—30℃ -7℃ Temp. Ende Abtauen 2-30℃ 20℃ einstellbar Abtauzeit 0-15Min...
  • Seite 22: Instandhaltung

    Wasserausgang Temp. Gemessen -9~99℃ Spulen Temp. Gemessen -9~99℃ Auspuff Temp. Gemessen -9~99℃ Umgebungs Temp. Gemessen -9~99℃ 3. Instandhaltung (1) Sie sollten das Wasserversorgungssystem regelmäßig überprüfen, um zu vermeiden, dass Luft in das Wassersystem eindringt und ein zu geringer Wasserdurchfluss auftritt. Dies würde die Leistung und Zuverlässigkeit der Wärmepumpe beeinträchtigen.
