Bedienungsanleitung
Topline
Wärmepumpe

Werbung

Inhaltsverzeichnis
loading

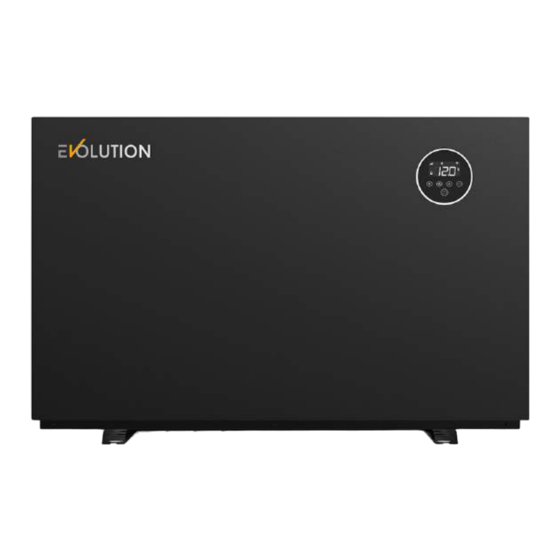

Inhaltszusammenfassung für Evolution 7 B Topline

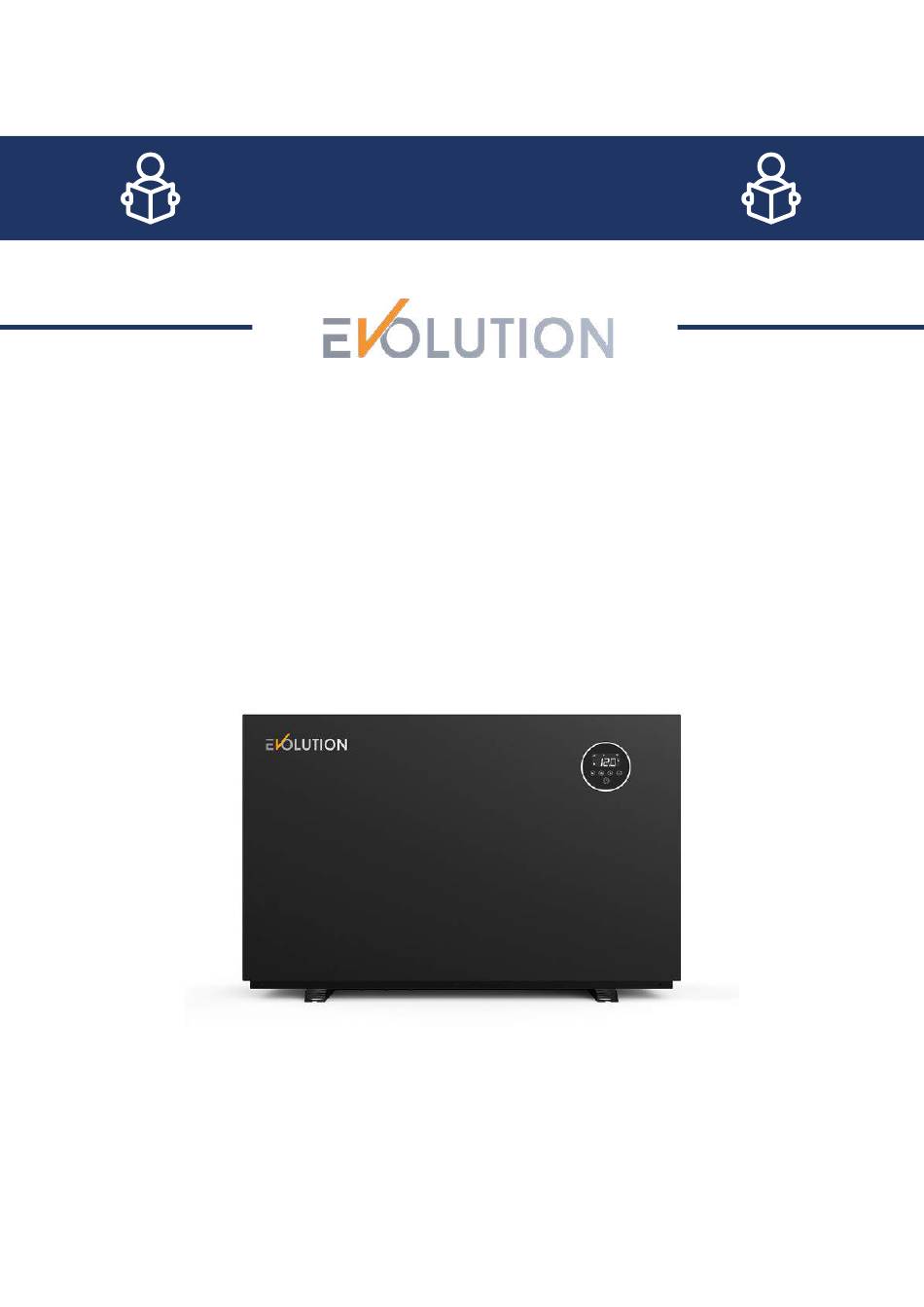

  • Seite 1 Bedienungsanleitung Topline Wärmepumpe...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Hinweise 1.1 Warnungen ........................................3-7 1.2 Symbol-Beschreibungen ..................................7 1.3 Erklärungen ........................................7 1.4 Sicherheitshinweise ....................................8 2. Aufbauübersicht 2.1 Mitgeliefertes Zubehör ....................................9 2.2 Maße..........................................9-10 2.3 Explosionszeichnung ..................................10-11 2.4 Datenangabe .......................................12 3. Installation und Anschluss 3.1 Transport ..........................................13 3.2 Hinweis vor der Installation ..................................14 3.3 Installationsanleitung .....................................14 3.3.1 Voraussetzungen ....................................14 3.3.2 Installation ........................................14...
  • Seite 3: Hinweise

    Hinweise Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme. 1.1 Warnungen » Stellen Sie sicher, dass sich die Wärmepumpe in einem freien Bereich befindet. Die Belüftung sollte das Kälte- mittel im Falle einer Freisetzung sicher dispergieren und möglichst von außen in die Luft ausstoßen. »...
  • Seite 4: Verkabelung

    Hinweise Kontrollen an der Kühlanlage Werden elektrische Bauteile ausgetauscht, so müssen diese für den jeweiligen Zweck geeignet sein und der richtigen Spezifikation entsprechen. Zu jeder Zeit sind die Wartungs- und Servicerichtlinien des Herstellers zu be- folgen. Im Zweifelsfall wenden Sie sich bitte an die technische Abteilung des Herstellers/Händlers. Bei Anlagen, in denen brennbare Kältemittel verwendet werden, sind folgende Kontrollen durchzuführen: Die Füllmenge des Kältemittels entspricht dem eingebauten Kältemitteltank.
  • Seite 5: Stilllegung

    Hinweise Die Messgeräte sind auf einen Prozentsatz der LFL des Kältemittels einzustellen, um das verwendete Kältemittel zu ermitteln. Der entsprechende Gasanteil (höchstens 25%) ist zu beachten. Flüssigkeiten zur Leckagedetektion sind für die meisten Kältemittel geeignet, jedoch ist die Verwendung chlorhaltiger Reinigungsmittel zu vermei- den, da das Chlor mit dem Kältemittel reagieren und die Kupferleitungen korrodieren könnten.
  • Seite 6: Kennzeichnung

    Hinweise maximalen Arbeitsdruck des Zylinders; auch nicht vorübergehend. Wenn der Zylinder korrekt befüllt und der Vorgang abgeschlossen ist, sind der Zylinder und die Ausrüstung unverzüglich vom Standort zu entfernen. Alle Absperrventile an der Ausrüstung müssen geschlossen sein. Zurückgewonnenes Kältemittel darf nicht in ein anderes Kühlsystem eingefüllt werden, es sei denn, es wurde gereinigt und kontrolliert.
  • Seite 7: Symbol-Beschreibungen

    Hinweise 1.2 Symbol-Beschreibungen Bedeutung Beschreibung Warnung Das Symbol zeigt an, dass das Gerät ein brennbares Kältemittel verwendet. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr. Warnung Das Symbol zeigt an, dass dieses Gerät ein Material mit niedriger Brenngeschwindigkeit verwendet und daher von einer Brandquelle fernzuhalten ist.
  • Seite 8: Sicherheitshinweise

    Hinweise 1.4 Sicherheitshinweise Folgende Sicherheitsfaktoren sind zu berücksichtigen: Warnung » Eine Fehlbedienung kann zu Verletzungen oder Beschädigungen der Wärmepumpe führen. » Das Gerät darf nicht in einem geschlossenen Raum oder begrenzten Raum installiert werden, um eine Erstickungs-gefahr durch Kältemittelleckagen zu vermeiden. »...
  • Seite 9: Aufbauübersicht

    Aufbauübersicht 2.1 Mitgeliefertes Zubehör » Prüfen Sie nach dem Auspacken, ob Sie folgende Komponenten erhalten haben: Komponente Anzahl Benutzerhandbuch Gummifuß Kondenswasser-Anschluss Kondenswasserschlauch Überwurfmutter 2.2 Maße Luftauslass Wassereinlass Wasserauslass...
  • Seite 10: Explosionszeichnung

    Aufbauübersicht Maßeinheit (mm) 2.3 Explosionszeichnung 1 Obere Abdeckung 11 Vordere Abdeckung 21 Durchflusswächter 2 Oberer Rahmen 12 Display 22 4 Wege-Venil 3 Obere Endabdeckung 13 Umgebungssensor 23 Drosslungseinheit 4 Elektronik Abdeckung 14 Mittlere Platte 24 Lamellen Wärmetauscher 5 Schutzgitter 15 Kompressor 25 Hintere Platte 6 Halterahmen 16 Titan Wärmetauscher...
  • Seite 11 Aufbauübersicht 1) Elektronik Abdeckung 2) Hauptplatine 3) Elektrische Box...
  • Seite 12: Datenangabe

    Aufbauübersicht 2.4 Datenangabe...
  • Seite 13: Installation Und Anschluss

    Installation und Anschluss 3.1 Transport 1. Beim Aufstellen oder Bewegen sollte sich die Wärmepumpe in aufrechter Position befinden.
  • Seite 14: Hinweis Vor Der Installation

    Installation und Anschluss 3.2 Hinweis vor der Installation 1. Die Wasseranschlüsse halten das Gewicht von weichen Rohren/Schläuchen nicht aus. Die Wärmepumpe sollte mit Hart PVC verbunden werden! 2. Heben Sie beim Bewegen der Wärmepumpe den Wasseranschluss nicht an, da der Titan-Wärmetauscher in der Wärmepumpe beschädigt werden könnte.
  • Seite 15: Standort Und Größe

    Installation und Anschluss 3.3.3 Standort und Größe Bitte beachten Sie bei der Wahl des Wärmepumpenstandortes folgende Punkte: » Die Wärmepumpe muss am zukünftigen Standort für eine komfortable Bedienung und Wartung leicht zu- gänglich sein. » Stellen Sie sicher, dass der Boden ausreichend stabil ist und das Gewicht des Gerätes tragen kann. »...
  • Seite 16: Elektrische Verbindung

    Installation und Anschluss 3.3.6 Elektrische Verbindung Bitte beachten Sie die folgende Anleitung zum Anschluss der Wärmepumpe. Diese muss zwingend durch einen Fachmann durchgeführt werden: Schritt 1: Entfernen Sie die Seitenwand, um mit einem Schraubendreher auf die elektrische Komponente zuzugreifen. Schritt 2: Stecken Sie das Kabel in den Anschluss der Wärmepumpe. Schritt 3: Verbinden Sie das Stromkabel mit der Klemmleiste gemäß...
  • Seite 17: Testlauf Nach Der Installation

    Installation und Anschluss 3.4 Testlauf nach der Installation Bitte überprüfen Sie alle Verbindungen sorgfältig, bevor Sie die Wärmepumpe einschalten. 3.4.1 Prüfung vor dem Testlauf Folgende Punkte sind sicherzustellen: » Korrekte Installation der Wärmepumpe » Versorgungsspannung ist die gleiche wie Nennspannung »...
  • Seite 18 Bedienelemente...
  • Seite 19: Anleitung Des Anzeigefeldes

    Bedienelemente (hoch) (runter) Power Taste Power Taste (Power) 4.2 Anleitung des Anzeigefelds » Anzeige wenn das Gerät eingeschaltet ist » Anzeige wenn das Gerät ausgeschaltet ist » Heizen im Smart Modus » Kühlen im Silence Modus...
  • Seite 20: Ein-/Ausschalten Und Temperatur Einstellen

    Bedienelemente » Kühlen im Smart Modus / Fahrenheit » Heizen im Silence Modus / Fahrenheit » Anzeige wenn das Gerät ausgeschaltet ist / Ein-/Ausschalten und Temperatur einstellen Drücken Sie für 3 Sekunden die Taste, um die Anzeige zu sperren Drücken Sie kurz die Taste, um die Anzeige zu entsperren...
  • Seite 21: Modus Einstellungen

    Bedienelemente Drücken Sie die oder Taste, um in die Temperatureinstellungen zu gelangen. Sobald der Temperaturbereich blinkt, betätigen Sie oder Taste. Zum Einstellen der Zieltemperatur, kehren Sie mit betätigen der Taste zum Hauptmenü zurück. Modus Einstellungen Im Hauptmenü drücken Sie die Taste, um zwischen dem Kühlen-, Heizen- oder Auto-Modus zu wechseln Im Hauptmenü...
  • Seite 22: Statusabfrage

    Bedienelemente Statusabfrage Drücken Sie die Taste für 3 Sekunden, um zur Statusabfrage zu gelangen. Danach drücken Sie die oder die Taste, um die Parameter zu prüfen. Code Beschreibung Angabe Einheit Frequenz vom Kompressor 1 0~120 Wassertemperatur am Einlass -99~999 °C Spulen-Temperatur -99~999 °C...
  • Seite 23: Erzwungenes Auftauen

    Bedienelemente Erzwungenes Auftauen Wenn das Gerät im Heizbetrieb läuft und eine Abtauung erforderlich ist, halten Sie die Taste für 5 Sekunden gedrückt, um in den Abtauungsmodus zu kommen. Das Symbol blinkt währenddessen. Grad Celsius/Fahrenheit Wenn sich das Gerät im ausgeschaltetem Zustand befindet, drücken Sie die für 5 Sekunden, um die Anzeige auf Fahrenheit bzw.
  • Seite 24 Fehlercode...
  • Seite 25 Fehlercode...
  • Seite 26: Installation Und Anschluss

    Installation und Anschluss Drücken Sie die Taste für 3 Sekunden, um in den AP-Mdous zu gelangen. Dieses Symbol blinkt nun langsam. Wenn die WLAN-Verbindung erfolgreich war, wird das Symbol dauerhaft auf dem Display angezeigt. 4.3 WLAN-Funktion 4.3.1 Installation der App Methode 1: Suchen Sie «Smart Life»...
  • Seite 27: Registrierung Und Einstellung Der App

    Installation und Anschluss 4.3.2 Registrierung und Einstellung der App 1. Registrierung Benutzer die keinen Account haben, können auf «Registrieren» klicken, um ein Konto zu erstellen: Registrieren Telefonnummer angeben Verifizierungscode erhalten Verifizierungscode angeben Code einstellen Nach der Registrierung benötigen Sie eine Hauptanlaufstelle (Home): Erstellen Sie ein Home Home-Name anlegen Home Standort angeben...
  • Seite 28 Installation und Anschluss 2. Benutzer-Konto + Passwort-Login Bestehende Benutzer können sich in der App direkt eingeloggen. Wenn Sie Ihr Passwort vergessen haben, können Sie sich mit Ihrem Verifizierungscode anmelden und «Passwort vergessen» wählen. Hier geben Sie Ihre Telefonnummer an und Sie erhalten ein Verfizierungscode. Klicken Sie auf das Gerät, um den Status zu überprüfen.
  • Seite 29 Installation und Anschluss 3. Schritte zur Konfiguration des WLAN-Moduls: Methode 1 Schritt 1: EZ-Modus: Drücken Sie die Taste für 3 Sekunden, um in den EZ-Modus zu gelangen. Dieses Symbol nun blinkt schnell und Ihr Smartphone kann sich verbinden. Schritt 2: Aktivieren Sie die WLAN-Funktion des Smartphones und verbinden Sie sich mit dem WLAN-Hot-Spot.
  • Seite 30 Installation und Anschluss Schritt 5: Wenn «Geräte scannen», «In der Cloud registrieren» und «Gerät initialisieren» abgeschlossen ist, wurde die Verbindung erfolgreich hergestellt. Methode 2 Schritt 1: AP-Modus: Drücken Sie die und Taste für 3 Sekunden, um in den AP-Modus zu gelangen. Das Symbol blinkt nun langsam.
  • Seite 31 Installation und Anschluss Die Schnittstelle der WLAN-Verbindung wird angezeigt, geben Sie nun das WLAN-Passwort ein. Klicken Sie jetzt auf «Weiter» und verbinden Sie Ihr Mobiltelefon mit dem Hotspot des Geräts . Geben Sie die WLAN-Verbindung ein, suchen Sie anschließend die Verbindung «Smart-Life_XXXX» und die App gibt nun automatisch den Verbindungsstatus des Geräts an.
  • Seite 32: Betrieb Der App-Funktion

    Installation und Anschluss 4.3.3 Betrieb der App-Funktion Nach erfolgreicher Verbindung des Gerätes geben Sie bei der Bedienoberfläche «Smart Heat Pump» ein (Gerätebezeichnung modifizierbar). Klicken Sie in der Hauptanzeige von «Smart Life» auf «Smart Heat Pump», um auf die Bedienoberfläche zu gelangen. Sie können den Gerätenamen ändern, den Installationsort des Geräts auswählen, den Netzwerkstatus überprüfen, freigegebene Benutzer hinzufügen, Gerätecluster erstellen, Geräteinformationen anzeigen lassen und vieles mehr.
  • Seite 33 Installation und Anschluss Gerätefreigabe Um ein verbundenes Gerät freizugeben, sollte der Benutzer dies in der folgenden Reihenfolge tun. Nach erfolgreicher Freigabe wird die Liste angezeigt, in der die freigegebenen Personen aufgelistet sind. Wenn Sie das Konto löschen möchten, welches Sie freigegeben haben, kreuzen Sie das ausgewählte Konto links an und löschen Sie es. Die Benutzeroberfläche ist wie folgt: Geben Sie das Konto für die freizustellende Person an, klicken Sie auf «Fertig»...
  • Seite 34: Entfernen Des Gerätes

    Installation und Anschluss Die Schnittstelle der zu teilenden Person ist wie folgt. Das empfangene Freigabegerät wird angezeigt. Klicken Sie nun darauf, um das Gerät zu steuern. 4.3.5 Entfernen des Geräts Entfernen Sie die Verbindung an der Wärmpumpe. Drücken Sie die Taste für 3 Sekunden, um in den EZ-Modus zu gelangen.
  • Seite 35: Geräteentfernung In Der App

    Installation und Anschluss Geräteentfernung in der App Betätigen Sie auf der rechten oberen Ecke der Hauptseite, um die Gerätedetails einzugeben. Hier klicken Sie auf «Geräteentfernung», um den EZ-Modus einzugeben. Die einzelnen Schritte sind wie folgt dargestellt: Achtung: Die Tuya-App aktualisiert die Schnittstellen entsprechend dem Feedback des Nutzers. Die spezifischen Schritte und Schnittstellen beziehen sich auf die aktuelle Version.
  • Seite 36: Wartung Und Überwinterung

    Installation und Anschluss 5. Wartung und Überwinterung 5.1 Wartung Bevor Sie Wartungsarbeiten am Gerät durchführen, stellen Sie sicher, dass Sie die Stromversorgung getrennt haben. Reinigung » Das Gehäuse der Wärmepumpe kann mit einem feuchten Tuch gereinigt werden. » Verwendung von Reinigungsmitteln oder anderen Haushaltsprodukten kann die Oberfläche des Gehäuses beschädigen und seine Eigenschaften beeinträchtigen.
