edgeController
>
4.4

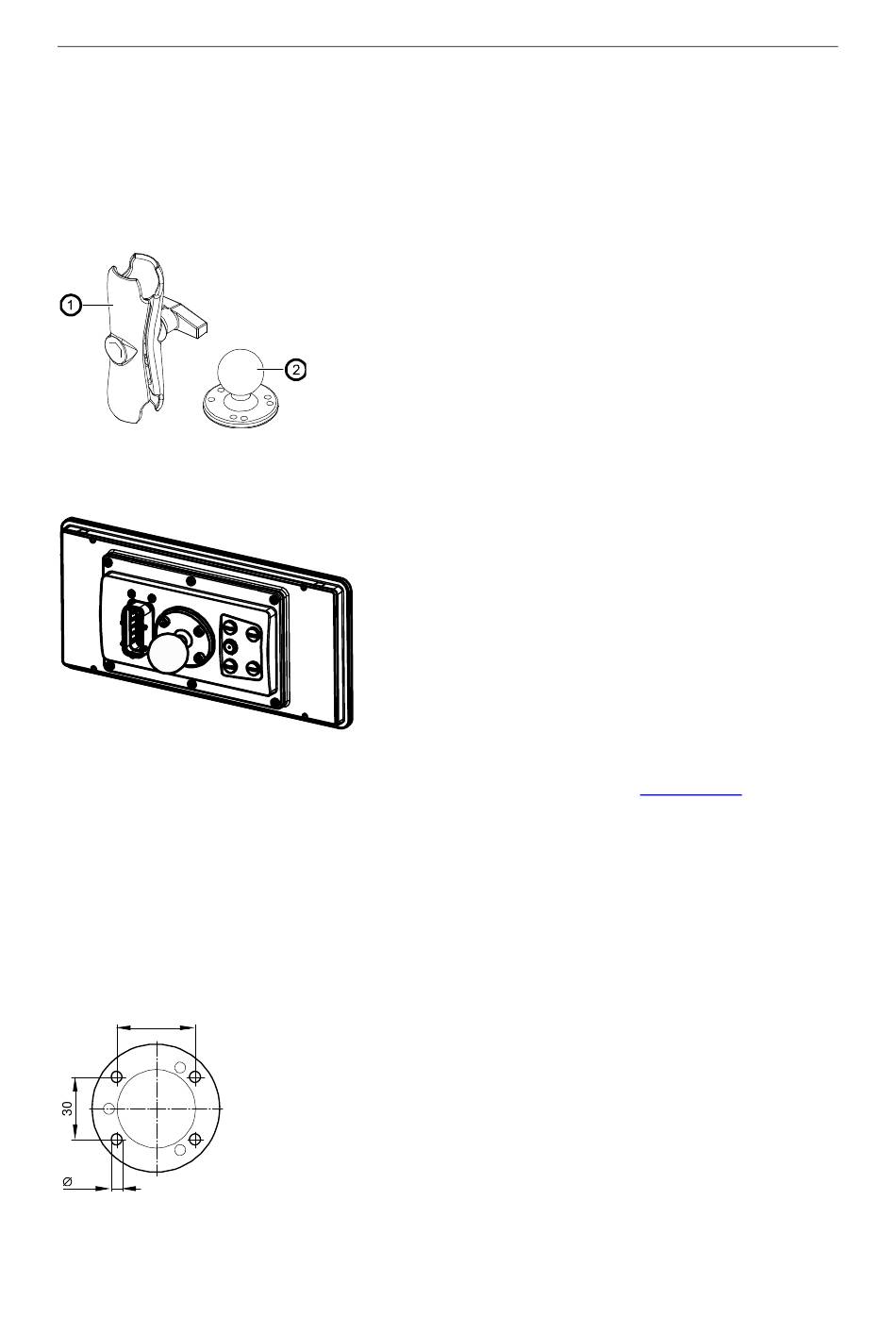

Aufbaumontage mit RAM®-Mount-System
Mit den als Zubehör erhältlichen RAM®-Mount Bauteilen kann das Gerät als festmontiertes
Standgerät genutzt werden. Zwei Kugelköpfe ermöglichen dabei eine variable Ausrichtung des
Geräts.
RAM®-Mount Bauteile
1: Montagearm mit Spannschraube
2: Montageplatte mit Kugelkopf
Gerät mit montiertem RAM®-Mount System
Weitere Informationen zu den verfügbaren RAM®-Mount Bauteilen unter: →
>
4.4.1
Montageschritte
► Montageplatte mit der Geräterückseite verschrauben.
▪
Nutzbare M5 Gewindetiefe: ≤ 8 mm
▪
Anzugsdrehmoment M5: 5 ±0,5 Nm
► Zweite Montageplatte / Kugelkopf des gewählten RAM®-Mount Bauteils gemäß RAM®-Mount
Angaben auf geeigneter Fläche verschrauben.
38,1
5,3
Montageplatte mit Kugelkopf
58554
www.ifm.com
58555
17
