edgeController
>
5.1
Generelle Anschlusshinweise
Anschlussbelegung der Steckverbinder (→ Datenblatt).
1

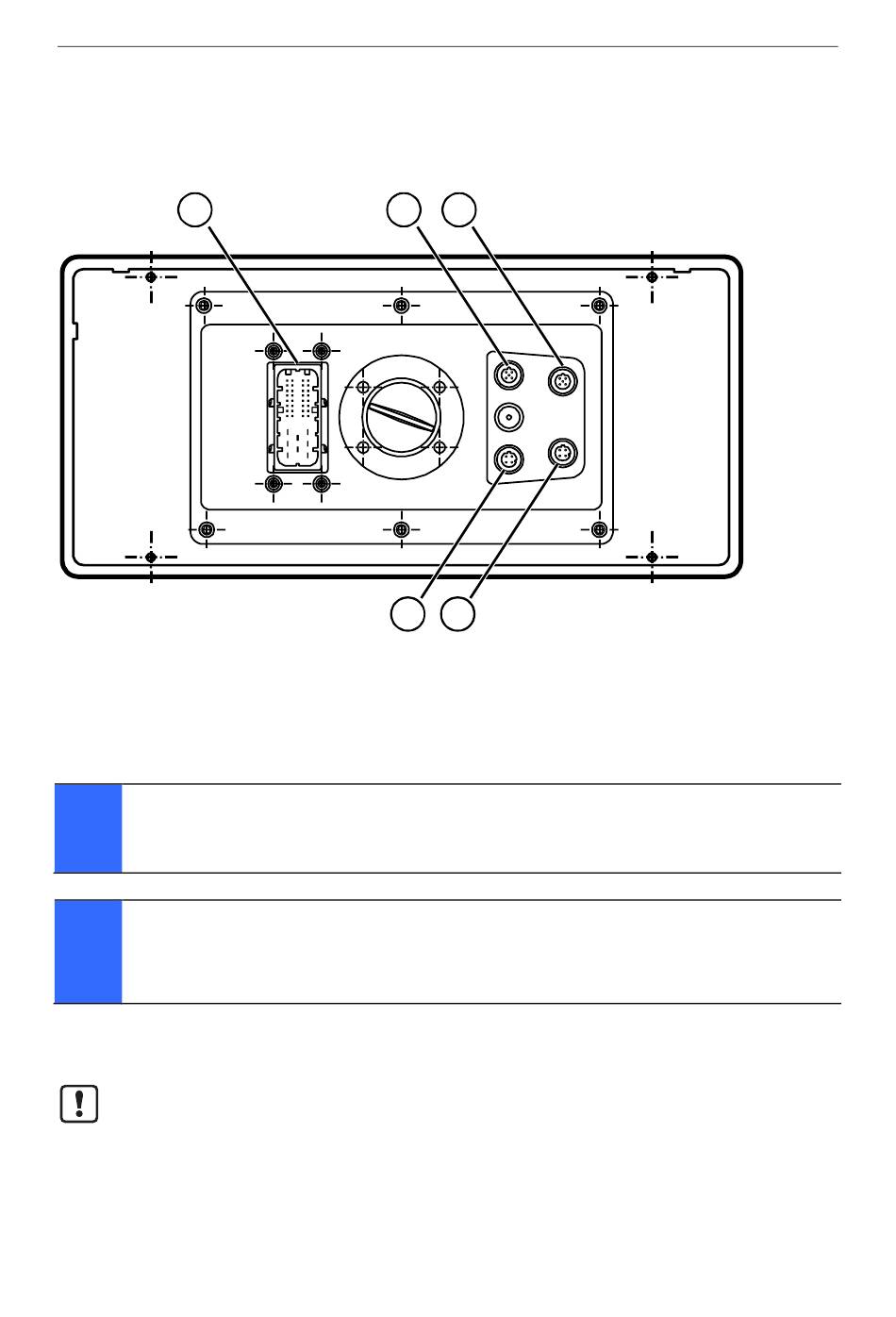

Steckverbinder (Geräterückseite)
1: Versorgung
2: USB0
3: USB1
4: ETH0 (Schnittstelle für Information Technology)
5: ETH1 (Schnittstelle für Operational Technology)
ACHTUNG!
Falscher Anschluss kann zur Beschädigung des Geräts führen.
► Sicherheitshinweise beachten.
ACHTUNG!
Der Kurzschluss-/Verpolungsschutz des Geräts gilt für die Anschlüsse der Betriebsspannung.
Ein Kurzschluss zwischen der Betriebsspannung VBB+ und USB kann zur Beschädigung des
Geräts führen.
► Versorgungs- und Signalleitungen auf kürzestem Weg vom Gerät wegführen.
► Alle abgehenden Kabel nach 200 mm mit einer geeigneten Zugentlastung versehen.
Maximale Kabellängen:
•
USB ≤ 1,8 m
•
Ethernet ≤ 25 m
>
20
2
3
5
4
58561
