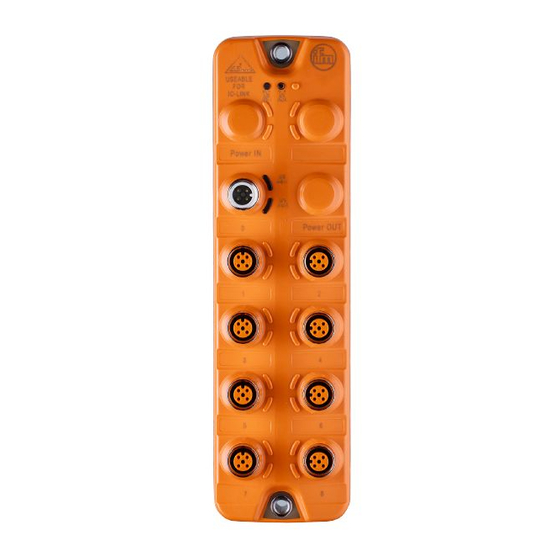

- Seite 1 Betriebsanleitung Passiver Spannungsverteiler ProcessLine AC295x...
-
Seite 2: Inhaltsverzeichnis
AC295x Passiver Spannungsverteiler Inhaltsverzeichnis Vorbemerkung ............. . Verwendete Symbole . -
Seite 3: Vorbemerkung
Passiver Spannungsverteiler AC295x 1 Vorbemerkung Anleitung, technische Daten, Zulassungen, Zubehör und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich... -
Seite 4: Sicherheitshinweise
AC295x Passiver Spannungsverteiler 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 5: Bestimmungsgemäße Verwendung
Passiver Spannungsverteiler AC295x 3 Bestimmungsgemäße Verwendung Das passive ProcessLine-Spannungsverteilermodul dient zur Versorgung von IO-Link-Mastern oder von AS-i Modulen und intelligenten Sensoren / Aktuatoren. Jeder Versorgungsanschluss (AS-i Betrieb: AS-i / AUX; IO-Link Betrieb: US / UA) verfügt über eine Überstromerkennung (keine Abschaltung). •... -
Seite 6: Montage
AC295x Passiver Spannungsverteiler 4 Montage 4.1 Gerät montieren u Anlage während der Montage spannungsfrei schalten. u Zur Montage eine plane Montageoberfläche verwenden. u Gerät auf der Montagefläche mit 2 Montageschrauben und Unterlegscheiben der Größe M5 befestigen, maximales Anzugsdrehmoment 1,8 Nm. -
Seite 7: Elektrischer Anschluss
Passiver Spannungsverteiler AC295x 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen. Anlage spannungsfrei schalten. Spannungsversorgung nach SELV / PELV. Die IP-Schutzart des Gesamtsystems hängt ab von den Schutzarten der einzelnen Geräte, der genutzten Verbindungselemente und der zugehörigen Verschlusskappen. -
Seite 8: Spannungseinspeisung / Sicherung
AC295x Passiver Spannungsverteiler Spannungsversorgung Power OUT 1…4 (AC2950) / 1…8 (AC2951) (Spannungsausgang) IO-Link Betrieb M12-Buchse AS-i Betrieb (4-/5-polig, A-codiert) 1: + 24 V DC (US) 1: AS-i + 2: GND (UA) 2: AUX - 3: GND (US) 3: AS-i - 4: + 24 V DC (UA) 4: AUX + 5: n.c. -
Seite 9: Bedien- Und Anzeigeelemente
Passiver Spannungsverteiler AC295x 6 Bedien- und Anzeigeelemente LED FLT UA ⁄ AUX LED FLT US ⁄ AS-i LED US ⁄ AS-i LED UA ⁄ AUX Abb. 1: LED-Belegung LED US / AS-i grün: US / AS-i Spannungsversorgung o.k. LED UA / AUX grün: UA / AUX Spannungsversorgung o.k. -
Seite 10: Maßzeichnung
AC295x Passiver Spannungsverteiler 7 Maßzeichnung 59,3 38,4 Abb. 2: AC5050: 4-Port-Spannungsverteiler 59,3 38,4 Abb. 3: AC5051: 8-Port-Spannungsverteiler... -
Seite 11: Wartung, Instandsetzung Und Entsorgung
Passiver Spannungsverteiler AC295x 8 Wartung, Instandsetzung und Entsorgung Der Betrieb des Geräts ist wartungsfrei. Das Gerät darf nur vom Hersteller repariert werden. u Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen. Reinigung: u Das Gerät von der Spannungsversorgung trennen. u Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Mikrofasertuch entfernen.
