► 81-polige Gerätestecker mit Einzeladerabdichtung verwenden, um Schutzart
IP 67 sicherzustellen�
Die 81-poligen Anschlussstecker nur bei getrennter Versorgungsspannung
anschließen� "Hot-Plugging" ist nicht zulässig�
Bei selbst konfektionierten Kabeln muss die Dichtigkeit sichergestellt sein�
► Für den CAN-Anschluss paarig verdrillte Leitungen verwenden�
► Für den Ethernet-Anschluss Kabel min� der Kategorie 5 (Cat 5) verwenden�
P_MZ_e100_0093
Die RS-232-Schnittstelle dient nur als Service-Schnittstelle (z� B� für Firmware-
Updates)�
► Alle abgehenden Kabel nach 200 mm mit einer geeigneten Zugentlastung
versehen�

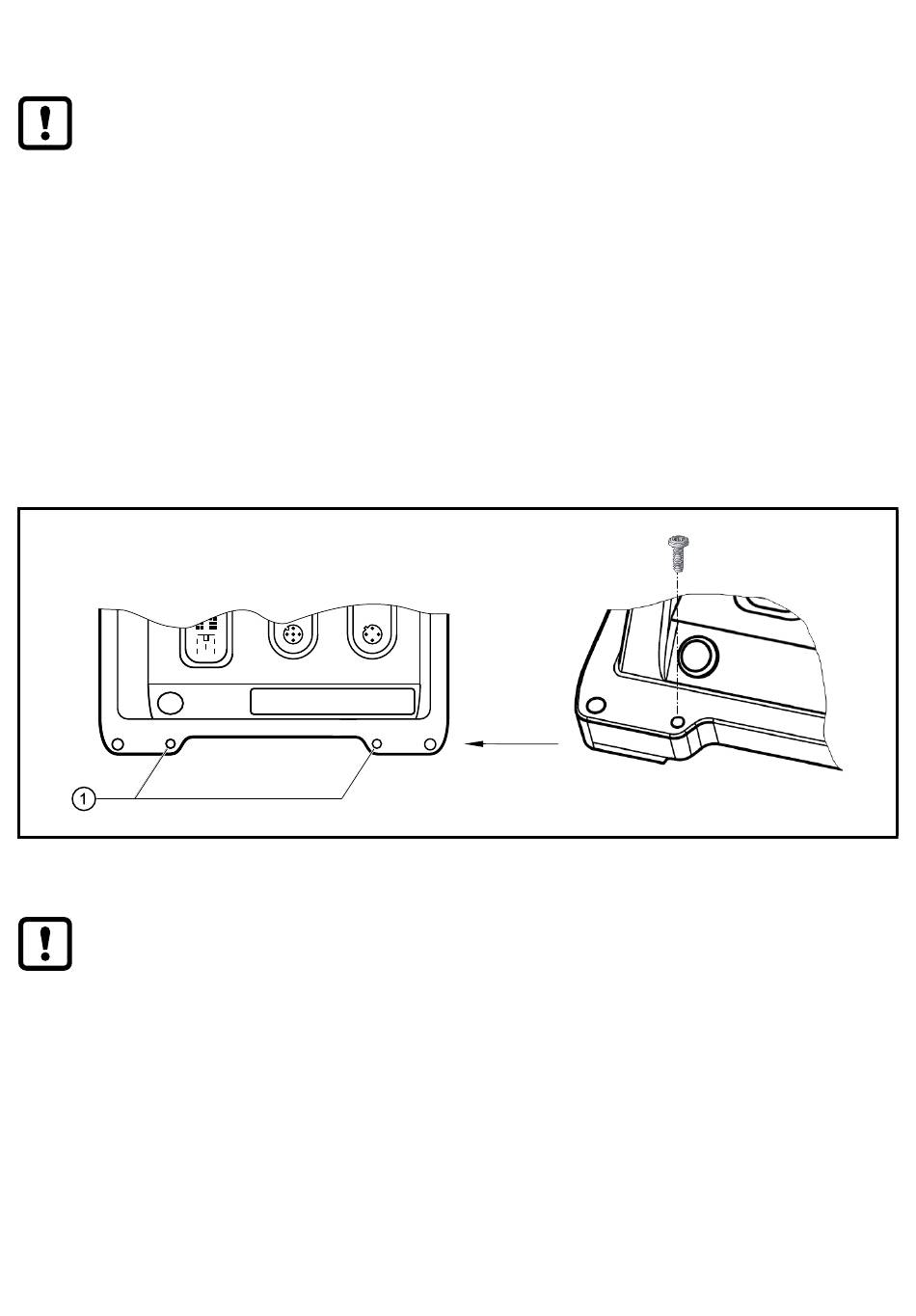

6.3 Shield-Anschluss
1: Bohrungen für Shield-Anschluss
Um den elektrischen Störschutz, die bestimmungsgemäße Funktion und
den sicheren Betrieb des Gerätes sicherzustellen, das Gehäuse auf kür-
zestem Weg mit der Karosserie / GND der Versorgung verbinden�
Anderenfalls ist die Sicherheitsfunktion nicht gewährleistet!
► Verbindung zwischen Gerät und Fahrzeugmasse mit selbstformender M4
Schraube herstellen (im Lieferumfang enthalten)�
14
LEDs
²⁷¹
⁴⁷
²⁵⁰
¹⁸
6,4
¹
M¹²x¹
²
Original Scale Drawing (MTD)
Scale: 1:2
