edgeController
4.3.3

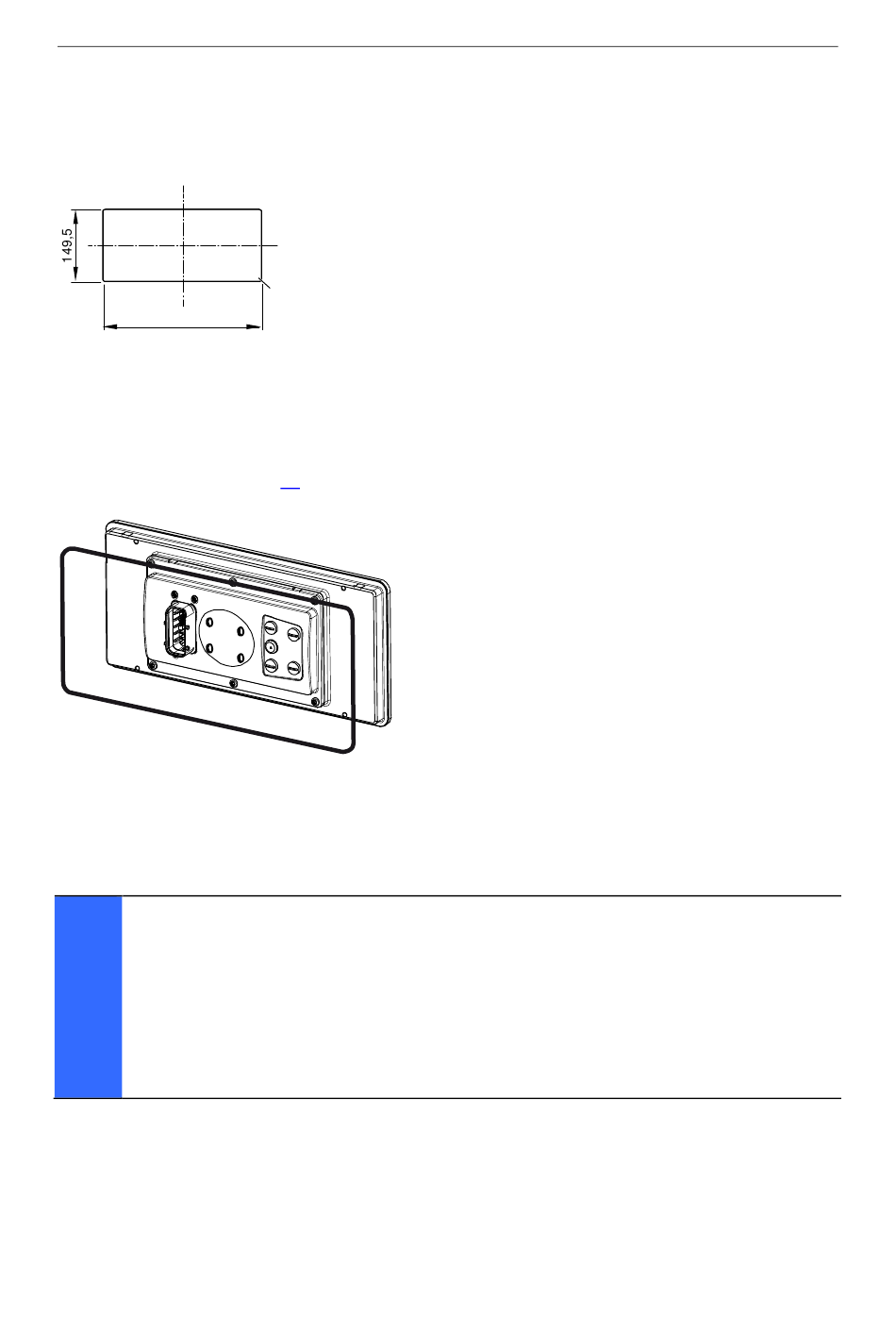

Schalttafelausschnitt
► Ausschnitt erstellen.
328
Schalttafelausschnitt
Toleranzen: ± 0,5 mm
>
4.3.4
Montageschritte
► Gewindestifte in die M5 Gewinde der Geräterückseite schrauben. (→
Montagezubehör
► Dämpfungsstreifen auf Gerät anbringen.
Dämpfungsstreifen
► Gerät in den Ausschnitt setzen.
► Halteprofile von hinten mit dem Gerät verschrauben. Anzugsdrehmoment M5 Sechskantmuttern: 5
±0,5 Nm
ACHTUNG!
Kontaktkorrosion zwischen den Montageschrauben und Gehäuse.
>
Beschädigung des Geräts
► Kein Kupfer oder vernickelte Materialien für die Anschraubelemente verwenden.
► Verzinkte Schrauben verwenden.
► In stark korrosiver Umgebung, wie z.B. in extrem salzhaltiger Luft, Schrauben mit einer
Oberflächenveredelung auf Zink/Nickel-Basis mit Dickschichtpassivierung und
Versiegelung verwenden.
4 x R5
(→ S. 10)
Aufnahme für
58552
58553
15
