edgeController
VORSICHT
Anforderungen an Schutzart des Systems mit eingebautem Gerät werden bei Verwendung
des Einbau-Sets nicht garantiert.
>
Schutzart und elektrische Sicherheit möglicherweise beeinträchtigt
► Der Systemersteller muss abhängig von den Anforderungen seiner Applikation die
Schutzart gegebenenfalls durch externe Maßnahmen sicherstellen.
► Die Verantwortung für die Schutzart des Systems mit eingebautem Gerät liegt beim
Systemersteller.
>
4.3.2

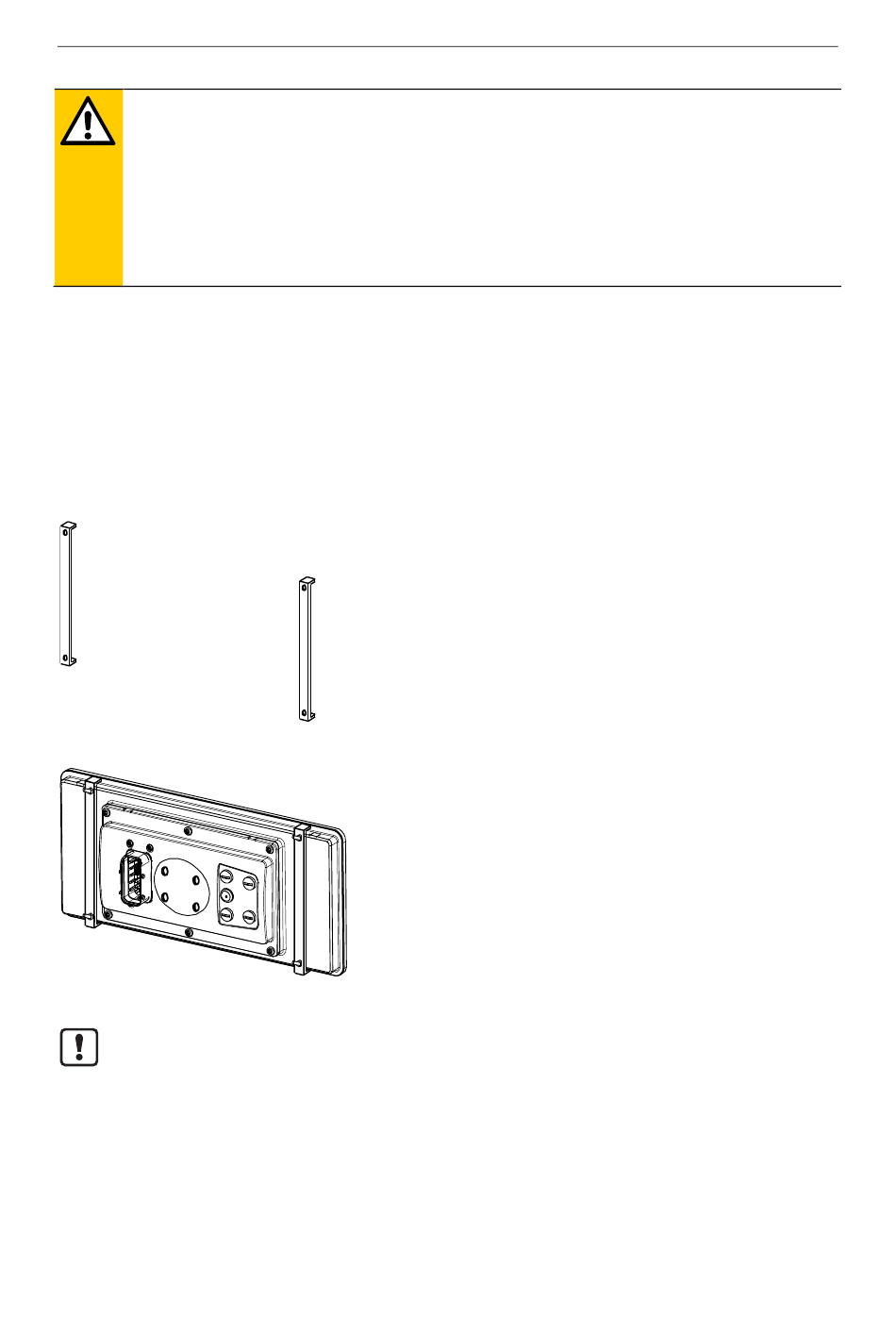

Einbau mit Einbau-Set
Das Einbau-Set ermöglicht die waagerechte oder Überkopfmontage des Geräts in einen
Schalttafelausschnitt.
Diese Einbauart ist geeignet für Materialstärken von 1 bis 10 mm.
Die zur Montage benötigten Halteprofile, M5 Sechskantmuttern, Unterlegscheiben, M5 Gewindestifte
sowie Dämpfungsstreifen liegen dem Einbau-Set bei.
Halteprofile des Einbausets
Gerät mit montiertem Einbau-Set
Halteprofile des Einbau-Sets nur gemeinsam mit dem Dämpfungsstreifen einsetzen.
>
14
58551
