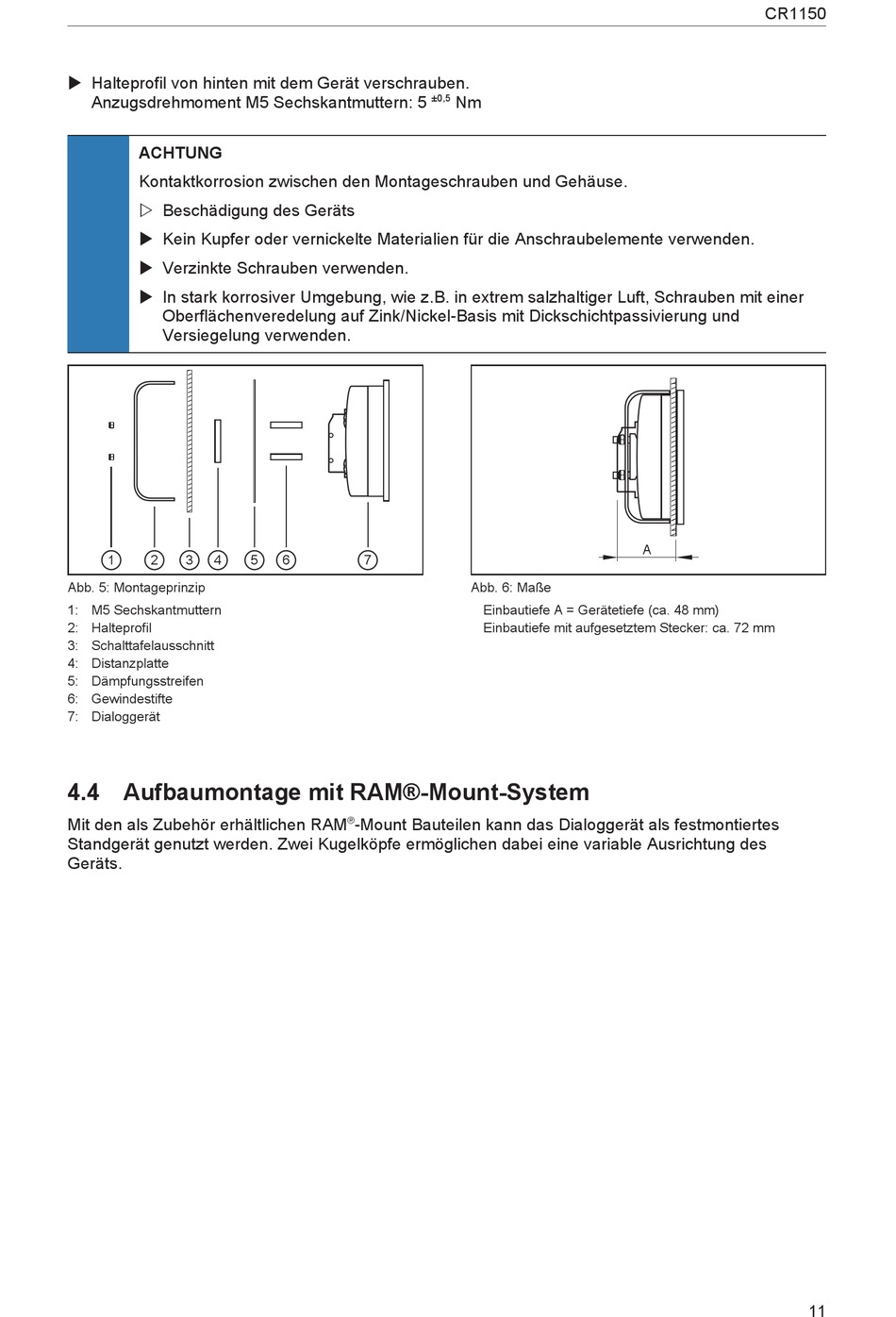

u Halteprofil von hinten mit dem Gerät verschrauben.
Anzugsdrehmoment M5 Sechskantmuttern: 5
ACHTUNG
Kontaktkorrosion zwischen den Montageschrauben und Gehäuse.
w Beschädigung des Geräts
u Kein Kupfer oder vernickelte Materialien für die Anschraubelemente verwenden.
u Verzinkte Schrauben verwenden.
u In stark korrosiver Umgebung, wie z.B. in extrem salzhaltiger Luft, Schrauben mit einer
Oberflächenveredelung auf Zink/Nickel-Basis mit Dickschichtpassivierung und
Versiegelung verwenden.
1
2
3
4
Abb. 5: Montageprinzip
1: M5 Sechskantmuttern
2: Halteprofil
3: Schalttafelausschnitt
4: Distanzplatte
5: Dämpfungsstreifen
6: Gewindestifte
7: Dialoggerät
4.4 Aufbaumontage mit RAM®-Mount-System
Mit den als Zubehör erhältlichen RAM
Standgerät genutzt werden. Zwei Kugelköpfe ermöglichen dabei eine variable Ausrichtung des
Geräts.
5
6
7
®
-Mount Bauteilen kann das Dialoggerät als festmontiertes
±0,5
Nm
Abb. 6: Maße
Einbautiefe A = Gerätetiefe (ca. 48 mm)
Einbautiefe mit aufgesetztem Stecker: ca. 72 mm
CR1150
A
11
