edgeController
>
5.7
Ethernet-Schnittstellen
Kommunikationsschnittstellen sind untereinander, zu den anderen Stromkreisen und zu berührbaren
Oberflächen des Geräts isoliert mit Basisisolierung nach IEC 62368-1 (Sekundärstromkreis mit max.
Betriebsspannung (→ Datenblatt), abgeleitet von Netzstromkreis bis 300 V der
Überspannungskategorie II).
Sie sind definiert als ES1-Stromkreise.
► Geschirmtes CAT5-Kabel verwenden.
▪
STP (Shielded Twisted Pair), gem. EIA/TIA-568
▪
Länge max. 25 m
Die maximale Kabellänge ist z.B. abhängig von der Bus-Topologie, der gewählten Betriebsart
(10/100 MBits/s) oder von der Qualität der Steckverbindungen.
► Geschirmte Steckergehäuse verwenden und Schirm des Ethernet-Kabels am Steckergehäuse
auflegen.
► Ethernet-Kabel nicht parallel zu stromführenden Leitungen verlegen.
Störungen durch Fremdeinwirkung
Defekte oder mangelhafte Funkentstörungen an anderen elektrischen Einrichtungen, wie z.B.
Umrichtern sowie Spannungsschwankungen durch das Zu-/Abschalten hoher elektrischer
Lasten können zu Störungen der Datenübertragung führen.
>
5.8
USB-Schnittstellen
Anschlussbelegung (→ Datenblatt)
Diese USB-Schnittstelle wird über eine Verbindung zu einem USB-Steckverbinder geführt (Art.-Nr.:
EC2099). Sie dient zum Anschluss von USB 2.0-Geräten.
Die Versorgung externer USB-Geräte über die USB-Schnittstelle ist gegen Überlast geschützt.
Maximaler Dauerstrom: 500 mA

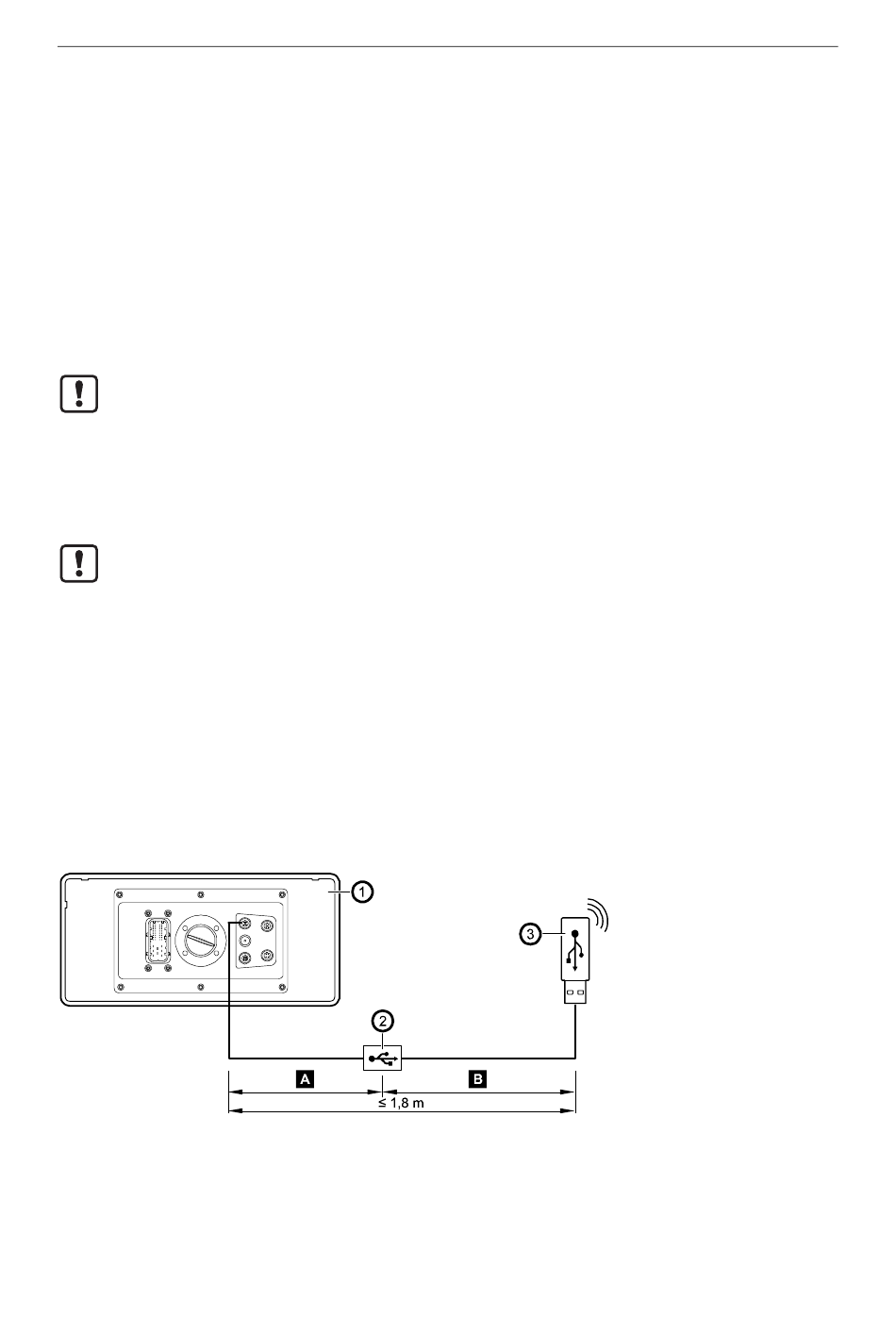

USB-Verbindung über M12-Steckverbinder
1: AE1300
2: USB-Steckverbinder
3: USB-Gerät, z.B. LTE-Stick
24
58563
58564
