Die Heizkörperbefeuchter vom Typ HeaterLine 60-90 sind Dop-
pelgeräte, also zwei separate Befeuchter. Das Regelsignal und
das Freigabesignal werden an das Füh rungsgerät angeschlos-
sen. Zusätzlich werden V erbindungsleitungen zwischen dem
Führungsgerät und dem Folgegerät hergestellt (bauseitige Leis-
tung). Das Folgegerät erhält damit vom Führungsgerät ein Stell-
signal und das weitergleitete (potentialfreie) Freigabesignal.

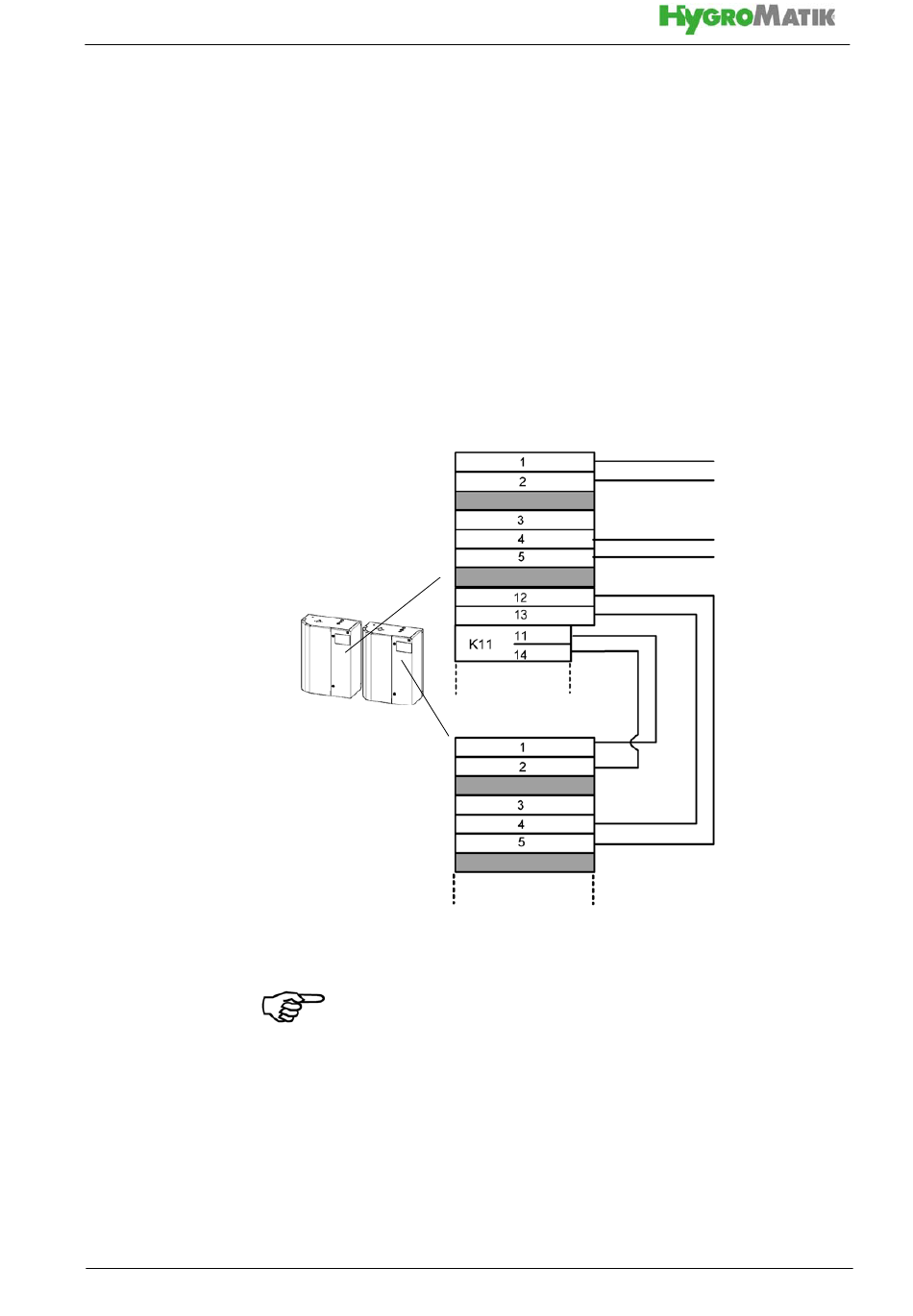

Die Verdrahtung für Regelsignal und Freigabesignal bei Doppel-
geräten Typ HL60-90 ist folgendermaßen zu realisieren:
Klemmleiste
des
Führungsbe-
feuchters
Klemmleiste
des
Folgebe-
befeuchters
(Slave)
Hinweis: Die S teuerung des 2. Dampfzylinders ist st andard-
mäßig eine Basic Steuerung (= Hauptplatine und Befestigungs-
blech mit den 5 LED zur Dat enausgabe). Die Steuerung des 1.
Dampfbefeuchters kann eine Basic, Comfort oder Comfort Plus
sein. Einstellungsänderungen an der Steuerung zum 2. Dampf-
zylinder erfolgen gemäß den Beschreibungen in Kapitel „Basic
Steuerung". Hierbei ist zu beachten, dass die Jumper A, B und C
nicht gesteckt sind und dies auch nicht verändert werden darf.
Freigabesignal
Regelsignal
(z.B. 0-10V DC)
Verbindungs-
leitungen
Seite 67
