4.4.3 Beschreibung der Potentiometer

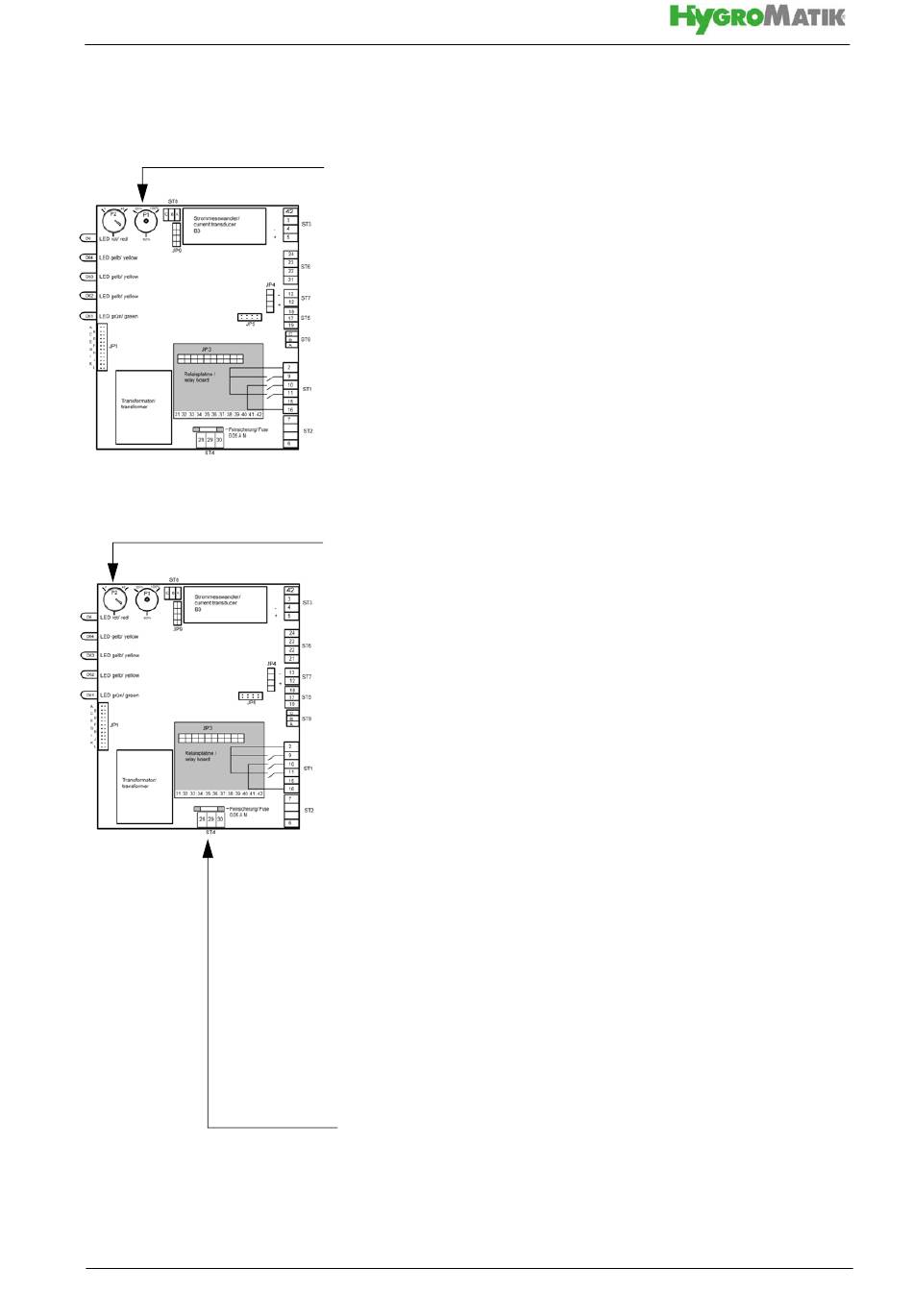

4.4.3.1 Potentiometer P1 / Leistungsbegrenzung
Auf der S teuerung befindet sich das Potentiome ter P1 fü r die
Einstellung der Leistungsbegrenzung. Mit der Leistungsbegren-
zung lässt sich d ie (Dampf-) Leistung auf einen Wert zwischen
25% und 10 0% der Nennleistung einstellen . Die tatsächlich
abgegebene Dampfleistung ist abhängig vom Regelsignal.
Eine Begrenzung der Dampfleistung kann für eine bessere
Regelung erforderlich sein.
4.4.3.2 Potentiometer P2 / Pumpenlaufzeit
Es befindet sich ein weiteres Potentiometer auf der Steuerung:
Potentiometer P2. Dieses wird
zum Einstellen der Pumpen-
laufzeit während der Teilabschlämmung genutzt. Das Po tenti-
ometer ist passend auf den gelieferten Befeuchtertyp eingestellt.
In Abhängigkeit der Wasserqualität kann bei Elektrodenbe-
feuchtern eine Nachjustierung der Pumpenlaufzeit sinnvoll sein.
Tendenziell gilt hier:
sehr hohe Leitfähigkeit des Speisewassers = längere Pumpen-
laufzeit
sehr geringe Leitfähigkeit des Speisewasser = kürzere Pumpen-
laufzeit
Bitte nehmen Sie vor Parameteränderungen Kontakt zu Hygro-
Matik auf.
4.4.4 Potentialfreie Ausgänge
Die Belastbarkeit der Relaiskontakte beträgt 250V/8A .
4.4.4.1 Sammelstörung - Basisrelais
Standardmäßig ist die Basic-Steuerung mit einem Basisrelais
ausgestattet, auf das die Sammelstörung programmiert ist. D.h.
im Fehlerfall wird das Basisrelais geschaltet. Der poten tialfreie
Kontakt ist als Wechsler ausgeführt.
Die Anschlussklemmen befinden sich auf der Hau ptplatine.
(Schließer: Anschlussklemmen 28 und 30; Öffner: Klemmen 28
und 29).
Die Meldung Sammelstörung umfasst die Fehlermeldungen:
Seite 29
