8. Doppelzylindergeräte (HyLine 60-116) und
Doppelgeräte (HeaterLine 60-90)
Die
Elektroden-Dampfluftbefeuchter
HyLine
60-116
sind
Doppelzylindergeräte (= zwei Zylinder in einem Gehäuse). Jeder
der beiden Damp fzylinder wird da bei durch eine eigene
Steuerung geregelt. Das Regelsignal und das Freigabesignal
müssen nur an die Klemmleiste des Führungszylinders (= Zylin-
der eins) an geschlossen werden. Die V erdrahtung der Verbin-
dungsleitungen zwischen beiden Steuerungen ist b ereits
werkseitig durchgeführt (siehe auch Schaltplan S-043002).

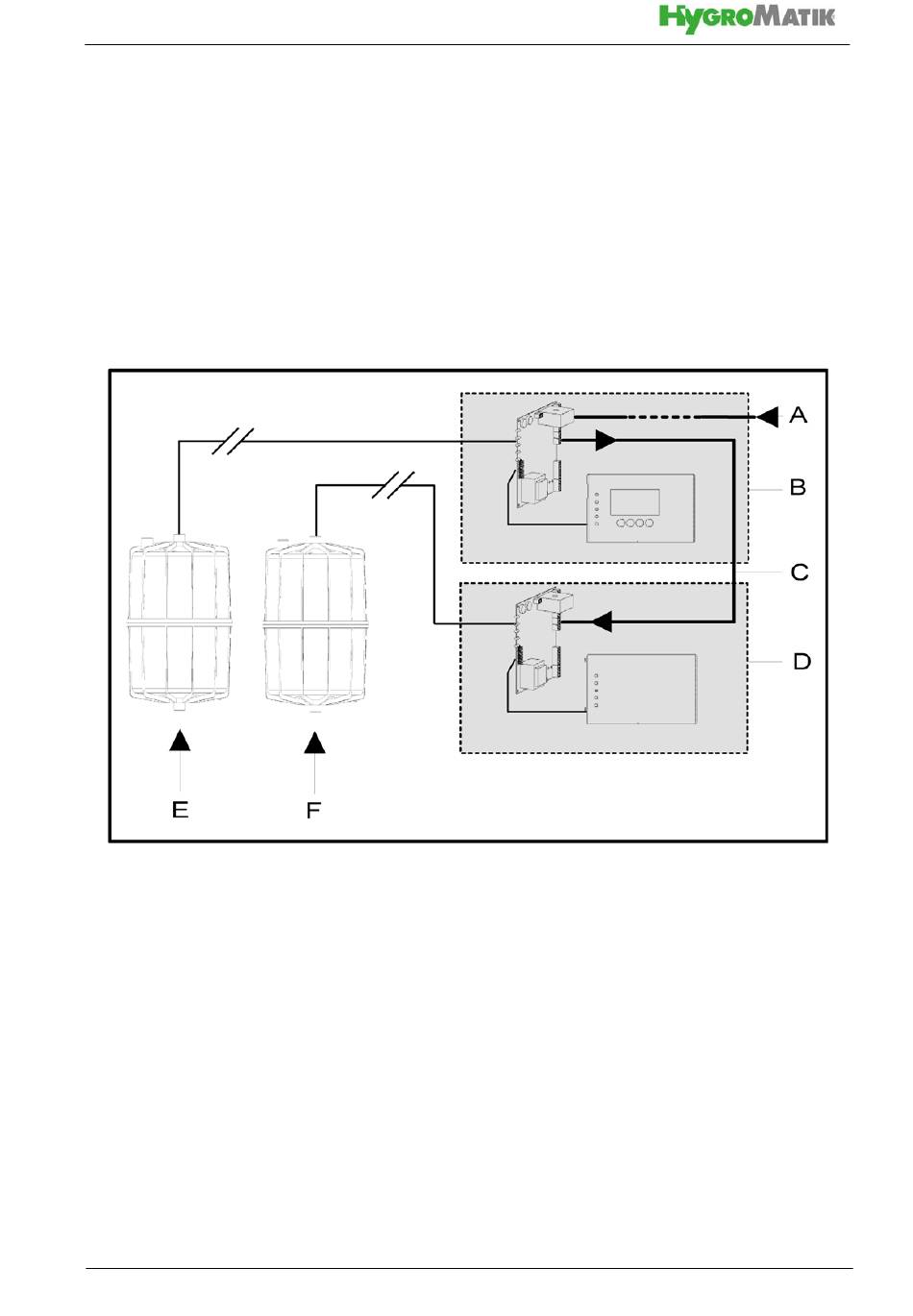

Schema Doppelzylindergeräte HyLine 60-116
A: externes Regelsignal und Freigabesignal
B: Steuerung bzw. Hauptplatine des 1. Dampfzylinders
C: Die Steuerung des Führungszylinders erzeugt ein Stellsignal
für die Steuerung des Folge-Zylinders (ein Kabel geht von der 1.
Steuerung/Hauptplatine Klemme 13 und 12 auf die Klemmen 4
und 5 der 2. Steuerung/Hauptplatine).
Das Freigabesignal wird über ein Schaltrelais an die Steuerung
des Nachfolge-Zylinders geführt.
D: Steuerung bzw. Hauptplatine des 2. Dampfzylinder
E: 1. Dampfzylinder
F: 2. Dampfzylinder
Seite 66
