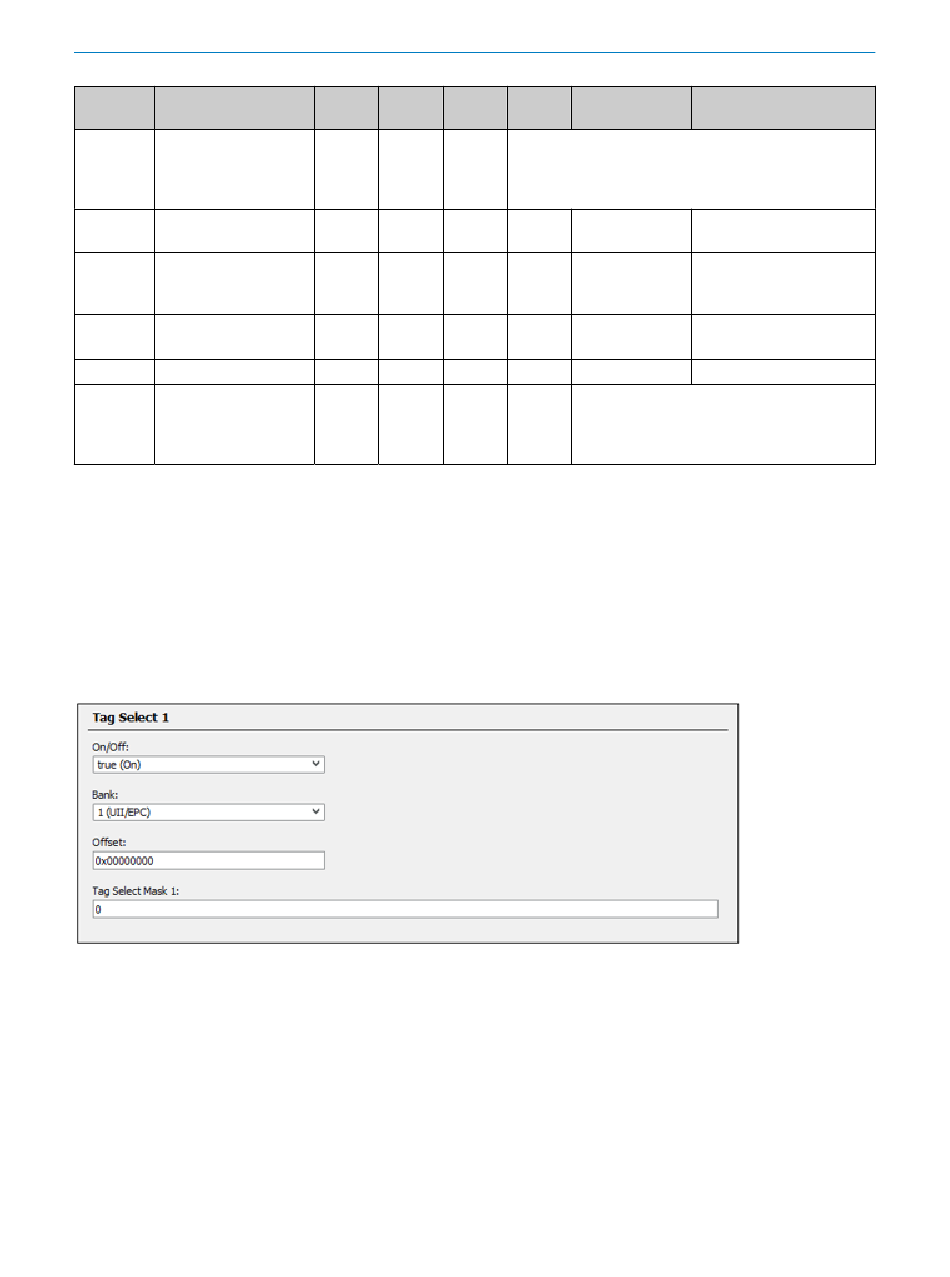

SICK RFU61 IO-Link-Serie Betriebsanleitung Seite 53

Index dec Name
(hex)
420 ATS filter
(0x1A4)
1 (0x01) On/Off
2 (0x02) Filter criteria
3 (0x03) ATS duration
4 (0x04) ATS reading gates
421 Clear ATS buffer
(0x1A5)
Beispiel: ATS Filter aktivieren, „Time" als Filterkriterium einstellen, "Threshold" auf 2000 ms einstellen.
• Subindex 0x01: activate ATS = 0x01
• Subindex 0x02: 0x00 = Time as filter criteria
• Subindex 0x03: 0x00 0x00 0x07 0xD0 = 2000 ms
• Subindex 0x04: Reading Gates 10 (default value) = 0x00 0x0A (nicht aktiv in dieser Konfiguration)
8.3.2.8 Tag select Filter
Zur Einrichtung einer Tag-Select Maske wird empfohlen SOPAS ET zu verwenden. Es stehen zwei Masken zur
Verfügung. Selektionskriterien können für die Memory-Banks UII/EPC, TID oder USER des Transponders definiert
werden.
Auf dem Reiter Tag Select können Selektionskriterien (Select-Masken) für die Teilnahme von Transpondern an
der Kommunikation mit dem Schreib-/Lesegerät definiert werden. Transponder, die nicht den Selektionskriterien
entsprechen, nehmen nicht am Datenaustausch teil. Sie senden also weder ihre Daten an das Schreib-/Lesegerät
noch wird ihr Dateninhalt durch einen Schreibbefehl verändert. Die Selektion der Transponder erfolgt anhand
deren Dateninhalts.
Durch die Verwendung von Selektionskriterien kann die Effizienz der Transponderkommunikation gesteigert wer‐
den, indem nur bestimmte Transponder an dem Prozess teilnehmen. Damit werden die Kommunikation auf
der Luftschnittstelle und das Prozessieren der Daten im Schreib-/Lesegerät beschleunigt. Darüber hinaus kann
verhindert werden, dass Transponder, deren Dateninhalt nicht verändert werden soll, beschrieben werden.
Die „Tag Select Logic" legt den Zusammenhang bei der Definition mehrerer Select-Masken fest:
8026853/1HLX/2022-09-30 | SICK
Irrtümer und Änderungen vorbehalten
Format Length Access1 Default
(Offset)
Record 8 Byte rw
Bit (56) 1 Bit rw
Bit (48) 8 Bit rw
Bit (16) 32 Bit rw
Bit (0) 16 Bit rw
Bool 1 Bit wo
Value / Range
Value
Adaptive transponder suppression (ATS): Period in which
a transponder remains within the scanning range of the
read/write device without interruption, that transponder
will only output one read result
0 true = Filter on
false = Filter off
0 0 = Time
1 = Reading
Gates
10000 100...43200000
0
10 1...20000
true = Clears the ATS tag buffer
Clear
ATS buf‐
fer
B E T R I E B S A N L E I T U N G | RFU61x IO-Link
8
BEDIENUNG
Remark [Unit]
ATS filter On/Off
Filter criteria
Max Lifetime of a transpon‐
der read by antenna
ATS reading gates
53
