5
MONTAGE
5.2.4
Montagevorrichtung
5.3
Montageort
26
B E T R I E B S A N L E I T U N G | RFU61x IO-Link
Das Gerät kann mithilfe der 2 Befestigungslaschen (beiliegender Befestigungssatz Arti‐
kelnr. 2105772) nach der Anbringung am Gerät von vorn oder hinten montiert werden.
Die zugehörigen 2 Sacklochgewinde M5 für die Befestigungslaschen befinden sich
in der Rückseite des Geräts jeweils außen, in der Vertiefung,
Seite
15.

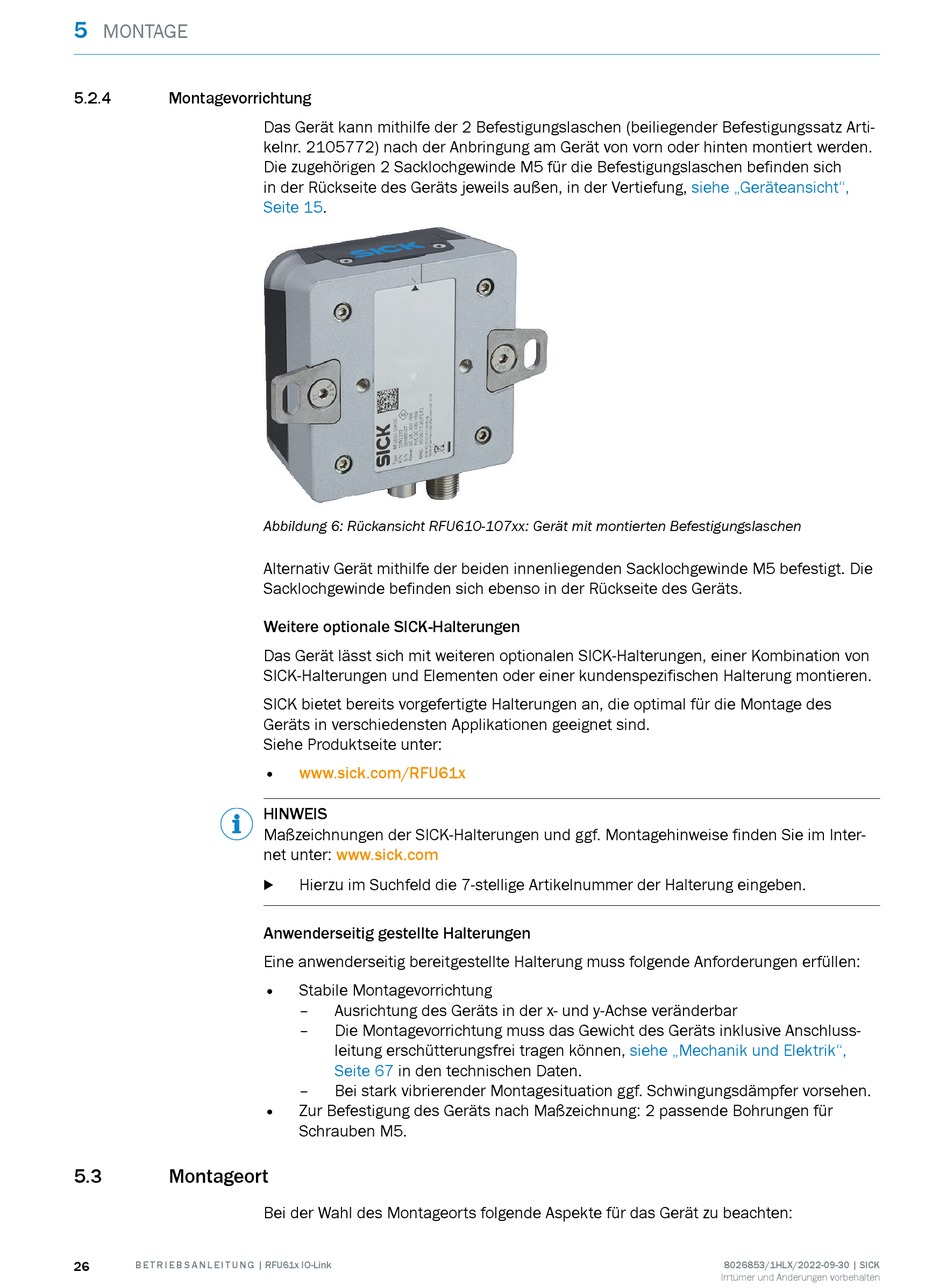

Abbildung 6: Rückansicht RFU610-107xx: Gerät mit montierten Befestigungslaschen
Alternativ Gerät mithilfe der beiden innenliegenden Sacklochgewinde M5 befestigt. Die
Sacklochgewinde befinden sich ebenso in der Rückseite des Geräts.
Weitere optionale SICK-Halterungen
Das Gerät lässt sich mit weiteren optionalen SICK-Halterungen, einer Kombination von
SICK-Halterungen und Elementen oder einer kundenspezifischen Halterung montieren.
SICK bietet bereits vorgefertigte Halterungen an, die optimal für die Montage des
Geräts in verschiedensten Applikationen geeignet sind.
Siehe Produktseite unter:
•
www.sick.com/RFU61x
HINWEIS
Maßzeichnungen der SICK-Halterungen und ggf. Montagehinweise finden Sie im Inter‐
net unter:
www.sick.com
Hierzu im Suchfeld die 7-stellige Artikelnummer der Halterung eingeben.
b
Anwenderseitig gestellte Halterungen
Eine anwenderseitig bereitgestellte Halterung muss folgende Anforderungen erfüllen:
•
Stabile Montagevorrichtung
–
Ausrichtung des Geräts in der x- und y-Achse veränderbar
–
Die Montagevorrichtung muss das Gewicht des Geräts inklusive Anschluss‐
leitung erschütterungsfrei tragen können,
Seite 67
in den technischen Daten.
–
Bei stark vibrierender Montagesituation ggf. Schwingungsdämpfer vorsehen.
•
Zur Befestigung des Geräts nach Maßzeichnung: 2 passende Bohrungen für
Schrauben M5.
Bei der Wahl des Montageorts folgende Aspekte für das Gerät zu beachten:
siehe „Geräteansicht",
siehe „Mechanik und Elektrik",
8026853/1HLX/2022-09-30 | SICK
Irrtümer und Änderungen vorbehalten
