- Seite 1 B E T R I E B S A N L E I T U N G RFCS-HP Track-and-trace-System...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Detaillierte Fehleranalyse................ Statusprotokoll..................Außerbetriebnahme................17 Technische Daten................18 Datenblatt RFID-System................Datenblatt Module..................Datenblatt Antennen................8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... -
Seite 4: Zu Diesem Dokument
Mitgeltende Dokumente von anderen Herstellern Dokument Titel Quelle Betriebsan‐ Impinj R700 www.impinj.com leitung B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 5: Symbole Und Dokumentkonventionen
Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen. ✓ Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung. 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... -
Seite 6: Zu Ihrer Sicherheit
Das Produkt ist vom SICK-Service zu montieren und erstmals in Betrieb zu nehmen. Danach darf das Produkt nur von fachkundigem Personal verwendet werden. B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK... -
Seite 7: Bestimmungswidrige Verwendung
Gefahren selbstständig zu erkennen und zu vermeiden. Dies erfordert z. B.: • Fachliche Ausbildung • Erfahrung • Kenntnis der einschlägigen Bestimmungen und Normen 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... -
Seite 8: Produktbeschreibung

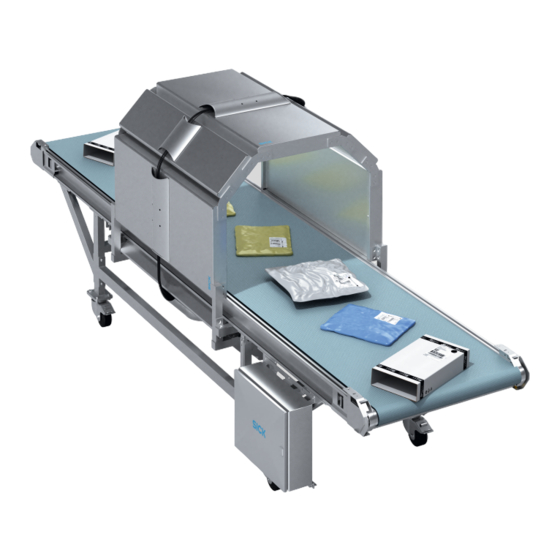

RFID-Transponder innerhalb des RFID-Sys‐ tems. Je nach Ausführung kommen bis zu vier Antennen zum Einsatz. B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Systemaufbau
Befestigungswinkel zum Zusammenbau der Module Montageschienen und Befestigungswinkel zur Aufhängung des RFID-Systems am Förder‐ system 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... - Seite 10 Beim Einsatz von Antennen, die unterhalb des Bands liegen, muss der Bereich zwi‐ schen Antenne und Förderband metallfrei sein. B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK...
-
Seite 11: Funktionsweise
Die genaue Position des Objekts auf dem Förderband nach Durchlaufen der Licht‐ schranke liefert der Messrad-Encoder über die Inkrementalsignale. 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... -
Seite 12: Betrieb
Bedienung und liefert die gewünschten Daten. Alle anwenderspezifischen Parameter werden im Controller auf einer MicroSD-Karte gespeichert. B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Instandhaltung
Prüfen, ob das Messrad ausreichend Kontakt mit dem Förderband besitzt. ► Messrad-Encoder visuell prüfen. ► Abbildung 7: Sichtkontrolle Messrad-Encoder 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... -
Seite 14: Sichtkontrolle Der Leitungen
Anlage spannungsfrei schalten Für die Zeit des Geräteaustauschs die gesamte Anlage spannungsfrei schalten. ► B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Störungsbehebung
Beim Drehen des Messrads müssen die LEDs 5 und 6 im Klemmblock X5 INCREMENT abwechselnd blinken. 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... -
Seite 16: Störungen Im Betrieb
Das System speichert für jeden Fehlertyp jeweils nur die letzten fünf Einträge. HINWEIS Für eine genauere Analyse der Fehlersituation den SICK-Support kontaktieren. B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 17: Außerbetriebnahme
Folgende Baugruppen können Stoffe enthalten, die gesondert entsorgt werden müs‐ sen: • Elektronik: Kondensatoren, Akkumulatoren, Batterien. • Displays: Flüssigkeit in den LC-Displays. 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten... -
Seite 18: Technische Daten
Abmessungen [B × H × T] 650 × 320 × 32 630 × 320 × 40 (mm) B E T R I E B S A N L E I T U N G | RFCS-HP 8028459/2023-08-08 | SICK Irrtümer und Änderungen vorbehalten... - Seite 19 TECHNISCHE DATEN 8028459/2023-08-08 | SICK B E T R I E B S A N L E I T U N G | RFCS-HP Irrtümer und Änderungen vorbehalten...
