3
PRODUKTBESCHREIBUNG
3.1.2
Typenschlüssel
14

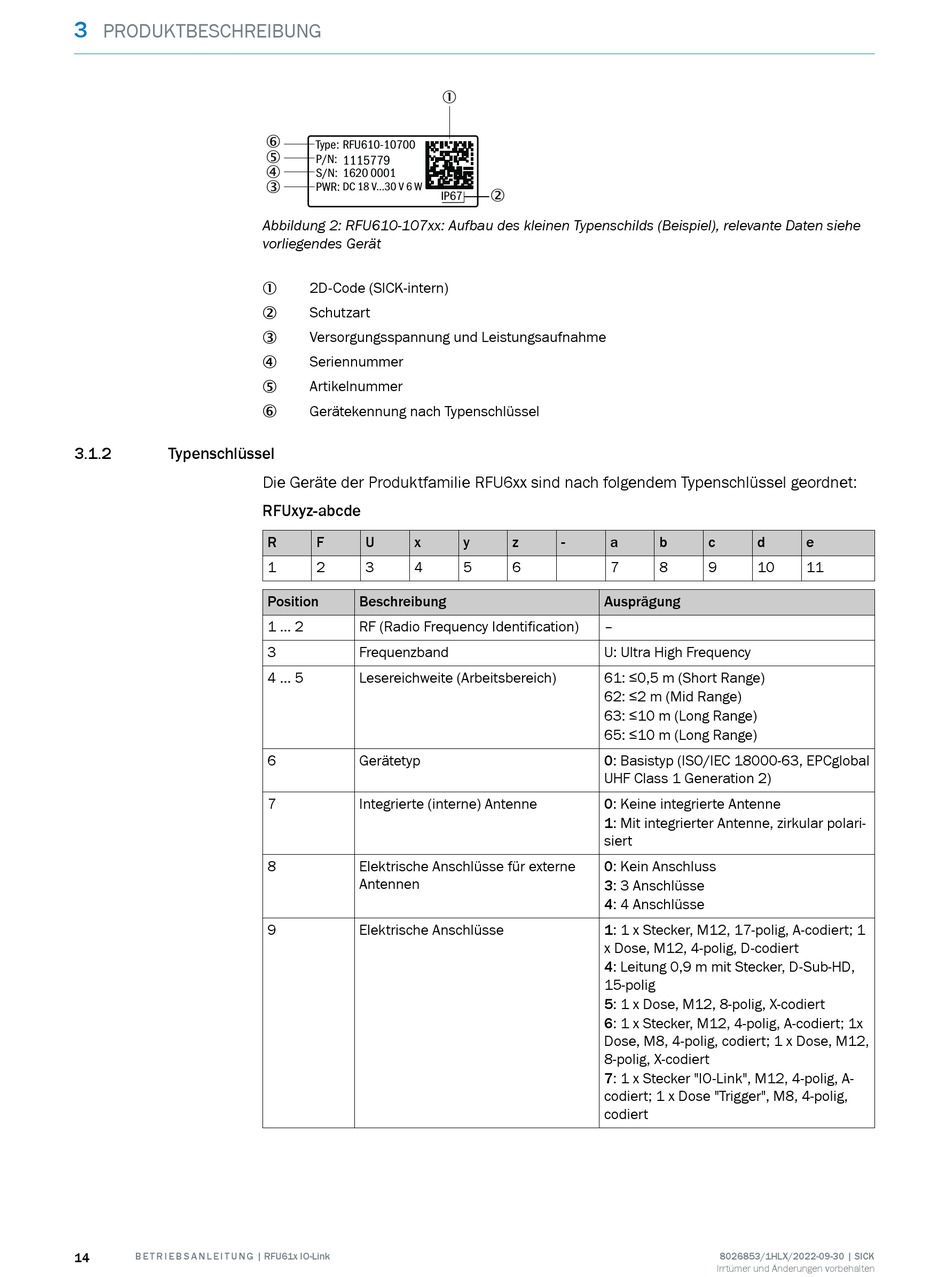

B E T R I E B S A N L E I T U N G | RFU61x IO-Link
6
Type:
RFU610-10700
5
P/N:
1115779
4
S/N:
1620 0001
3
PWR:
DC 18 V...30 V 6 W
IP67
Abbildung 2: RFU610-107xx: Aufbau des kleinen Typenschilds (Beispiel), relevante Daten siehe
vorliegendes Gerät
2D-Code (SICK-intern)
1
Schutzart
2
Versorgungsspannung und Leistungsaufnahme
3
Seriennummer
4
Artikelnummer
5
Gerätekennung nach Typenschlüssel
6
Die Geräte der Produktfamilie RFU6xx sind nach folgendem Typenschlüssel geordnet:
RFUxyz-abcde
R
F
U
x
1
2
3
4
Position
Beschreibung
1 ... 2
RF (Radio Frequency Identification)
3
Frequenzband
4 ... 5
Lesereichweite (Arbeitsbereich)
6
Gerätetyp
7
Integrierte (interne) Antenne
8
Elektrische Anschlüsse für externe
Antennen
9
Elektrische Anschlüsse
1
2
y
z
-
a
5
6
7
Ausprägung
–
U: Ultra High Frequency
61: ≤0,5 m (Short Range)
62: ≤2 m (Mid Range)
63: ≤10 m (Long Range)
65: ≤10 m (Long Range)
0: Basistyp (ISO/IEC 18000-63, EPCglobal
UHF Class 1 Generation 2)
0: Keine integrierte Antenne
1: Mit integrierter Antenne, zirkular polari‐
siert
0: Kein Anschluss
3: 3 Anschlüsse
4: 4 Anschlüsse
1: 1 x Stecker, M12, 17-polig, A-codiert; 1
x Dose, M12, 4-polig, D-codiert
4: Leitung 0,9 m mit Stecker, D-Sub-HD,
15-polig
5: 1 x Dose, M12, 8-polig, X-codiert
6: 1 x Stecker, M12, 4-polig, A-codiert; 1x
Dose, M8, 4-polig, codiert; 1 x Dose, M12,
8-polig, X-codiert
7: 1 x Stecker "IO-Link", M12, 4-polig, A-
codiert; 1 x Dose "Trigger", M8, 4-polig,
codiert
b
c
d
e
8
9
10
11
8026853/1HLX/2022-09-30 | SICK
Irrtümer und Änderungen vorbehalten
