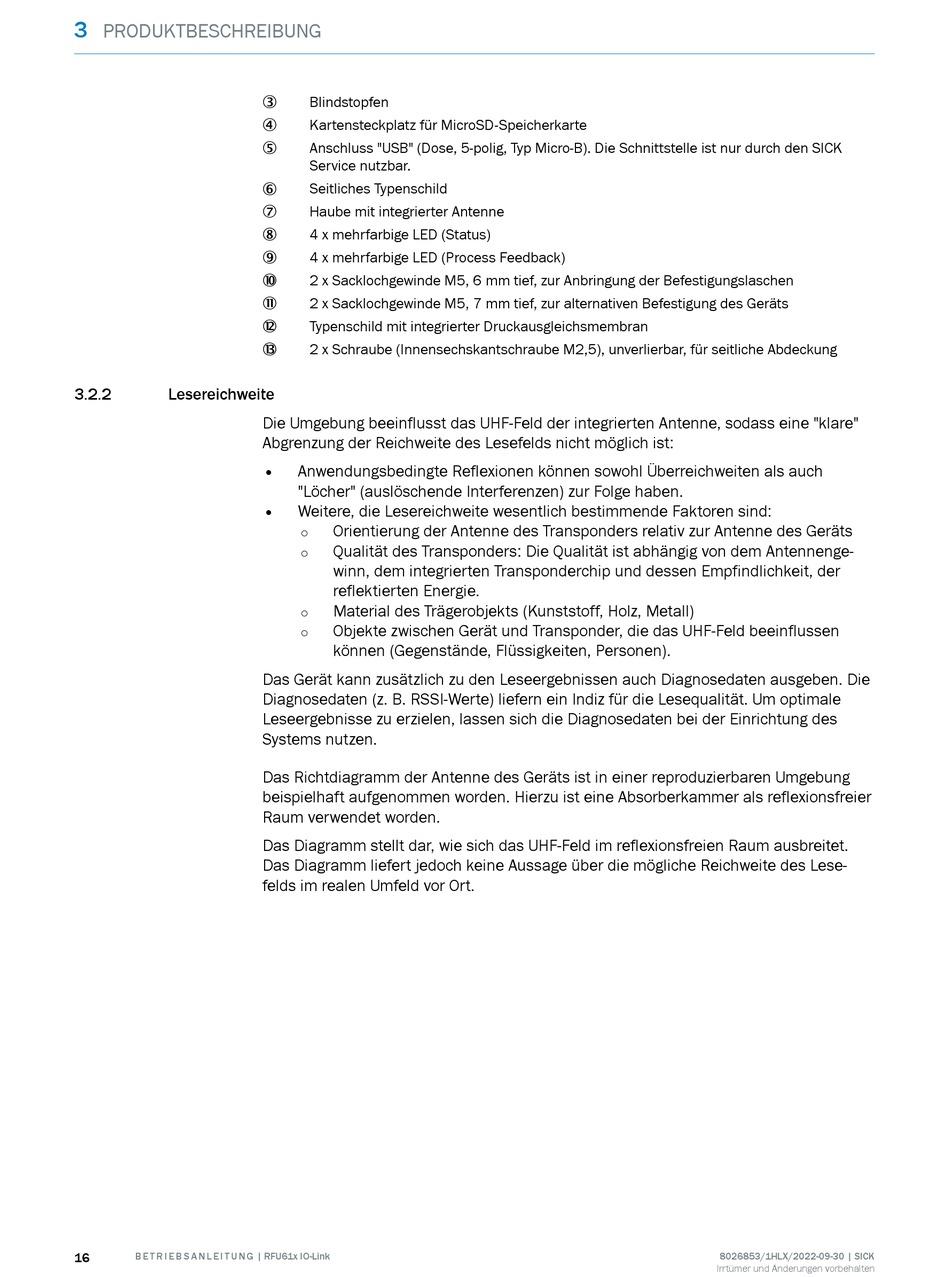

SICK RFU61 IO-Link-Serie Betriebsanleitung Seite 16

Rfid-schreib-/lesegerät (uhf)
Inhaltsverzeichnis

Werbung

3
PRODUKTBESCHREIBUNG
3.2.2
Lesereichweite
16
B E T R I E B S A N L E I T U N G | RFU61x IO-Link
Blindstopfen
3
Kartensteckplatz für MicroSD-Speicherkarte
4
Anschluss "USB" (Dose, 5-polig, Typ Micro-B). Die Schnittstelle ist nur durch den SICK
5
Service nutzbar.
Seitliches Typenschild
6
Haube mit integrierter Antenne
7
4 x mehrfarbige LED (Status)
8
4 x mehrfarbige LED (Process Feedback)
9
2 x Sacklochgewinde M5, 6 mm tief, zur Anbringung der Befestigungslaschen
ß
2 x Sacklochgewinde M5, 7 mm tief, zur alternativen Befestigung des Geräts
à
Typenschild mit integrierter Druckausgleichsmembran
á
2 x Schraube (Innensechskantschraube M2,5), unverlierbar, für seitliche Abdeckung
â
Die Umgebung beeinflusst das UHF-Feld der integrierten Antenne, sodass eine "klare"
Abgrenzung der Reichweite des Lesefelds nicht möglich ist:
Anwendungsbedingte Reflexionen können sowohl Überreichweiten als auch
"Löcher" (auslöschende Interferenzen) zur Folge haben.
Weitere, die Lesereichweite wesentlich bestimmende Faktoren sind:
Orientierung der Antenne des Transponders relativ zur Antenne des Geräts
°
Qualität des Transponders: Die Qualität ist abhängig von dem Antennenge‐
°
winn, dem integrierten Transponderchip und dessen Empfindlichkeit, der
reflektierten Energie.
Material des Trägerobjekts (Kunststoff, Holz, Metall)
°
Objekte zwischen Gerät und Transponder, die das UHF-Feld beeinflussen
°
können (Gegenstände, Flüssigkeiten, Personen).
Das Gerät kann zusätzlich zu den Leseergebnissen auch Diagnosedaten ausgeben. Die
Diagnosedaten (z. B. RSSI-Werte) liefern ein Indiz für die Lesequalität. Um optimale
Leseergebnisse zu erzielen, lassen sich die Diagnosedaten bei der Einrichtung des
Systems nutzen.
Das Richtdiagramm der Antenne des Geräts ist in einer reproduzierbaren Umgebung
beispielhaft aufgenommen worden. Hierzu ist eine Absorberkammer als reflexionsfreier
Raum verwendet worden.
Das Diagramm stellt dar, wie sich das UHF-Feld im reflexionsfreien Raum ausbreitet.
Das Diagramm liefert jedoch keine Aussage über die mögliche Reichweite des Lese‐
felds im realen Umfeld vor Ort.
8026853/1HLX/2022-09-30 | SICK
Irrtümer und Änderungen vorbehalten
