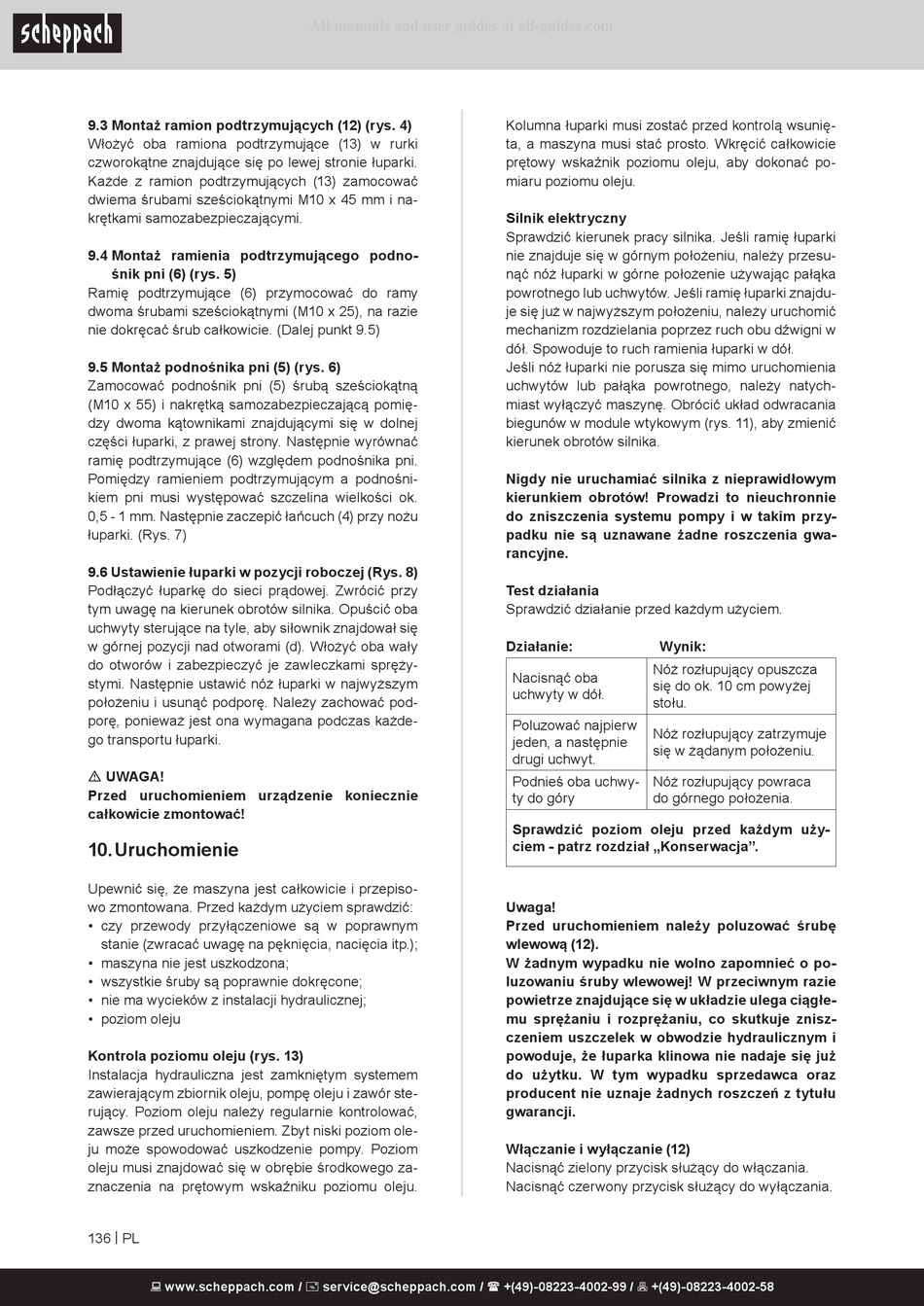

9.3 Montaż ramion podtrzymujących (12) (rys. 4)
Włożyć oba ramiona podtrzymujące (13) w rurki
czworokątne znajdujące się po lewej stronie łuparki.
Każde z ramion podtrzymujących (13) zamocować
dwiema śrubami sześciokątnymi M10 x 45 mm i na-
krętkami samozabezpieczającymi.
9.4 Montaż ramienia podtrzymującego podno-
śnik pni (6) (rys. 5)
Ramię podtrzymujące (6) przymocować do ramy
dwoma śrubami sześciokątnymi (M10 x 25), na razie
nie dokręcać śrub całkowicie. (Dalej punkt 9.5)
9.5 Montaż podnośnika pni (5) (rys. 6)
Zamocować podnośnik pni (5) śrubą sześciokątną
(M10 x 55) i nakrętką samozabezpieczającą pomię-
dzy dwoma kątownikami znajdującymi się w dolnej
części łuparki, z prawej strony. Następnie wyrównać
ramię podtrzymujące (6) względem podnośnika pni.
Pomiędzy ramieniem podtrzymującym a podnośni-
kiem pni musi występować szczelina wielkości ok.
0,5 - 1 mm. Następnie zaczepić łańcuch (4) przy nożu
łuparki. (Rys. 7)
9.6 Ustawienie łuparki w pozycji roboczej (Rys. 8)
Podłączyć łuparkę do sieci prądowej. Zwrócić przy
tym uwagę na kierunek obrotów silnika. Opuścić oba
uchwyty sterujące na tyle, aby siłownik znajdował się
w górnej pozycji nad otworami (d). Włożyć oba wały
do otworów i zabezpieczyć je zawleczkami spręży-
stymi. Następnie ustawić nóż łuparki w najwyższym
położeniu i usunąć podporę. Należy zachować pod-
porę, ponieważ jest ona wymagana podczas każde-
go transportu łuparki.
m UWAGA!
Przed uruchomieniem urządzenie koniecznie
całkowicie zmontować!

10. Uruchomienie

Upewnić się, że maszyna jest całkowicie i przepiso-
wo zmontowana. Przed każdym użyciem sprawdzić:
• czy przewody przyłączeniowe są w poprawnym
stanie (zwracać uwagę na pęknięcia, nacięcia itp.);
• maszyna nie jest uszkodzona;
• wszystkie śruby są poprawnie dokręcone;
• nie ma wycieków z instalacji hydraulicznej;
• poziom oleju
Kontrola poziomu oleju (rys. 13)
Instalacja hydrauliczna jest zamkniętym systemem
zawierającym zbiornik oleju, pompę oleju i zawór ste-
rujący. Poziom oleju należy regularnie kontrolować,
zawsze przed uruchomieniem. Zbyt niski poziom ole-
ju może spowodować uszkodzenie pompy. Poziom
oleju musi znajdować się w obrębie środkowego za-
znaczenia na prętowym wskaźniku poziomu oleju.
136 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
Kolumna łuparki musi zostać przed kontrolą wsunię-
ta, a maszyna musi stać prosto. Wkręcić całkowicie
prętowy wskaźnik poziomu oleju, aby dokonać po-
miaru poziomu oleju.
Silnik elektryczny
Sprawdzić kierunek pracy silnika. Jeśli ramię łuparki
nie znajduje się w górnym położeniu, należy przesu-
nąć nóż łuparki w górne położenie używając pałąka
powrotnego lub uchwytów. Jeśli ramię łuparki znajdu-
je się już w najwyższym położeniu, należy uruchomić
mechanizm rozdzielania poprzez ruch obu dźwigni w
dół. Spowoduje to ruch ramienia łuparki w dół.
Jeśli nóż łuparki nie porusza się mimo uruchomienia
uchwytów lub pałąka powrotnego, należy natych-
miast wyłączyć maszynę. Obrócić układ odwracania
biegunów w module wtykowym (rys. 11), aby zmienić
kierunek obrotów silnika.
Nigdy nie uruchamiać silnika z nieprawidłowym
kierunkiem obrotów! Prowadzi to nieuchronnie
do zniszczenia systemu pompy i w takim przy-
padku nie są uznawane żadne roszczenia gwa-
rancyjne.
Test działania
Sprawdzić działanie przed każdym użyciem.
Działanie: Wynik:
Nóż rozłupujący opuszcza
Nacisnąć oba
się do ok. 10 cm powyżej
uchwyty w dół.
stołu.
Poluzować najpierw
Nóż rozłupujący zatrzymuje
jeden, a następnie
się w żądanym położeniu.
drugi uchwyt.
Podnieś oba uchwy- Nóż rozłupujący powraca
ty do góry do górnego położenia.
Sprawdzić poziom oleju przed każdym uży-
ciem - patrz rozdział „Konserwacja".
Uwaga!
Przed uruchomieniem należy poluzować śrubę
wlewową (12).
W żadnym wypadku nie wolno zapomnieć o po-
luzowaniu śruby wlewowej! W przeciwnym razie
powietrze znajdujące się w układzie ulega ciągłe-
mu sprężaniu i rozprężaniu, co skutkuje znisz-
czeniem uszczelek w obwodzie hydraulicznym i
powoduje, że łuparka klinowa nie nadaje się już
do użytku. W tym wypadku sprzedawca oraz
producent nie uznaje żadnych roszczeń z tytułu
gwarancji.
Włączanie i wyłączanie (12)
Nacisnąć zielony przycisk służący do włączania.
Nacisnąć czerwony przycisk służący do wyłączania.
