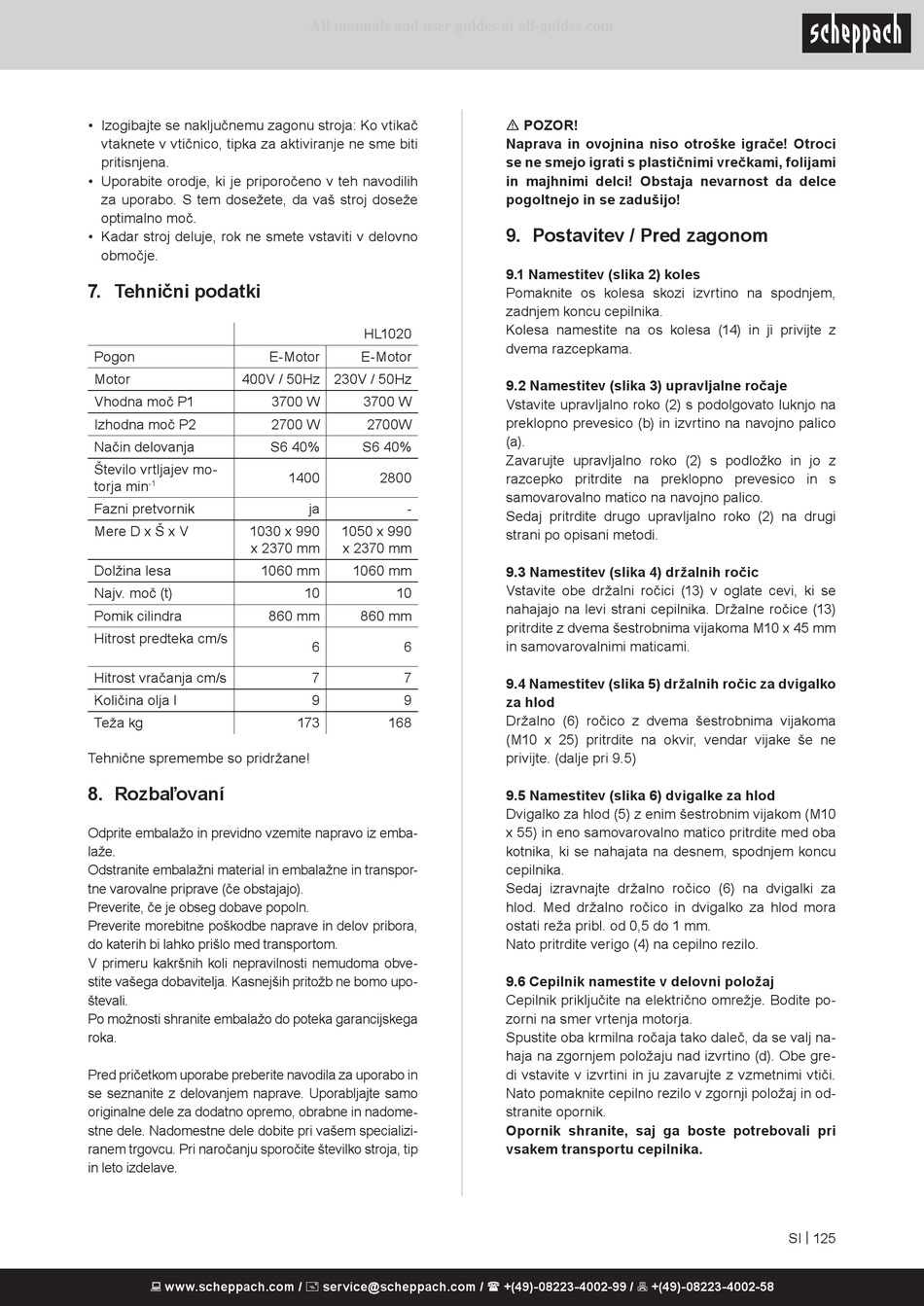

• Izogibajte se naključnemu zagonu stroja: Ko vtikač
vtaknete v vtičnico, tipka za aktiviranje ne sme biti
pritisnjena.
• Uporabite orodje, ki je priporočeno v teh navodilih
za uporabo. S tem dosežete, da vaš stroj doseže
optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno
območje.
7. Tehnični podatki
Pogon
Motor 400V / 50Hz 230V / 50Hz
Vhodna moč P1
Izhodna moč P2
Način delovanja
Število vrtljajev mo-
torja min
-1
Fazni pretvornik
Mere D x Š x V 1030 x 990
x 2370 mm
Dolžina lesa 1060 mm
Najv. moč (t)
Pomik cilindra
Hitrost predteka cm/s
Hitrost vračanja cm/s
Količina olja l
Teža kg
Tehnične spremembe so pridržane!
8. Rozbaľovaní
Odprite embalažo in previdno vzemite napravo iz emba-
laže.
Odstranite embalažni material in embalažne in transpor-
tne varovalne priprave (če obstajajo).
Preverite, če je obseg dobave popoln.
Preverite morebitne poškodbe naprave in delov pribora,
do katerih bi lahko prišlo med transportom.
V primeru kakršnih koli nepravilnosti nemudoma obve-
stite vašega dobavitelja. Kasnejših pritožb ne bomo upo-
števali.
Po možnosti shranite embalažo do poteka garancijskega
roka.
Pred pričetkom uporabe preberite navodila za uporabo in
se seznanite z delovanjem naprave. Uporabljajte samo
originalne dele za dodatno opremo, obrabne in nadome-
stne dele. Nadomestne dele dobite pri vašem specializi-
ranem trgovcu. Pri naročanju sporočite številko stroja, tip
in leto izdelave.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
HL1020
E-Motor E-Motor
3700 W 3700 W
2700 W 2700W
S6 40% S6 40%
1400 2800
ja -
1050 x 990
x 2370 mm
1060 mm
10 10
860 mm 860 mm
6 6
7 7
9 9
173 168
m POZOR!
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folijami
in majhnimi delci! Obstaja nevarnost da delce
pogoltnejo in se zadušijo!

9. Postavitev / Pred zagonom

9.1 Namestitev (slika 2) koles
Pomaknite os kolesa skozi izvrtino na spodnjem,
zadnjem koncu cepilnika.
Kolesa namestite na os kolesa (14) in ji privijte z
dvema razcepkama.
9.2 Namestitev (slika 3) upravljalne ročaje
Vstavite upravljalno roko (2) s podolgovato luknjo na
preklopno prevesico (b) in izvrtino na navojno palico
(a).
Zavarujte upravljalno roko (2) s podložko in jo z
razcepko pritrdite na preklopno prevesico in s
samovarovalno matico na navojno palico.
Sedaj pritrdite drugo upravljalno roko (2) na drugi
strani po opisani metodi.
9.3 Namestitev (slika 4) držalnih ročic
Vstavite obe držalni ročici (13) v oglate cevi, ki se
nahajajo na levi strani cepilnika. Držalne ročice (13)
pritrdite z dvema šestrobnima vijakoma M10 x 45 mm
in samovarovalnimi maticami.
9.4 Namestitev (slika 5) držalnih ročic za dvigalko
za hlod
Držalno (6) ročico z dvema šestrobnima vijakoma
(M10 x 25) pritrdite na okvir, vendar vijake še ne
privijte. (dalje pri 9.5)
9.5 Namestitev (slika 6) dvigalke za hlod
Dvigalko za hlod (5) z enim šestrobnim vijakom (M10
x 55) in eno samovarovalno matico pritrdite med oba
kotnika, ki se nahajata na desnem, spodnjem koncu
cepilnika.
Sedaj izravnajte držalno ročico (6) na dvigalki za
hlod. Med držalno ročico in dvigalko za hlod mora
ostati reža pribl. od 0,5 do 1 mm.
Nato pritrdite verigo (4) na cepilno rezilo.
9.6 Cepilnik namestite v delovni položaj
Cepilnik priključite na električno omrežje. Bodite po-
zorni na smer vrtenja motorja.
Spustite oba krmilna ročaja tako daleč, da se valj na-
haja na zgornjem položaju nad izvrtino (d). Obe gre-
di vstavite v izvrtini in ju zavarujte z vzmetnimi vtiči.
Nato pomaknite cepilno rezilo v zgornji položaj in od-
stranite opornik.
Opornik shranite, saj ga boste potrebovali pri
vsakem transportu cepilnika.
SI | 125
