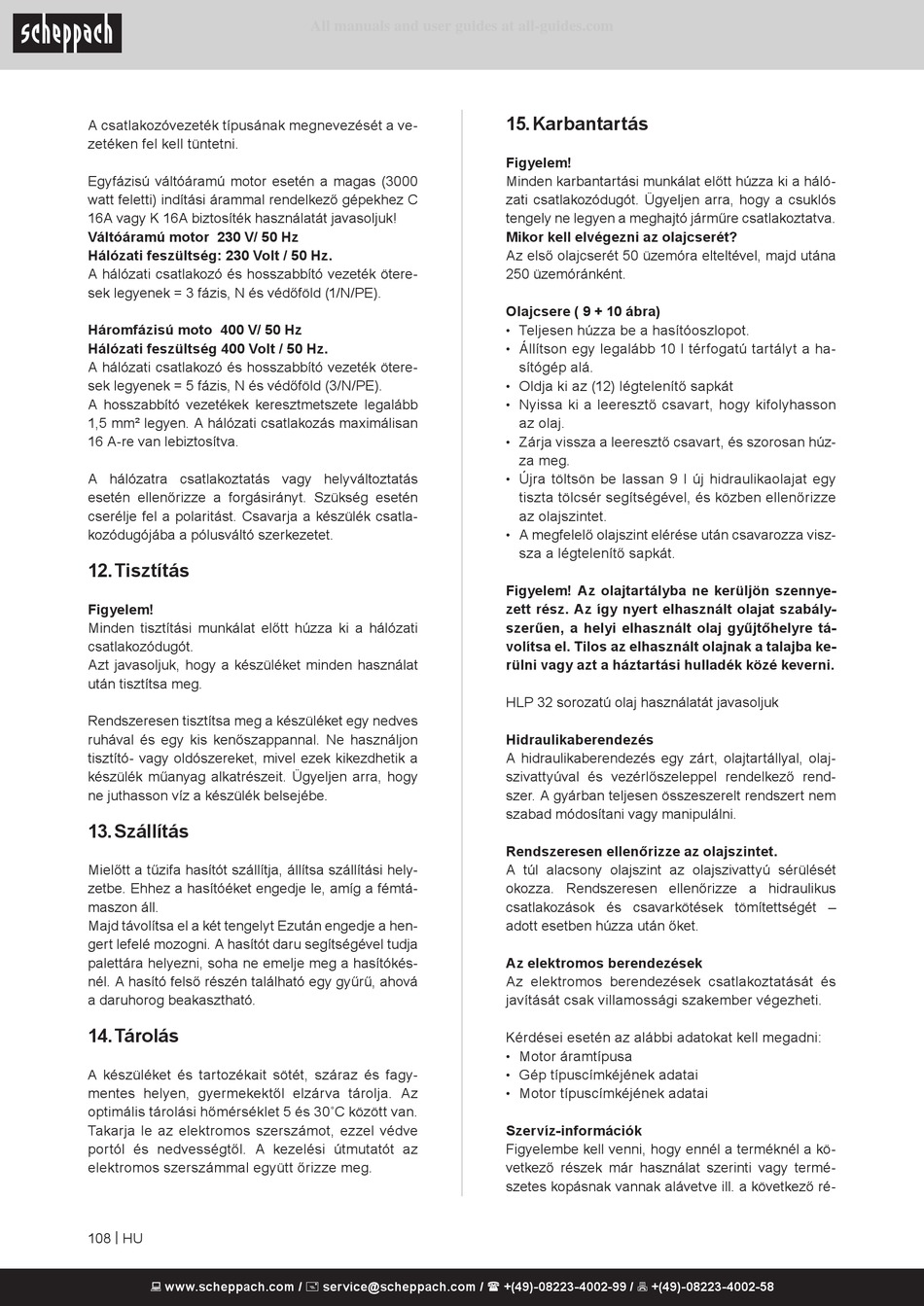

Tisztítás; Szállítás; Tárolás; Karbantartás - Scheppach 5905313902 Originalbetriebsanleitung

A csatlakozóvezeték típusának megnevezését a ve-
zetéken fel kell tüntetni.
Egyfázisú váltóáramú motor esetén a magas (3000
watt feletti) indítási árammal rendelkező gépekhez C
16A vagy K 16A biztosíték használatát javasoljuk!
Váltóáramú motor 230 V/ 50 Hz
Hálózati feszültség: 230 Volt / 50 Hz.
A hálózati csatlakozó és hosszabbító vezeték ötere-
sek legyenek = 3 fázis, N és védőföld (1/N/PE).
Háromfázisú moto 400 V/ 50 Hz
Hálózati feszültség 400 Volt / 50 Hz.
A hálózati csatlakozó és hosszabbító vezeték ötere-
sek legyenek = 5 fázis, N és védőföld (3/N/PE).
A hosszabbító vezetékek keresztmetszete legalább
1,5 mm² legyen. A hálózati csatlakozás maximálisan
16 A-re van lebiztosítva.
A hálózatra csatlakoztatás vagy helyváltoztatás
esetén ellenőrizze a forgásirányt. Szükség esetén
cserélje fel a polaritást. Csavarja a készülék csatla-
kozódugójába a pólusváltó szerkezetet.
12. Tisztítás
Figyelem!
Minden tisztítási munkálat előtt húzza ki a hálózati
csatlakozódugót.
Azt javasoljuk, hogy a készüléket minden használat
után tisztítsa meg.
Rendszeresen tisztítsa meg a készüléket egy nedves
ruhával és egy kis kenőszappannal. Ne használjon
tisztító- vagy oldószereket, mivel ezek kikezdhetik a
készülék műanyag alkatrészeit. Ügyeljen arra, hogy
ne juthasson víz a készülék belsejébe.
13. Szállítás
Mielőtt a tűzifa hasítót szállítja, állítsa szállítási hely-
zetbe. Ehhez a hasítóéket engedje le, amíg a fémtá-
maszon áll.
Majd távolítsa el a két tengelyt Ezután engedje a hen-
gert lefelé mozogni. A hasítót daru segítségével tudja
palettára helyezni, soha ne emelje meg a hasítókés-
nél. A hasító felső részén található egy gyűrű, ahová
a daruhorog beakasztható.
14. Tárolás
készüléket és tartozékait sötét, száraz és fagy-
A
mentes helyen, gyermekektől elzárva tárolja. Az
optimális tárolási hőmérséklet 5 és 30˚C között van.
Takarja le az elektromos szerszámot, ezzel védve
portól és nedvességtől. A kezelési útmutatót az
elektromos szerszámmal együtt őrizze meg.
108 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
15. Karbantartás
Figyelem!
Minden karbantartási munkálat előtt húzza ki a háló-
zati csatlakozódugót. Ügyeljen arra, hogy a csuklós
tengely ne legyen a meghajtó járműre csatlakoztatva.
Mikor kell elvégezni az olajcserét?
Az első olajcserét 50 üzemóra elteltével, majd utána
250 üzemóránként.
Olajcsere ( 9 + 10 ábra)
Teljesen húzza be a hasítóoszlopot.
•
Állítson egy legalább 10 l térfogatú tartályt a ha-
•
sítógép alá.
Oldja ki az (12) légtelenítő sapkát
•
Nyissa ki a leeresztő csavart, hogy kifolyhasson
•
az olaj.
• Zárja vissza a leeresztő csavart, és szorosan húz-
za meg.
Újra töltsön be lassan 9 l új hidraulikaolajat egy
•
tiszta tölcsér segítségével, és közben ellenőrizze
az olajszintet.
A megfelelő olajszint elérése után csavarozza visz-
•
sza a légtelenítő sapkát.
Figyelem! Az olajtartályba ne kerüljön szennye-
zett rész. Az így nyert elhasznált olajat szabály-
szerűen, a helyi elhasznált olaj gyűjtőhelyre tá-
volítsa el. Tilos az elhasznált olajnak a talajba ke-
rülni vagy azt a háztartási hulladék közé keverni.
HLP 32 sorozatú olaj használatát javasoljuk
Hidraulikaberendezés
A hidraulikaberendezés egy zárt, olajtartállyal, olaj-
szivattyúval és vezérlőszeleppel rendelkező rend-
szer. A gyárban teljesen összeszerelt rendszert nem
szabad módosítani vagy manipulálni.
Rendszeresen ellenőrizze az olajszintet.
A túl alacsony olajszint az olajszivattyú sérülését
okozza. Rendszeresen ellenőrizze a hidraulikus
csatlakozások és csavarkötések tömítettségét –
adott esetben húzza után őket.
Az elektromos berendezések
Az elektromos berendezések csatlakoztatását és
javítását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
Gép típuscímkéjének adatai
•
Motor típuscímkéjének adatai
•
Szervíz-információk
Figyelembe kell venni, hogy ennél a terméknél a kö-
vetkező részek már használat szerinti vagy termé-
szetes kopásnak vannak alávetve ill. a következő ré-
