6 Steckverbindungen herstellen
6
Steckverbindungen herstellen
3.
4.
1.

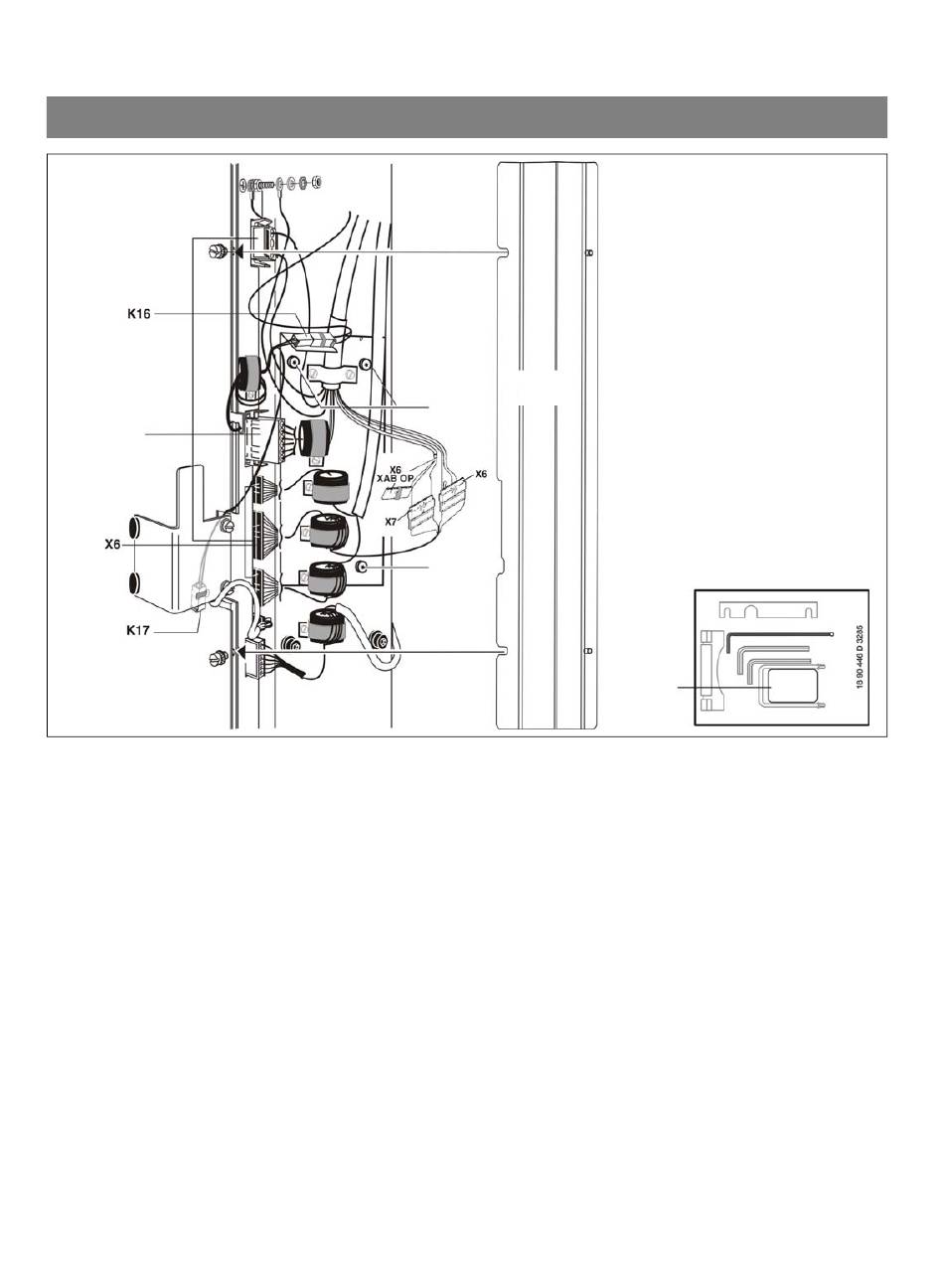

Montageblech mit drei Schrauben G und Fächerschei-
ben festschrauben.
2.
Die Erdleitung (grün/gelb) wie gezeigt befestigen.
3.
Stecker des Laser Lichtvisiers auf K16 aufstecken.
4.
Fünf Stecker aufstecken. Kodierung der Stecker unbe-
dingt beachten!
5.
Abschirmblech der Verpackung Nr. 1 entnehmen.
Bleche auseinanderdrücken, Abschirmblech einschie-
ben und Schrauben A wieder festziehen.
12
2.
1.
G
G
Sirona Dental Systems GmbH
5.
X6 XAB OP nicht belegt
Montagematerial
G
60 82 411 D 3285
D 3285.031.05.05.01
