2 Stativ montieren
2
Stativ montieren
C
A
ACHTUNG
Die Kabellänge von Netz- und Steuerleitung
recht hinter der Stativsäule mindestens 0,75m (bei kurzem
Stativ 0,65m) Spielraum haben, um der Bewegung des Ge-
rätes im Betrieb folgen zu können.

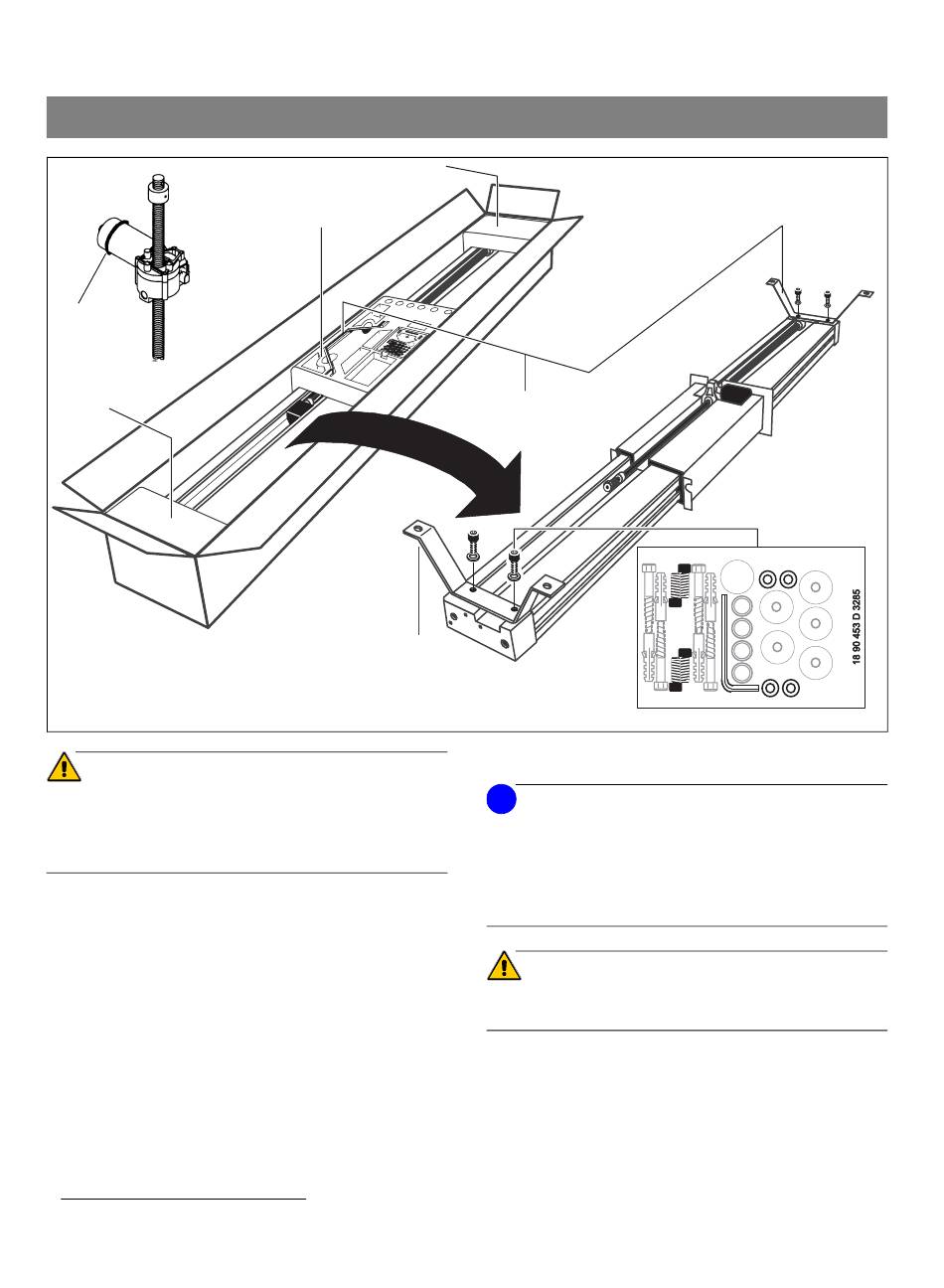

1.
Styropor-Transportsicherung mit eingelegtem Monta-
gematerial herausnehmen.
2.
Stativ aus der Verpackung heben.
Styropor-Transportsicherungen A entfernen.
Schutzpapier von der Spindel entfernen.
Transportsicherungs-O-Ring C von Antriebsmotor M4
entfernen.
3.
Wandabstandshalter mit Scheiben und Innensechs-
kantschrauben am Stativ festschrauben.
1.
Steuerleitung nur bei Fernbedienung.
6
A
1.
2.
4.
B
1
muss senk-
3.
4.
i
HINWEIS
Kann das Stativ nicht am Boden befestigt werden, ist ein
zweiter Wandabstandshalter B am unteren Ende des Sta-
tivs zu montieren.
Der zweite Wandabstandshalter ist Sonderbestellung und
befindet sich in der Verpackung Nr. 1.
ACHTUNG
Das Gerät muss an zwei Befestigungsstellen sicher mon-
tiert werden.
Sirona Dental Systems GmbH
Oberes
Ende
Montagematerial
60 82 411 D 3285
D 3285.031.05.05.01
