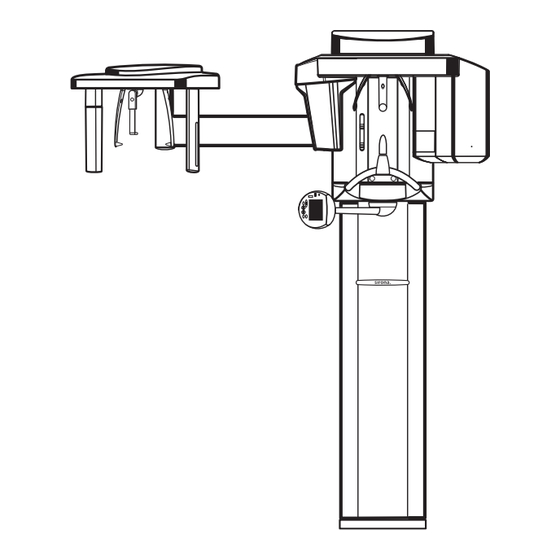

Sirona ORTHOPHOS XG 3D Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Sirona Anleitungen
  4. Medizinische Ausstattung
  5. ORTHOPHOS XG 3D
  6. Installationsanleitung

Sirona ORTHOPHOS XG 3D Installationsanleitung

Vorschau ausblenden Andere Handbücher für ORTHOPHOS XG 3D:
Inhaltsverzeichnis

Quicklinks

MRKOMNR
kÉì=~ÄW==
loqelmelp=ud=Pa
fåëí~ää~íáçåë~åäÉáíìåÖ
aÉìíëÅÜ
Titelseite
=
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sirona ORTHOPHOS XG 3D

Inhaltszusammenfassung für Sirona ORTHOPHOS XG 3D

  • Seite 1 MRKOMNR kÉì=~ÄW== loqelmelp=ud=Pa fåëí~ää~íáçåë~åäÉáíìåÖ aÉìíëÅÜ Titelseite...

  • Seite 3: Inhaltsverzeichnis

    Sirona Dental Systems GmbH Installationsanleitung ORTHOPHOS XG 3D Inhaltsverzeichnis Über diese Installationsanleitung................Geltungsbereich ................... Weitere benötigte Dokumente..............Aufbau der Unterlage ................... 1.3.1 Kennzeichnung der Gefahrenstufen ..........1.3.2 Verwendete Formatierungen und Zeichen ........Sicherheitshinweise....................Hinweise am Gerät..................Festanschluss ....................Lüftungsschlitze.................... Kondensatbildung..................
  • Seite 4 Sirona Dental Systems GmbH Installationsanleitung ORTHOPHOS XG 3D Lieferung und Transport ................... Lieferung ....................... 4.1.1 ORTHOPHOS XG 3D ................ 4.1.1.1 Zubehör..................4.1.1.2 Hygieneschutz ................4.1.1.3 3D-Modul ..................4.1.2 Ceph-Ausleger ................... 4.1.2.1 Zubehör..................4.1.2.2 Hygieneschutz ................4.1.3 Justiersätze ..................Transport zum Aufstellort ................
  • Seite 5 Sirona Dental Systems GmbH Installationsanleitung ORTHOPHOS XG 3D Installation: Fernauslösung..................Montagematerial................... Benötigtes Werkzeug ................... Montage ....................... Steuerleitungen (REMOTE) anschließen ............. 7.4.1 Installationsvariante 1: ohne Auslösetaster und Spiralkabel ..... 7.4.2 Installationsvariante 2: mit Auslösetaster und Spiralkabel ....X-Ray-Warnleuchte anschließen..............Abschließende Montagearbeiten..............
  • Seite 6 Sirona Dental Systems GmbH Installationsanleitung ORTHOPHOS XG 3D Inbetriebnahme ......................11.1 Verkleidungsteile anbringen................11.2 Stirn- und Schläfenstützen einsetzen............11.3 Ceph-Sensor einsetzen (bei Option mit Ceph) ..........11.4 IT-Paket installieren ..................11.5 Gerät einschalten ..................11.5.1 Werkeinstellung nach dem Einschalten ..........
  • Seite 7 Sirona Dental Systems GmbH Installationsanleitung ORTHOPHOS XG 3D 11.10.3.11S017: Testschritt 15 ..............11.10.3.12S017: Testschritt 17 ..............11.10.3.13S017: Testschritt 18 (nur bei Okklusalaufbiss)......11.10.3.14S017: Testschritt 21 ..............11.10.4S018: Service der Höhenverstellung..........11.10.4.1 S018: Testschritt 2 ............... 11.10.4.2 S018: Testschritt 3 ...............
  • Seite 8 Sirona Dental Systems GmbH Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" ..192 12.2.1 2D Justage ..................192 12.2.1.1 Pan - Sensorjustage ..............192 12.2.1.2 Pan Blende ................... 196 12.2.1.3 Pan Symmetrie ................200 12.2.1.4 Ceph - Primaerblende..............

  • Seite 9: Über Diese Installationsanleitung

    Geltungsbereich Geltungsbereich Geltungsbereich Installationsanleitung: XG 3D Diese Installationsanleitung beschreibt die Installation des digitalen Volumentomografen ORTHOPHOS XG 3D / Ceph. Sie ist ausschließlich für geschulte, autorisierte Händler und Servicetechniker vorgesehen. Weitere benötigte Dokumente Weitere benötigte Dokumente Zusätzlich zu dieser Installationsanleitung benötigen Sie folgende...

  • Seite 10: Aufbau Der Unterlage

    1 Über diese Installationsanleitung Sirona Dental Systems GmbH 1.3 Aufbau der Unterlage Installationsanleitung ORTHOPHOS XG 3D Aufbau der Unterlage Aufbau der Unterlage 1.3.1 Kennzeichnung der Gefahrenstufen Kennzeichnung der Gefahrenstufen Zur Vermeidung von Personen- und Sachschäden beachten Sie die in diesem Dokument aufgeführten Warn- und Sicherheitshinweise. Diese...

  • Seite 11: Sicherheitshinweise

    Bedeutung: Beachten Sie beim Betrieb des Geräts die Gebrauchsanweisung. Dieses Symbol ist auf dem Typenschild des Geräts angebracht. Bedeutung: Die Begleitpapiere stehen auf der Homepage von Sirona zur Verfügung. Elektrostatische Aufladung (ESD) Stifte oder Buchsen von Steckern, die mit einem ESD-Warnschild versehen sind, dürfen ohne ESD-Schutzmaßnahmen anzuwenden...

  • Seite 12: Kondensatbildung

    Daten. Qualifikation des Servicepersonals Qualifikation des Servicepersonals Die Installation und Inbetriebnahme darf nur von Personal durchgeführt werden, das von Sirona dazu autorisiert ist. Gerät einschalten Gerät einschalten Sicherheitshinweis Gerät einschalten: Techniker Beim Einschalten des Geräts darf keine Person im Gerät positioniert sein, da diese durch eine Fehlfunktion verletzt werden könnte.

  • Seite 13: Änderungen Am Gerät

    Dritte beeinträchtigen könnten, sind aufgrund gesetzlicher Vorschriften nicht statthaft! Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original-Zubehör von Sirona oder von Sirona freigegebenem Zubehör Dritter betrieben werden. Der Benutzer trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör.

  • Seite 14: Gerätebeschreibung

    Installationsanleitung ORTHOPHOS XG 3D Gerätebeschreibung Gerätebeschreibung Geräteausführungen Geräteausführungen Geräteausführung XG3D ORTHOPHOS XG 3D, digitaler Volumentomograf ORTHOPHOS XG 3D / Ceph, digitaler Volumentomograf mit Cephalometer, Linksausleger ORTHOPHOS XG 3D / Ceph, digitaler Volumentomograf mit Cephalometer, Rechtsausleger 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 15: Sensorausführungen

    Sirona Dental Systems GmbH 3 Gerätebeschreibung Installationsanleitung ORTHOPHOS XG 3D 3.2 Sensorausführungen Sensorausführungen Sensor XG PAN: Sensor für Panoramaröntgen (Pan) Sensorausführungen Sensor XG CEPH: Sensor für Panorama- und Fernröntgenröntgen (Ceph) Kombisensor PAN/3D: Sensor für Panoramaröntgen (PAN) und Volumenaufnahmen (3D) 63 03 445 D3352...

  • Seite 16: Maße / Raumbedarf

    3 Gerätebeschreibung Sirona Dental Systems GmbH 3.3 Maße / Raumbedarf Installationsanleitung ORTHOPHOS XG 3D Maße / Raumbedarf Maße / Raumbedarf 3.3.1 Frontansicht Frontansicht ACHTUNG Gerät kann an die Decke fahren. Die minimale Deckenhöhe für eine Installation sollte 2,10 m (82 3/4") betragen.

  • Seite 17: Draufsicht

    Sirona Dental Systems GmbH 3 Gerätebeschreibung Installationsanleitung ORTHOPHOS XG 3D 3.3 Maße / Raumbedarf 3.3.2 Draufsicht Draufsicht WICHTIG Die Maßangaben in den Zeichnungen sind alternativ in mm und Zoll angegeben. Draufsicht: XG 3D min. 23 5/8” 20 1/2“ 16 1/2”...

  • Seite 18: Draufsicht Auf Standfuß

    3 Gerätebeschreibung Sirona Dental Systems GmbH 3.3 Maße / Raumbedarf Installationsanleitung ORTHOPHOS XG 3D 3.3.3 Draufsicht auf Standfuß Draufsicht auf Standfuß WICHTIG Die Maßangaben in den Zeichnungen sind alternativ in mm und Zoll angegeben. Draufsicht Standfuß: XG 3 / 5 / 3D / 3Dready min.

  • Seite 19: Aufstellmöglichkeiten

    Sirona Dental Systems GmbH 3 Gerätebeschreibung Installationsanleitung ORTHOPHOS XG 3D 3.4 Aufstellmöglichkeiten Aufstellmöglichkeiten Aufstellmöglichkeiten Standardausführung Wandmontage mit 1 Wandhalter (kurz) und Fixierung am Boden, wenn bauseitig die Montage an der Wand und am Boden möglich ist (siehe Kapitel "Standardausführung [ → 36]").

  • Seite 20: Installationsvarianten

    3 Gerätebeschreibung Sirona Dental Systems GmbH 3.5 Installationsvarianten Installationsanleitung ORTHOPHOS XG 3D Installationsvarianten Installationsvarianten Standardinstallation ohne Fernauslösung mit Auslösetaster am Spiralkabel Gerät Behandlungsraum. Installationsvariante 1 mit Fernauslösung ohne Gerät außerhalb des Röntgenraumes Auslösetaster am Spiralkabel (siehe Kapitel Installationsvariante 1: ohne Auslösetaster und Spiralkabel [ → 66]).

  • Seite 21: Lieferung Und Transport

    Sirona Dental Systems GmbH 4 Lieferung und Transport Installationsanleitung ORTHOPHOS XG 3D 4.1 Lieferung Lieferung und Transport Lieferung und Transport Lieferung Lieferung Beschädigung nach Lieferung ACHTUNG Möglicher Transportschaden Wenn die Lieferung beim Transport beschädigt worden ist, dokumentieren Sie den Schaden sorgfältig und setzen Sie sich umgehend mit dem zuständigen Spediteur in Verbindung.

  • Seite 22: Entsorgung Des Verpackungsmaterials

    Nehmen Sie den Zustand der Indikatoren für etwaige Garantieansprüche in das Inbetriebnahme-Protokoll auf. Verpackungsmaterial entsorgen Entsorgung des Verpackungsmaterials Schicken Sie das Verpackungsmaterial an Sirona zurück oder entsorgen Sie es nach den in Ihrem Land geltenden gesetzlichen Bestimmungen. 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 23: Orthophos Xg 3D

    Sirona Dental Systems GmbH 4 Lieferung und Transport Installationsanleitung ORTHOPHOS XG 3D 4.1 Lieferung 4.1.1 ORTHOPHOS XG 3D ORTHOPHOS XG 3D Abmessungen und Gewicht Abmessungen Länge Breite Höhe in cm in inch 78 3/4 27 1/8 Gewicht in kg in lbs Lieferumfang Die Verpackung des Röntgengerätes ist als Transport und Aufstellhilfe...

  • Seite 24: Zubehör

    4 Lieferung und Transport Sirona Dental Systems GmbH 4.1 Lieferung Installationsanleitung ORTHOPHOS XG 3D ● Software 2D / 3D ● Prüfkörper XG Ceph ● Zubehör und Hygieneschutzhüllen [ → 27] ● Montagematerial 1+2 [ → 36] ● Sicherungsgurt ● Nadelphantom XG, Justagephantom Ceph, Konstanzprüfkörper XG 3D, Kontrastelement XG...
  • Seite 25 Sirona Dental Systems GmbH 4 Lieferung und Transport Installationsanleitung ORTHOPHOS XG 3D 4.1 Lieferung Zubehör Kinnauflage Aufbiss (5x) Aufbiss-Stäbchen (1x) Bügel (1x) Auflage (1x) Kinnauflage (1x) Anlagesegment blau (1x) Aufbiss-Stück blau (1x) Anlagesegment Standard gelb (1x) Aufbiss-Stück Standard gelb (1x) 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 26 4 Lieferung und Transport Sirona Dental Systems GmbH 4.1 Lieferung Installationsanleitung ORTHOPHOS XG 3D Starrer Aufbiss (1x) Aufbissplattenhalter OK (Oberkiefer) (1x) Aufbissplattenhalter UK (Unterkiefer) (1x) Okklusalaufbiss (1x) Universalaufbiss (1x) Aufbissschaum (100x) 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 27: Hygieneschutz

    Sirona Dental Systems GmbH 4 Lieferung und Transport Installationsanleitung ORTHOPHOS XG 3D 4.1 Lieferung Hygieneschutz 4.1.1.2 Hygieneschutz Stirn- und Schläfenstützen (500x) Aufbiss (500x) Kinnauflage und Bügel (100x) Aufbiss-Stücke und (500x) Anlagesegmente Starrer Aufbiss 500x Hygiene XG Griff (100x) 63 03 445 D3352...

  • Seite 28: 3D-Modul

    4 Lieferung und Transport Sirona Dental Systems GmbH 4.1 Lieferung Installationsanleitung ORTHOPHOS XG 3D 3D-Modul 4.1.1.3 3D-Modul Abmessungen und Gewicht Abmessungen Länge Breite Höhe in cm in inch 15 3/4 14 1/8 Gewicht in kg in lbs 13 1/4 Lieferumfang 3D-Modul ACHTUNG! Das Abdeckblech ist nur lose aufgesteckt.

  • Seite 29: Ceph-Ausleger

    68 7/8 x 30 3/4 x 28 3/4 Gewicht (kg) (lbs) Lieferumfang WICHTIG ready Der Ceph-Rechtsausleger (nur für ORTHOPHOS XG 3D / XG 3D erhältlich) ist spiegelbildlich verpackt. Styropor-Verpackung Lieferumfang: Ceph-Ausleger Zubehör [ → 30] und Hygieneschutzhüllen [ → 30] Montagematerial [ → 79] Beschädigung Cephalometer...

  • Seite 30: Zubehör

    4 Lieferung und Transport Sirona Dental Systems GmbH 4.1 Lieferung Installationsanleitung ORTHOPHOS XG 3D Zubehör 4.1.2.1 Zubehör Nasion (1x) Ohroliven-Halterungen mit Ohroliven-Fixierung (2x) Handwurzelanlage (1x) Hygieneschutz 4.1.2.2 Hygieneschutz Hygieneschutzhüllen für Nasion (100x) Hygienekappen für Ohroliven, sterilisierbar (4x) 63 03 445 D3352...

  • Seite 31: Justiersätze

    Sirona Dental Systems GmbH 4 Lieferung und Transport Installationsanleitung ORTHOPHOS XG 3D 4.1 Lieferung 4.1.3 Justiersätze Justiersätze 2D Justage: Panorama Nadelphantom XG Torx-Winkelschlüsselsatz Überschrift 2D Justiersätze Ceph XG 3D 2D Justage: Cephalometer Justiersatz Ceph XG 3D Justagephantom Ceph Justierkappen (1x schwarz, 1x transparent) Torx-Winkelschlüssel...

  • Seite 32: Abnahme- Und Konstanzprüfung

    4 Lieferung und Transport Sirona Dental Systems GmbH 4.1 Lieferung Installationsanleitung ORTHOPHOS XG 3D Justiersatz 3D: XG 3D 3D Justage / Kalibrierung Kalibrierkörper 3D Abnahme- und Konstanzprüfung Konstanzprüfkörper XG 3D Konstanzprüfkörper XG 3D; weltweit, Deutschland bis 06.2015 Kontrastelement XG Konstanzprüfkörper XG 3D; Deutschland ab 07.2015 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 33: Transport Zum Aufstellort

    Sirona Dental Systems GmbH 4 Lieferung und Transport Installationsanleitung ORTHOPHOS XG 3D 4.2 Transport zum Aufstellort Transport zum Aufstellort Transport zum Aufstellort 4.2.1 ORTHOPHOS XG ORTHOPHOS XG ACHTUNG Möglicher Transportschaden Belassen Sie die Verpackung während des gesamten Transports bis zum Aufstellungsort am Gerät.

  • Seite 34: Modul

    4 Lieferung und Transport Sirona Dental Systems GmbH 4.2 Transport zum Aufstellort Installationsanleitung ORTHOPHOS XG 3D Wenn die Palette für den Transport zum Aufstellort zu breit ist, können Sie die Palette von der Holzauflage (A) abschrauben und das Gerät ohne Palette transportieren.

  • Seite 35: Ceph-Ausleger

    Entfernen Sie die Styropor-Verpackung erst nach der Montage. WICHTIG ready Der Ceph-Rechtsausleger (nur für ORTHOPHOS XG 3D / XG 3D erhältlich) ist spiegelbildlich verpackt. 1. Öffnen Sie den Karton und nehmen Sie das Styroporteil (B) ab. 2. Heben Sie den Ceph-Ausleger heraus und transportieren ihn zum Aufstellort.

  • Seite 36: Installation: Panoramagerät

    5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.1 Montagematerial Installationsanleitung ORTHOPHOS XG 3D Installation: Panoramagerät Installation: Panoramagerät Montagematerial Montagematerial 5.1.1 Standardausführung Standardausführung Für Montage an Holzständer-Konstruktionen Wand/Bodenmontage Standard Montagematerial: XG Sechskant-Holzschraube 8x80 (5/16x3“) 4 Stk. Kunststoffdübel S10 2 Stk. Schraube M8x30 2 Stk.

  • Seite 37: Option 1: Mit Zweiter Wandhalterung

    Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.1 Montagematerial Verkleidung Wandhalter (lang) 2 Stk. Zwischenstück 1 Stk. Halterung Auslösetaster 1 Stk. 5.1.2 Option 1: mit zweiter Wandhalterung Option 1: mit zweiter Wandhalterung für Montage an Holzständer-Konstuktionen Zusätzliche Wandhalterung (für Wandmontage unten)

  • Seite 38: Option 2: Standfußmontage

    5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.1 Montagematerial Installationsanleitung ORTHOPHOS XG 3D 5.1.3 Option 2: Standfußmontage Option 2: Standfußmontage Montagematerial Standfuss: XG 3D Befestigungsmaterial Standfuß Abdeckungen Standfuß Abdeckung Schlitten 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 39 Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.1 Montagematerial Standfußmontage Standfuß 1 Stk. Abdeckung Standfuß 1 Stk. Holzschraube 10x160 (3/8x6“) 5 Stk. Kunststoffdübel S12 5 Stk. Schraube M8x80 2 Stk. Scheibe Ø 8,4 2 Stk. Mutter M8 2 Stk.

  • Seite 40: Benötigte Werkzeuge, Materialien Und Messinstrumente

    5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.2 Benötigte Werkzeuge, Materialien und Messinstrumente Installationsanleitung ORTHOPHOS XG 3D Benötigte Werkzeuge, Materialien und Messinstrumente Benötigte Werkzeuge, Materialien und Messinstrumente 5.2.1 Werkzeuge und Materialien ● Steinbohrer 10mm (3/8“) Werkzeuge und Materialien Schlagmaschine/Schlagbohrer Ø 10mm ●...

  • Seite 41: Messinstrumente

    Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.2 Benötigte Werkzeuge, Materialien und Messinstrumente Für Standfußmontage zusätzlich: ● Steinbohrer 12mm (1/2“) Steinbohrer 12mm Grafik Winkelschraubendreher Innensechskant neutral Ø 12mm Innensechskant 6 mm ● Innensechskant 6mm Steckschlüssel Steckschlüssel und Verlängerung 17 ●...

  • Seite 42: Wandmontage (Standard Und Option 1)

    5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.3 Wandmontage (Standard und Option 1) Installationsanleitung ORTHOPHOS XG 3D Wandmontage (Standard und Option 1) Wandmontage (Standard und Option 1) ACHTUNG Verminderte Bildqualität Beachten Sie die Wand- und Bodenbeschaffenheit. Wenn ein Teppichboden am Gerätestandort vorhanden ist, muss dieser entfernen werden.
  • Seite 43 Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.3 Wandmontage (Standard und Option 1) 3. Stellen Sie das Gerät auf, indem Sie die Transportpalette nach oben kippen. Tipp: Wenn Sie das Gerät auf der Holzauflage ohne Palette transportiert haben, stellen Sie das Gerät mit der Holzauflage auf.
  • Seite 44 5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.3 Wandmontage (Standard und Option 1) Installationsanleitung ORTHOPHOS XG 3D Zweite (untere) Wandhalterung montieren (Option 1) ➢ Montieren Sie die untere Wandhalterung. Gerät an der Wandhalterung montieren (Standard und Option 1) Hinweis Gerät am Bügel bewegen: XG 3 / 5 / 3D / 3Dready ACHTUNG Möglicher Transportschaden...
  • Seite 45 Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.3 Wandmontage (Standard und Option 1) 4. Stecken Sie die Schraube (C) durch die Unterlegscheibe (D) und 1x Ø 8,4 dann von hinten durch die Wandhalterung in das Stativ.
  • Seite 46 5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.3 Wandmontage (Standard und Option 1) Installationsanleitung ORTHOPHOS XG 3D 3. Drehen Sie den Röntgenstrahler linksherum an die Gerätevorderseite. 4. Richten Sie den Gerätestand mit der Wasserwaage in beiden Richtungen durch Verschieben des Gerätefußes aus: Richten Sie das Stativ aus, indem Sie die Wasserwaage am Stativ seitlich und rückseitig anlegen (I).

  • Seite 47: Standfußmontage (Option 2)

    Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.4 Standfußmontage (Option 2) Standfußmontage (Option 2) Standfußmontage (Option 2) ACHTUNG Verminderte Bildqualität Das Gerät muss auch bei Standfußmontage über den oberen Wandhalter fixiert werden. ACHTUNG Verminderte Bildqualität Beachten Sie die Wand- und Bodenbeschaffenheit. Wenn ein Teppichboden am Gerätestandort vorhanden ist, muss dieser entfernen...

  • Seite 48: Standfuß Montieren

    5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.4 Standfußmontage (Option 2) Installationsanleitung ORTHOPHOS XG 3D Standfuß montieren ACHTUNG Möglicher Transportschaden Lassen Sie die mittlere Styroporverpackung zum Schutz am Gerät. Sensoren in Styroporpackung Hinweis: XG 3 / 5 / 3D / 3Dready ACHTUNG Sensoren können beschädigt werden...
  • Seite 49 Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.4 Standfußmontage (Option 2) 6. Lösen Sie die Schrauben und nehmen Sie die Halterung (F) ab. 7. Nehmen Sie die Kabel aus dem Stativ und ziehen Sie diese nach hinten heraus.
  • Seite 50 5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.4 Standfußmontage (Option 2) Installationsanleitung ORTHOPHOS XG 3D 2x Ø 8,4 WICHTIG 2x M8 Die gesenkten Bohrlöcher der Justageplatte müssen nach unten 2x M8x60 zeigen. 2x M8x80 10. Schrauben Sie die Justageplatte (I) am Stativ fest.
  • Seite 51 Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.4 Standfußmontage (Option 2) Gerät aufstellen und ausrichten Gerät aufstellen und ausrichten Standfussmontage: XG 3 / 5 / 3D / 3Dready 1. Stecken Sie die Schraube (P) durch die Unterlegscheibe und dann von hinten durch die Stütze in das Stativ.
  • Seite 52 5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.4 Standfußmontage (Option 2) Installationsanleitung ORTHOPHOS XG 3D 6. Lockern Sie die Schrauben (P) sowie die Stellmuttern (O) wieder etwas. 7. Richten Sie den Gerätestand mit der Wasserwaage in beiden Richtungen durch Verstellen der Stellmuttern (O) aus: Richten Sie das Stativ aus, indem Sie die Wasserwaage am Stativ seitlich und rückseitig und rückseitig anlegen (T).
  • Seite 53 Sirona Dental Systems GmbH 5 Installation: Panoramagerät Installationsanleitung ORTHOPHOS XG 3D 5.4 Standfußmontage (Option 2) An Wand und Boden montieren WICHTIG Verwenden Sie für die Standfußmontage den langen Wandhalter [ → 38]. 1. Montieren Sie die obere Wandhalterung. WICHTIG Beachten Sie beim Aufstellen den benötigten Arbeitsbereich des Gerätes.

  • Seite 54: Transportsicherung Entfernen

    5 Installation: Panoramagerät Sirona Dental Systems GmbH 5.5 Transportsicherung entfernen Installationsanleitung ORTHOPHOS XG 3D Transportsicherung entfernen 1. Entfernen Sie vor Inbetriebnahme des Gerätes die Transportsicherung entfernen Transportsicherungen (A) an der Platine DX32. 2. Verwahren Sie die Transportsicherungen (A) für einen eventuellen Weitertransport des Gerätes an einem sicheren Ort.

  • Seite 55: Installation: Kombisensor

    Sirona Dental Systems GmbH 6 Installation: Kombisensor Installationsanleitung ORTHOPHOS XG 3D 6.1 Montagematerial Installation: Kombisensor Installation: Kombisensor Der Kombisensor besteht aus dem 3D-Modul und einem 2D-Sensor (Panorama). Montagematerial Montagematerial Benötigtes Werkzeug ® ● Schraubendreher Torx / T10 Benötigtes Werkzeug Schraubendreher Torx / TX20 ®...

  • Seite 56: Modul Montieren

    6 Installation: Kombisensor Sirona Dental Systems GmbH 6.3 3D-Modul montieren Installationsanleitung ORTHOPHOS XG 3D 3D-Modul montieren 3D-Modul montieren ACHTUNG Beschädigung des Flatpanels Das Flatpanel des 3D-Moduls ist ein empfindliches Bauteil. Achten Sie darauf, dass Sie während der Montage nicht auf das Flatpanel fassen.
  • Seite 57 Sirona Dental Systems GmbH 6 Installation: Kombisensor Installationsanleitung ORTHOPHOS XG 3D 6.3 3D-Modul montieren Die Blende und der Sensor fahren in die Ausgangsposition für Volumenaufnahmen. 7. Schalten Sie das Gerät wieder aus. 8. Montieren Sie die Verkleidung "3D-Modul oben": Dazu lösen Sie die Schraube (B) (ca. 2-3 Umdrehungen).
  • Seite 58 6 Installation: Kombisensor Sirona Dental Systems GmbH 6.3 3D-Modul montieren Installationsanleitung ORTHOPHOS XG 3D 10. Hängen Sie das 3D-Modul (C) an der Rotationseinheit (D) ein und fixieren Sie es sofort mit den 3 Schrauben (E). 11. Schrauben Sie den Blechwinkel (F) (inkl. Kabel und Zugentlastungen) mit den 3 Schrauben (G) an das 3D-Modul.
  • Seite 59 Sirona Dental Systems GmbH 6 Installation: Kombisensor Installationsanleitung ORTHOPHOS XG 3D 6.3 3D-Modul montieren 13. Stecken Sie den EMV-Deckel (A) wieder auf und fixieren Sie diesen mit den 4 Schrauben (H). 14. Schrauben Sie den Haltebügel (I) mit den 4 Schrauben (J) an das 3D- Modul.

  • Seite 60: 6.4 2D-Sensor Einsetzen

    Stecken Sie den 2D-Sensor vorsichtig von unten in die Sensorhalterung ein und vermeiden Sie unnötige Hebelkräfte. ➢ ACHTUNG! Der Verschluss muss hörbar einrasten. Stecken Sie den 2D-Sensor (K) (aus dem Lieferumfang des ORTHOPHOS XG 3D / Ceph in die Sensorhalterung des 3D-Moduls. 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 61: Abschließende Montagearbeiten

    Sirona Dental Systems GmbH 6 Installation: Kombisensor Installationsanleitung ORTHOPHOS XG 3D 6.5 Abschließende Montagearbeiten Abschließende Montagearbeiten ➢ Bringen Sie die Verkleidungen "3D-Modul unten" (A) an. Abschließende Montagearbeiten Die Montage des Kombisensors ist jetzt abgeschlossen. 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 62: Installation: Fernauslösung

    7 Installation: Fernauslösung Sirona Dental Systems GmbH 7.1 Montagematerial Installationsanleitung ORTHOPHOS XG 3D Installation: Fernauslösung Installation: Fernauslösung WICHTIG Für den Betrieb mit Fernauslösung muss das Gerät entsprechend konfiguriert sein. Überprüfen Sie die Konfiguration nach der Inbetriebnahme über die Serviceroutine S017: Testschritt 6.

  • Seite 63: Montage

    Sirona Dental Systems GmbH 7 Installation: Fernauslösung Installationsanleitung ORTHOPHOS XG 3D 7.3 Montage Montage Montage Sie können die Fernauslösung unter Putz oder auf Putz montieren. Bei Unterputzmontage wird die Steuerleitung von hinten in das Chassis eingezogen. Bei der Aufputzmontage wird die Steuerleitung von unten in das Chassis eingezogen.

  • Seite 64: Aufputzmontage

    7 Installation: Fernauslösung Sirona Dental Systems GmbH 7.3 Montage Installationsanleitung ORTHOPHOS XG 3D Aufputzmontage ➢ Schrauben Sie das Chassis mit drei Schrauben (C) an der Wand fest. 3x 4x30 Kabel kürzen 1. Kürzen Sie das Kabel L117 auf die gewünschte Länge.
  • Seite 65 Sirona Dental Systems GmbH 7 Installation: Fernauslösung Installationsanleitung ORTHOPHOS XG 3D 7.3 Montage Zugentlastung anbringen Links: Unterputzmontage; rechts: Aufputzmontage ➢ Bringen Sie das Kabel L117 an der Zugentlastung im Chassis an. Die Kabellänge zwischen Zugentlastung und Abisolierung muss 200mm (8") betragen.

  • Seite 66: Steuerleitungen (Remote) Anschließen

    7 Installation: Fernauslösung Sirona Dental Systems GmbH 7.4 Steuerleitungen (REMOTE) anschließen Installationsanleitung ORTHOPHOS XG 3D Steuerleitungen (REMOTE) anschließen Steuerleitungen (REMOTE) anschließen 7.4.1 Installationsvariante 1: ohne Auslösetaster und Spiralkabel Installationsvariante 1: ohne Auslösetaster und Spiralkabel 15 m X108 590“ L117 L117...

  • Seite 67: Installationsvariante 2: Mit Auslösetaster Und Spiralkabel

    Sirona Dental Systems GmbH 7 Installation: Fernauslösung Installationsanleitung ORTHOPHOS XG 3D 7.4 Steuerleitungen (REMOTE) anschließen 7.4.2 Installationsvariante 2: mit Auslösetaster und Spiralkabel Installationsvariante 2: mit Auslösetaster und Spiralkabel VORSICHT Bei der Installation der Fernauslösung mit Auslösetaster ist das Bedienen der Fernauslösung über die Folientastatur verboten.

  • Seite 68: X-Ray-Warnleuchte Anschließen

    7 Installation: Fernauslösung Sirona Dental Systems GmbH 7.5 X-Ray-Warnleuchte anschließen Installationsanleitung ORTHOPHOS XG 3D X-Ray-Warnleuchte anschließen X-Ray-Warnleuchte anschließen Sie können über die Fernauslösung eine X-Ray-Warnleuchte ansteuern. ACHTUNG Es darf maximal eine Last von 50W angeschlossen werden. Es darf keine zusätzliche Schaltung angeschlossen werden.

  • Seite 69: Abschließende Montagearbeiten

    Sirona Dental Systems GmbH 7 Installation: Fernauslösung Installationsanleitung ORTHOPHOS XG 3D 7.6 Abschließende Montagearbeiten Abschließende Montagearbeiten Abschließende Montagearbeiten 1. Stecken Sie die Fernauslösung wieder zusammen. 2. ACHTUNG! Achten Sie darauf, dass die Kabel bei Aufklippen des Deckels nicht abreißen. Hängen Sie den Auslösetaster (falls vorhanden) in die Halterung ein.

  • Seite 70: Elektrischer Anschluss

    8 Elektrischer Anschluss Sirona Dental Systems GmbH 8.1 Steuerleitungen anschließen Installationsanleitung ORTHOPHOS XG 3D Elektrischer Anschluss Elektrischer Anschluss Steuerleitungen anschließen Steuerleitungen anschließen X108 X101 L117 X103 SIDEXIS Kat.5 SC1:1 RJ45 0 0 0 0 0 Wagoklemme Mediakonverter Switch (nicht im...

  • Seite 71: Netzspannung Anschließen

    Sirona Dental Systems GmbH 8 Elektrischer Anschluss Installationsanleitung ORTHOPHOS XG 3D 8.2 Netzspannung anschließen Netzspannung anschließen Netzspannung anschließen WICHTIG Beachten Sie beim Betrieb des Gerätes auf Ausstellungen und Messen das Kapitel Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden [ → 167].

  • Seite 72: Mediakonverter Anschließen

    8 Elektrischer Anschluss Sirona Dental Systems GmbH 8.2 Netzspannung anschließen Installationsanleitung ORTHOPHOS XG 3D WARNUNG Verletzungsgefahr durch Stromschlag! Schließen Sie unbedingt den zweiten Schutzleiter an. Netzanschluss: XG 3 / 5 / 3D / 3Dready VORSICHT Falsch angeschlossene Geräte können den Patienten gefährden Hausinstallation mit 3x1,5 mm²...

  • Seite 73: Sicherheitstechnische Kontrollen

    Sirona Dental Systems GmbH 9 Sicherheitstechnische Kontrollen Installationsanleitung ORTHOPHOS XG 3D 9.1 Schutzleiter prüfen Sicherheitstechnische Kontrollen Sicherheitstechnische Kontrollen Schutzleiter prüfen Schutzleiter prüfen Allgemein - Schutzleiter prüfen GEFAHR Lebensgefahr durch Stromschlag! Schalten Sie das Gerät unbedingt spannungsfrei und warten Sie danach mindestens 1 Minute, bevor Sie mit der Überprüfung beginnen! 1.
  • Seite 74 9 Sicherheitstechnische Kontrollen Sirona Dental Systems GmbH 9.1 Schutzleiter prüfen Installationsanleitung ORTHOPHOS XG 3D Prüfen, ob der Schutzleiterwiderstand A und B Ader GNYE 0,1Ω den Vorgaben entspricht A und C 2. Schutzleiter 0,1Ω A und D Gehäuse DX32 0,2Ω A und E Strahlergehäuse...
  • Seite 75 Sirona Dental Systems GmbH 9 Sicherheitstechnische Kontrollen Installationsanleitung ORTHOPHOS XG 3D 9.1 Schutzleiter prüfen Messpunkt A - Schutzleiter prüfen XG Messpunkt A: zentraler Schutzleiter 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 76 9 Sicherheitstechnische Kontrollen Sirona Dental Systems GmbH 9.1 Schutzleiter prüfen Installationsanleitung ORTHOPHOS XG 3D Messpunkt B und C - Schutzleiter prüfen Messpunkt B und C: Netzanschluss GNYE und 2. Schutzleiter Netzleitung zum Gerät zweiter Schutzleiter Gerät Messpunkte D und E - Schutzleiter prüfen Messpunkte D und E: Platinengehäuse DX32 und Strahlergehäuse...

  • Seite 77: Geräteableitstrom Prüfen

    Sirona Dental Systems GmbH 9 Sicherheitstechnische Kontrollen Installationsanleitung ORTHOPHOS XG 3D 9.2 Geräteableitstrom prüfen Geräteableitstrom prüfen Geräteableitstrom prüfen GEFAHR Lebensgefahr durch Stromschlag! Schalten Sie das Gerät unbedingt spannungsfrei und warten Sie danach mindestens 1 Minute, bevor Sie mit der Überprüfung beginnen! Benötigt werden eine netzfrequente hochohmige Messspannungsquelle...
  • Seite 78 9 Sicherheitstechnische Kontrollen Sirona Dental Systems GmbH 9.2 Geräteableitstrom prüfen Installationsanleitung ORTHOPHOS XG 3D 5. Legen Sie eine hochohmige Messspannungsquelle zwischen der kurzgeschlossenen Netzanschlussleitung (B) und dem Schutzleiter (A) an. 6. Messen Sie den Spannungsabfall über MD. Der gemessene Wert darf 5mA nicht übersteigen.

  • Seite 79: Installation: Ceph-Ausleger

    Sirona Dental Systems GmbH 10 Installation: Ceph-Ausleger Installationsanleitung ORTHOPHOS XG 3D 10.1 Montagematerial Installation: Ceph-Ausleger Installation: Ceph-Ausleger ACHTUNG Verminderte Bildqualität Für den Betrieb des Gerätes mit Standfuß und Ceph ist eine zusätzliche Befestigung über den oberen Wandhalter unbedingt erforderlich. Bei freier Aufstellung des Gerätes mit Standfuß ist keine Ceph-Montage zulässig.

  • Seite 80: 10.2 Benötigtes Werkzeug

    10 Installation: Ceph-Ausleger Sirona Dental Systems GmbH 10.2 Benötigtes Werkzeug Installationsanleitung ORTHOPHOS XG 3D 10.2 Benötigtes Werkzeug Benötigtes Werkzeug Gabelschlüssel SW8 ● Gabelschlüssel SW8 Gabelschlüssel SW10 ● Gabelschlüssel SW10 Grafik Winkelschraubendreher Innensechskant neutral Winkelschraubendreher Innensechskant 2,5 ● Winkelschraubendreher Innensechskant 2,5 Wasserwaage allgemein ●...

  • Seite 81: Montage

    Sirona Dental Systems GmbH 10 Installation: Ceph-Ausleger Installationsanleitung ORTHOPHOS XG 3D 10.3 Montage 10.3 Montage Montage 10.3.1 Linksausleger Linksausleger Gerät vorbereiten 1. Lösen Sie die Schrauben (A). 2. Nehmen Sie die Abdeckung (B) ab. 3. Ziehen Sie die Abdeckung (C) nach oben heraus.
  • Seite 82 10 Installation: Ceph-Ausleger Sirona Dental Systems GmbH 10.3 Montage Installationsanleitung ORTHOPHOS XG 3D Ceph-Ausleger positionieren 1. Positionieren Sie den Stützkarton neben dem Gerät. 2. Stellen Sie den Ceph-Ausleger mit der Styropor-Verpackung darauf 3. Entfernen Sie das Klebeband und nehmen Sie den Deckel (E) der Ceph-Verpackung ab.
  • Seite 83 Sirona Dental Systems GmbH 10 Installation: Ceph-Ausleger Installationsanleitung ORTHOPHOS XG 3D 10.3 Montage 6. Schalten Sie das Gerät ein (G). "System Während der Startphase des Gerätes wird die Meldung wird gestartet" am Bedienpanel angezeigt. Die Selbstjustage des Gerätes beginnt. 7. Quittieren Sie auftretende Fehlermeldungen über die R-Taste (H) am Bedienpanel.

  • Seite 84: Rechtsausleger

    10 Installation: Ceph-Ausleger Sirona Dental Systems GmbH 10.3 Montage Installationsanleitung ORTHOPHOS XG 3D 10.3.2 Rechtsausleger Rechtsausleger Gerät vorbereiten 1. Lösen Sie die Schrauben (A). 2. Nehmen Sie die Abdeckung (B) ab. 3. Ziehen Sie die Abdeckung (C) nach oben heraus.
  • Seite 85 Sirona Dental Systems GmbH 10 Installation: Ceph-Ausleger Installationsanleitung ORTHOPHOS XG 3D 10.3 Montage Ceph-Ausleger positionieren 1. Positionieren Sie den Stützkarton neben dem Gerät. 2. Stellen Sie den Ceph-Ausleger mit der Styropor-Verpackung darauf 3. Entfernen Sie das Klebeband und nehmen Sie den Deckel (E) der Ceph-Verpackung ab.
  • Seite 86 10 Installation: Ceph-Ausleger Sirona Dental Systems GmbH 10.3 Montage Installationsanleitung ORTHOPHOS XG 3D 9. Verfahren Sie das Gerät über die Pfeil-Tasten (I) am Bedienpanel nach unten, sodass sich die Lagerbolzen am Gerät auf Höhe der Bohrungen des Ceph-Tragarms befinden. ACHTUNG! Prüfen Sie die Raumhöhe, bevor Sie das Gerät nach oben fahren.

  • Seite 87: Sekundärblende Montieren

    Sirona Dental Systems GmbH 10 Installation: Ceph-Ausleger Installationsanleitung ORTHOPHOS XG 3D 10.3 Montage 10.3.3 Sekundärblende montieren 1. Nehmen Sie die Sekundärblende aus der Verpackung. Sekundärblende montieren 2. Entfernen Sie den Sicherungskabelbinder (A) für Schrauben. 3. Führen Sie die Sekundärblende unter den Ceph-Ausleger und schieben sie den Stecker nach oben durch die Öffnung.

  • Seite 88: Steuerleitungen Anschließen

    10 Installation: Ceph-Ausleger Sirona Dental Systems GmbH 10.4 Steuerleitungen anschließen Installationsanleitung ORTHOPHOS XG 3D 10.4 Steuerleitungen anschließen Steuerleitungen anschließen Gerät Ceph-Ausleger Adapter WICHTIG Verwenden Sie zum Verbinden Leitungen L37 und L40 den mitgelieferten Adapter (C). 1. Verbinden Sie das Gerät und den Ceph-Ausleger nach obigem Anschussschema.

  • Seite 89: Leitungen Beim Linksausleger Verlegen

    Sirona Dental Systems GmbH 10 Installation: Ceph-Ausleger Installationsanleitung ORTHOPHOS XG 3D 10.4 Steuerleitungen anschließen 5. Legen Sie eine Kabelschlaufe und verstauen Sie diese im Rohr. 6. Verschließen Sie das Rohr mit dem Deckel (D). 10.4.1 Leitungen beim Linksausleger verlegen Leitungen beim Linksausleger verlegen 1.

  • Seite 90: Leitungen Beim Rechtsausleger Verlegen

    10 Installation: Ceph-Ausleger Sirona Dental Systems GmbH 10.4 Steuerleitungen anschließen Installationsanleitung ORTHOPHOS XG 3D 10.4.2 Leitungen beim Rechtsausleger verlegen Leitungen beim Rechtsausleger verlegen 1. Führen Sie die Kabel geräteseitig durch die Nut (A). Leitungen Ausleger verlegen 2. Verlegen Sie das Kabel und die Kabelschlaufe L36/L39 wie abgebildet.

  • Seite 91: Abschließende Montagearbeiten

    Sirona Dental Systems GmbH 10 Installation: Ceph-Ausleger Installationsanleitung ORTHOPHOS XG 3D 10.5 Abschließende Montagearbeiten 10.5 Abschließende Montagearbeiten Abschließende Montagearbeiten Die folgenden Schritte gelten für den Links- bzw. Rechtsausleger. 1. ACHTUNG! Beschädigen Sie das Gerät nicht! Verschieben Sie die Sekundärblende und den Sensoradapter nicht per Hand und belasten Sie diese nicht anderweitig.
  • Seite 92 10 Installation: Ceph-Ausleger Sirona Dental Systems GmbH 10.5 Abschließende Montagearbeiten Installationsanleitung ORTHOPHOS XG 3D 7. Setzen Sie die beiden Ohrolivenhalter ein und schrauben Sie diese mit den Schrauben (E) fest. 8. Drücken Sie den Knopf (F) und stecken Sie das Nasion ein.

  • Seite 93: Inbetriebnahme

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.1 Verkleidungsteile anbringen Inbetriebnahme Inbetriebnahme 11.1 Verkleidungsteile anbringen Verkleidungsteile anbringen Verkleidungsteile montieren: XG 3 / 5 / 3D / 3D ready WICHTIG Bringen Sie diese Verkleidungen B und C nur an, wenn das Gerät mit Standfuß...
  • Seite 94 11 Inbetriebnahme Sirona Dental Systems GmbH 11.1 Verkleidungsteile anbringen Installationsanleitung ORTHOPHOS XG 3D 4. Befestigen Sie die montierte Verkleidung mit den 4 Schrauben (A) am Gerät. Nur bei Montage mit Standfuß: Platzieren Sie vier Federklammern (E) auf der Bodenplatte. Die beiden Abdeckungen (F) und (G) müssen nach dem Aufstecken zusammenhalten.

  • Seite 95: Stirn- Und Schläfenstützen Einsetzen

    Halterung, bis diese hörbar einrastet. 11.4 IT-Paket installieren IT-Paket installieren Informationen zum Anschluss der Reconstruction Control Unit (RCU) und zu den Softwareinstallationen finden Sie in der gesonderten Anleitung GALILEOS / ORTHOPHOS XG 3D Software Installation. 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 96: Gerät Einschalten

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.5 Gerät einschalten Installationsanleitung ORTHOPHOS XG 3D 11.5 Gerät einschalten Gerät einschalten WARNUNG Röntgenstrahlung Beachten Sie unbedingt die für Ihr Land gültigen Strahlenschutz- Richtlinien. ➢ Beim Einschalten des Gerätes darf keine Person im Gerät positioniert sein.

  • Seite 97: Werkeinstellung Nach Dem Einschalten

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.5 Gerät einschalten WICHTIG Nach dem Einschalten benötigt das Gerät ca. 1 Min. Aufwärmzeit. Gleichzeitig läuft die Selbstjustage für die Mechanik und die Elektronik des Gerätes ab. Wird während der Selbstjustage eine Taste betätigt, wird dieses als Fehler am Bedienpanel angezeigt.

  • Seite 98: Mechanischen Funktionstest Durchführen

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.6 Mechanischen Funktionstest durchführen Installationsanleitung ORTHOPHOS XG 3D 11.6 Mechanischen Funktionstest durchführen Mechanischen Funktionstest durchführen Die mechanische Funktion der Rotationseinheit wird über einen Testumlauf geprüft. Der Testumlauf wird ohne Strahlung ausgeführt. Er dient zur Kontrolle der Gerätefunktion und um sicherzustellen, dass ein vollständiger Umlauf ungehindert möglich ist.

  • Seite 99: Testmodus Verlassen

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.6 Mechanischen Funktionstest durchführen 2. Drücken Sie die T-Taste. Auf dem Touchscreen wird die Anzeige des kV/mA-Wertes, der Aufnahmezeit und der Patientensymbole ausgeblendet. Es erscheinen zwei Testumlaufsymbole. 3. Betätigen Sie den Sie den Auslösetaster.

  • Seite 100: Gerät Über Den Sidexis-Manager Konfigurieren

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.7 Gerät über den SIDEXIS-Manager konfigurieren Installationsanleitung ORTHOPHOS XG 3D 11.7 Gerät über den SIDEXIS-Manager konfigurieren Gerät über den SIDEXIS-Manager konfigurieren Konfiguration SIDEXIS 11.7.1 Röntgenkomponente einrichten Röntgenkomponente einrichten Die über das Netz adressierbare Röntgenkomponente kann grundsätzlich von allen ebenfalls am Netz angeschlossenen PC’s zum...

  • Seite 101: Röntgenkomponente Auswählen

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.7 Gerät über den SIDEXIS-Manager konfigurieren 3. Geben Sie in der Eingabeaufforderung den Text „ping“ gefolgt von der zu überprüfenden Adresse ein und betätigen Sie dann die Eingabetaste. Beispiel: „ping 192.168.15.13“...
  • Seite 102 11 Inbetriebnahme Sirona Dental Systems GmbH 11.7 Gerät über den SIDEXIS-Manager konfigurieren Installationsanleitung ORTHOPHOS XG 3D oder "Name" "Komponente wählen Sie in der Aufklappliste den Text ➢ hinzufügen" unter der gewünschten Röntgenkomponente an. Es erscheint der Passwortdialog. 6. Geben Sie das Service-Passwort [ → 176] ein und bestätigen Sie die "OK"...
  • Seite 103 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.7 Gerät über den SIDEXIS-Manager konfigurieren Bootservice WICHTIG Die automatische Hinzufügen und Einrichten der Röntgenkomponente über den Bootservice funktioniert nur, wenn das Gerät mit der vom Werk eingestellten IP-Adresse gestartet wird.
  • Seite 104 11 Inbetriebnahme Sirona Dental Systems GmbH 11.7 Gerät über den SIDEXIS-Manager konfigurieren Installationsanleitung ORTHOPHOS XG 3D 3. Je nach vorhandenem Netzwerk, überschreiben Sie die Vorschlagswerte in den Eingabefeldern des Menüs oder belassen Sie diese, wie sie vorgeschlagen wurden. "Sirona Control Server"...
  • Seite 105 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.7 Gerät über den SIDEXIS-Manager konfigurieren Alternativen zum Bootservice Alternativ zum Hinzufügen über den Bootservice können Sie eine neue "Automatische Suche" Röntgenkomponente auch über die Funktionen "Komponente manuell hinzufügen" oder hinzufügen.
  • Seite 106 11 Inbetriebnahme Sirona Dental Systems GmbH 11.7 Gerät über den SIDEXIS-Manager konfigurieren Installationsanleitung ORTHOPHOS XG 3D Komponente manuell hinzufügen "Komponente manuell hinzufügen" 1. Wählen Sie das Element 2. Geben Sie die Werte manuell in die Eingabefelder des Menüs ein. "Sirona Control Server"...

  • Seite 107: Röntgenkomponente Freigeben

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.7 Gerät über den SIDEXIS-Manager konfigurieren Röntgenkomponente freigeben 11.7.1.2 Röntgenkomponente freigeben ✔ Die Röntgenkomponente muss über das Menü "Gerätekonfiguration" ausgewählt worden sein [ → 101]. ➢ Klicken Sie auf das Kontrollkästchen vor der Röntgenkomponente, welche Sie freigeben möchten, und übernehmen Sie die Einstellung...
  • Seite 108 11 Inbetriebnahme Sirona Dental Systems GmbH 11.7 Gerät über den SIDEXIS-Manager konfigurieren Installationsanleitung ORTHOPHOS XG 3D Freigabe überprüfen ➢ Um die Kommunikation mit dem Gerät zu überprüfen, klicken Sie auf "Geräteinfo" die Schaltfläche Wenn das Gerät kommuniziert, erscheint ein Logfile mit Informationen zur Gerätekonfiguration.

  • Seite 109: Datenpfade Prüfen

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.8 Datenpfade prüfen 11.8 Datenpfade prüfen Datenpfade prüfen Das Prüfen des 2D- und 3D-Datenpfades ist über das Erstellen der Testbilder Panorama, Ceph und Sensor (3D) möglich. Gehen Sie zum Erstellen der Testbilder wie folgt vor: ✔...
  • Seite 110 11 Inbetriebnahme Sirona Dental Systems GmbH 11.8 Datenpfade prüfen Installationsanleitung ORTHOPHOS XG 3D 3. Betätigen Sie den Auslösetaster. Halten Sie den Taster so lange gedrückt, bis die Aufnahme abgeschlossen ist, das Vorschaubild im Aufnahmefenster erscheint und das akustische Signal für das Aufnahmeende (Doppel-Beep) ertönt (wenn konfiguriert).

  • Seite 111: Testbild Erstellen

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.8 Datenpfade prüfen 11.8.2 3D-Testbild erstellen 3D-Testbild erstellen ✔ "Kontrollaufnahmen/Testbilder" Das Menü ist aufgerufen [ → 109]. "Kontrollaufnahmen 3D" 1. Wählen Sie im Strukturbaum unter "Testbild Sensor" Element Im Aktionsfenster erscheint das Menü zum Erstellen des Testbildes für den 3D-Sensor.
  • Seite 112 11 Inbetriebnahme Sirona Dental Systems GmbH 11.8 Datenpfade prüfen Installationsanleitung ORTHOPHOS XG 3D 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 113: Gerätekonfiguration Überprüfen

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.9 Gerätekonfiguration überprüfen 11.9 Gerätekonfiguration überprüfen Gerätekonfiguration überprüfen Raum- bzw. Verfahrhöhe 1. Prüfen Sie die Raumhöhe, bevor Sie das Gerät mit den Up/Down- Tasten nach oben fahren. 2. Wenn die Raumhöhe niedriger als 2,27 m (89 3/8“) bzw. bei Standfußmontage 2,30 (90 1/2“) ist, begrenzen Sie die maximale...

  • Seite 114: Serviceroutinen Für Die Inbetriebnahme

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme Serviceroutinen für die Inbetriebnahme 11.10.1 Servicemenü und Serviceroutinen Servicemenü und Serviceroutinen Mithilfe der Serviceroutinen können Sie bestimmte Bauteile und Baugruppen des Gerätes auf Funktion überprüfen sowie wichtige Geräteparameter einstellen.
  • Seite 115 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme Service-Taste Verschiedene Funktionen, je nach Serviceroutine. Meist jedoch Bestätigen einer Auswahl oder Anwahl des nächsten Testschritts. T(estumlauf)-Taste Starten eines Tests. R(ücklauf)-Taste Verfahren des Gerätes in die Ausgangsposition oder Bestätigen...

  • Seite 116: 2Grundlegende Bedienabläufe Im Servicemenü

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10.2 Grundlegende Bedienabläufe im Servicemenü Grundlegende Bedienabläufe im Servicemenü 11.10.2.1 Servicemenü aufrufen Servicemenü aufrufen Easypad 11.10.2.1.1 Easypad Die Struktur der Bedienoberfläche am Touchscreen des Bedienpanels ist in 4 Ebenen unterteilt: ●...
  • Seite 117 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 3. Wählen Sie die 4. Ebene (Servicemenü/Einwahl) an, indem Sie das Schraubenschlüssel-Symbol (C) berühren. 4. Wählen Sie sich in das Servicemenü ein: Betätigen Sie die Service-Taste (D) so lange, bis die Patientensymbol-Tasten leuchten (E-H) (ca.

  • Seite 118: Serviceroutinen Und Testschritte Anwählen

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D Serviceroutinen und Testschritte anwählen 11.10.2.2 Serviceroutinen und Testschritte anwählen Serviceroutine auswählen 11.10.2.2.1 Serviceroutine auswählen ✔ Das Servicemenü muss angewählt sein [ → 116]. ➢ Wählen Sie über die Pfeil-Tasten im Selektionsfeld 1 (A) die gewünschte Serviceroutine aus und bestätigen Sie die Auswahl über...
  • Seite 119 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme In der rechten Spalte wird die ausgewählte Serviceroutine sowie der gewählte Testschritt angezeigt (im Beispiel S005.4). 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 120: Serviceroutinen Mit Sicherheitszugang

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D Serviceroutinen mit Sicherheitszugang 11.10.2.2.3 Serviceroutinen mit Sicherheitszugang Für die Anwahl von Serviceroutinen, die Funktionen zum Auslösen von Strahlung oder zum Ändern von Konfigurationsdaten bzw. Speicherwerten enthalten, ist die Eingabe eines Sicherheitscodes erforderlich.

  • Seite 121: Parameter Auswählen

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme Parameter auswählen 11.10.2.3 Parameter auswählen Parameter auswählen XG 3D / XG 3D ready / GALILEOS Wenn nach Anwahl der gewünschten Serviceroutine in den Selektionsfeldern Pfeil-Tasten angezeigt werden, können Sie über diese Pfeil-Tasten zwischen verschiedenen Parametern auswählen.

  • Seite 122: Parameter Abspeichern

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D Parameter abspeichern 11.10.2.4 Parameter abspeichern Nach der Auswahl eines oder mehrere Parameter über eine Serviceroutine muss die aktuelle Auswahl abgespeichert werden, damit sie im Gerät wirksam wird.

  • Seite 123: 3S017: Konfigurations-Service

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 11.10.3 S017: Konfigurations-Service S017: Konfigurations-Service SHZ** Funktion S017 Konfiguration des Gerätes S017.2 Gerätevariante konfigurieren S017.3 Gruppierungskennzahl eingeben S017.4 Sprache wählen S017.5 Sprachset wählen S017.6 Fernauslösung aktivieren/deaktivieren S017.8...
  • Seite 124 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 1. Rufen Sie die Serviceroutine S017.2 auf [ → 118]. Nach der Anwahl der Serviceroutine wird im Selektionsfeld 1 die Kennzahl der aktuellen Einstellung angezeigt.
  • Seite 125 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 2. Wählen Sie über die Pfeil-Tasten (A) im Selektionsfeld 1 die Kennzahl für die gewünschte Gerätevariante aus (siehe Tabelle). Nach der Auswahl der Gerätevariante leuchtet die Speicher- Taste.
  • Seite 126 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 0001 = Panorama digital Jumper innen: Cephalometer nicht angeschlossen, d.h. Stecker nicht gesteckt. Jumper Ceph XG 5 / 3D / 3Dready 0003 und 0005 = Panorama digital, Ceph Jumper außen: Cephalometer angeschlossen, d.h.

  • Seite 127: S017: Testschritt 3

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S017: Testschritt 3 11.10.3.2 S017: Testschritt 3 Gruppierungskennzahl eingeben Selektionsfeld Kennzahl Funktion weltweit* Asia France CTDI-DAP * Werkeinstellung 1. Rufen Sie die Serviceroutine S017.3 auf [ → 118].

  • Seite 128: S017: Testschritt 4

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S017: Testschritt 4 11.10.3.3 S017: Testschritt 4 Sprache wählen Selektionsfeld Kennzahl Funktion* Englisch Deutsch Französisch Italienisch Niederländisch Spanisch Russisch Portugiesisch Chinesisch Koreanisch Japanisch Chinesisch Taiwan * Werkeinstellung ist auftragsspezifisch 1.

  • Seite 129: S017: Testschritt 5

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S017: Testschritt 5 11.10.3.4 S017: Testschritt 5 Sprachset wählen WICHTIG Nach einer Änderung des Sprachsets muss ein Softwareupdate ausgeführt werden, um die entsprechenden Sprachen im System zu installieren.
  • Seite 130 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 2. Wählen Sie über die Pfeil-Tasten (A) im Selektionsfeld 1 die Kennzahl für das gewünschte Sprachset aus (siehe Tabelle). Nach der Auswahl des Sprachsets leuchtet die Speicher-Taste (B).

  • Seite 131: S017: Testschritt 6

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S017: Testschritt 6 11.10.3.5 S017: Testschritt 6 Fernauslösung aktivieren / deaktivieren Selektionsfeld Kennzahl Funktion Fernauslösung inaktiv* Fernauslösung aktiv * Werkeinstellung 1. Rufen Sie die Serviceroutine S017.6 auf [ → 118].

  • Seite 132: S017: Testschritt 8

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S017: Testschritt 8 11.10.3.6 S017: Testschritt 8 kV/mA-Stufenreihe wählen Selektionsfeld Kennzahl Funktion 16mA-Reihe bei Pan 16mA-Reihe bei Ceph 8mA-Reihe bei Pan 16mA-Reihe bei Ceph 8mA- / 16 mA-Reihe bei Pan...

  • Seite 133: S017: Testschritt 9

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S017: Testschritt 9 11.10.3.7 S017: Testschritt 9 Betrieb mit Platine DX41 aktivieren / deaktivieren Mit dieser Serviceroutine wird der Betrieb des Gerätes mit, bzw. ohne die Baugruppe DX41 konfiguriert.

  • Seite 134: S017: Testschritt 12

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S017: Testschritt 12 11.10.3.8 S017: Testschritt 12 Kontrollbild aktivieren/deaktivieren WICHTIG Für Volumenaufnahmen ist das Kontrollbild automatisch deaktiviert - unabhängig davon, was in der Serviceroutine S017.12 eingestellt ist.

  • Seite 135: S017: Testschritt 13

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S017: Testschritt 13 11.10.3.9 S017: Testschritt 13 Begrüßungsbildschirm aktivieren / deaktivieren Selektionsfeld Kennzahl Funktion Begrüßungsbildschirm inaktiv Begrüßungsbildschirm aktiv* * Werkeinstellung 1. Rufen Sie die Serviceroutine S017.13 auf [ → 118].

  • Seite 136: 10S017: Testschritt 14

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S017: Testschritt 14 11.10.3.10 S017: Testschritt 14 Zeilen im Begrüßungsbildschirm aktivieren / deaktivieren Selektionsfeld Kennzahl Bedeutung/Funktion Vorname Nachname Geburtsdatum Patientennummer inaktiv* aktiv * Werkeinstellung 1. Rufen Sie die Serviceroutine S017.14 auf [ → 118].
  • Seite 137 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 3. Wählen Sie über die Pfeil-Tasten (B) im Selektionsfeld 2 die Kennzahl für den gewünschten Zustand der im Selektionsfeld 1 angewählten Zeile aus (siehe Tabelle).

  • Seite 138: 11S017: Testschritt 15

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S017: Testschritt 15 11.10.3.11 S017: Testschritt 15 Selektionsfeld Kennzahl Funktion akustisches Signal für das Aufnahmeende ist ausgeschaltet akustisches Signal für das Aufnahmeende ist eingeschaltet* * Werkeinstellung Akustisches Signal für das Aufnahmeende aktivieren / deaktivieren...
  • Seite 139 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 2. Wählen Sie über die Pfeil-Tasten (A) im Selektionsfeld 1 die gewünschte Einstellung aus (siehe Tabelle). Nach der Auswahl der gewünschten Einstellung leuchtet die Speicher-Taste (B) (Easypad) bzw. die LED über der Speicher- Taste (B) (Multipad).
  • Seite 140 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 2. Wählen Sie über die Pfeil-Tasten (A) im Selektionsfeld 1 die gewünschte Einstellung aus (siehe Tabelle). Nach der Auswahl des gewünschten Einstellung leuchtet die Speicher-Taste.

  • Seite 141: 12S017: Testschritt 17

    Datentransfers = DX11 → DX61 * Werkeinstellung WICHTIG Im Volumentomograf ORTHOPHOS XG 3D muss der Filtertyp "02" (1,6mm Cu) sowie der Mechaniktyp "02“ (ORTHOPHOS XG 3D) eingestellt sein. 1. Rufen Sie die Serviceroutine S017.17 auf [ → 118]. Nach der Anwahl der Serviceroutine wird im Selektionsfeld 1 "FILTER"...
  • Seite 142 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D Im Selektionsfeld 2 wird die Kennzahl für den Standard (Filter, und Mechaniktyp) angezeigt (siehe Tabelle). Im Selektionsfeld 3 wird die Transferrichtung für die folgende Rückspeicherung (Abgleich) der Daten angezeigt (siehe Tabelle).
  • Seite 143 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme Auf den Baugruppen DX11 und DX61 liegt eine identische Konfiguration des Filter- bzw. Mechaniktyps vor Die Konfiguration wird nur angezeigt und kann nicht verändert werden.

  • Seite 144: 13S017: Testschritt 18 (Nur Bei Okklusalaufbiss)

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S017: Testschritt 18 (nur bei Okklusalaufbiss) 11.10.3.13 S017: Testschritt 18 (nur bei Okklusalaufbiss) Aktivierung der Okklusalaufbiss-Funktion Bei der Aktivierung der Okklusalaufbiss-Funktion werden gegebenenfalls zuvor bestehende Kalibrierwerte mit Default-Daten (Werkeinstellung) überschrieben.

  • Seite 145: Winkelvorwahl (Kiefergelenkbereich) Für Die Anwenderprogramme Tm1 Und Tm2 Konfigurieren

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S017: Testschritt 21 11.10.3.14 S017: Testschritt 21 Winkelvorwahl (Kiefergelenkbereich) für die Anwenderprogramme TM1 und TM2 konfigurieren Selektionsfeld Parameter Funktion Winkelvorwahl 00 deg* 05 deg 10 deg...

  • Seite 146: 4S018: Service Der Höhenverstellung

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10.4 S018: Service der Höhenverstellung S018: Service der Höhenverstellung SHZ** Funktion S018 Service für die Höhenverstellung S018.2 nein Maximale Verfahrhöhe begrenzen S018.3 nein Begrenzung für die maximale Verfahrhöhe aufheben S018.4...
  • Seite 147 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 3. Zum Abspeichern der maximalen Verfahrhöhe berühren Sie zunächst die Speicher-Taste (B) (R-Taste (C) leuchtet) und dann die R-Taste (C). 4. Stellen Sie den mechanischen Endanschlag am Gerät ein: Lockern Sie die Mutter (D) und verschieben Sie den mechanischen Endanschlag (E) für den Grenzwertschalter, bis dieser schaltet.

  • Seite 148: S018: Testschritt 3

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S018: Testschritt 3 11.10.4.2 S018: Testschritt 3 Begrenzung für die maximale Verfahrhöhe aufheben 1. Rufen Sie die Serviceroutine S018.3 auf [ → 118]. S018_3 XG 3D / 3D ready Nach Anwahl der Serviceroutine wird die aktuell angefahrene Höhenposition im Selektionsfeld 1 angezeigt.

  • Seite 149: S018: Testschritt 4

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S018: Testschritt 4 11.10.4.3 S018: Testschritt 4 Sensoriktest der Höhenverstellung Mithilfe dieser Serviceroutine kann das Gerät über die Up/Down-Tasten am Bedienpanel bis auf den Endschalter nach oben bzw. unten verfahren werden.

  • Seite 150: S018: Testschritt 5

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S018: Testschritt 5 11.10.4.4 S018: Testschritt 5 Minimale Verfahrhöhe begrenzen Die Begrenzung der minimalen Verfahrhöhe ist nur für eine Gerätehöhe unterhalb des unteren Korrekturschalterniveaus (< Positionswert 1500) möglich!

  • Seite 151: S018: Testschritt 6

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S018: Testschritt 6 11.10.4.5 S018: Testschritt 6 Begrenzung der minimalen Verfahrhöhe aufheben 1. Rufen Sie die Serviceroutine S018.6 auf [ → 118]. minimale Verfahrhöhe aufheben: XG 3D Nach Anwahl der Serviceroutine wird die aktuell angefahrene Höhenposition im Selektionsfeld 1 angezeigt.

  • Seite 152: S018: Testschritt 7 (Nur Bei Okklusalaufbiss)

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S018: Testschritt 7 (nur bei Okklusalaufbiss) 11.10.4.6 S018: Testschritt 7 (nur bei Okklusalaufbiss) Einstellung des Sollwinkels (nach Kundenwunsch) für den Okklusalaufbiss Symbol am Bedienpanel Status...
  • Seite 153 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 2. Stellen Sie über die Pfeil-Tasten (H) im Selektionsfeld 1 den gewünschten Sollwinkel ein (mögliche Einstellgrenzen: -17° bis +22°). Tipp: Sie können den gewünschten Winkel auch manuell am Okklusalaufbiss einstellen, und diesen Winkel durch Berühren der T-...

  • Seite 154: S018: Testschritt 8 (Nur Bei Okklusalaufbiss)

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S018: Testschritt 8 (nur bei Okklusalaufbiss) 11.10.4.7 S018: Testschritt 8 (nur bei Okklusalaufbiss) Funktionsprüfung des Okklusalaufbisses Symbol am Bedienpanel Status Bedeutung Patientensymbol-Taste 1 leuchtet Okklusalaufbiss ist gesteckt...

  • Seite 155: Codes Möglicher Störzustände

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme Codes möglicher Störzustände 11.10.4.7.1 Codes möglicher Störzustände Anzeige Fehler Maßnahmen zur Fehlerbehebung Normalzustand Keine Maßnahme Stecker X1000 auf Platine DX1 Stecker für Okklusalaufbiss auf der Platine DX1 prüfen.

  • Seite 156: S018: Testschritt 9 (Nur Bei Okklusalaufbiss)

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S018: Testschritt 9 (nur bei Okklusalaufbiss) 11.10.4.8 S018: Testschritt 9 (nur bei Okklusalaufbiss) Abgleich der AD-Grenzwinkelwerte und des Nullpunktes Beim Abgleich der AD-Grenzwinkelwerte müssen drei AD-Werte...
  • Seite 157 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme ZP: Nullpunkt abgleichen und 1. Nehmen Sie den Okklusalaufbiss aus der Aufbisshalterung. abspeichern Im Selektionsfeld 1 wird "ZP" (für Nullpunkt) angezeigt. Die Speicher-Taste leuchtet. 2. Zum Abspeichern des Nullpunktes "ZP", berühren Sie zunächst die Speicher-Taste (R-Taste leuchtet) und dann die R-Taste.

  • Seite 158: S018: Testschritt 10 (Nur Bei Okklusalaufbiss)

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S018: Testschritt 10 (nur bei Okklusalaufbiss) 11.10.4.9 S018: Testschritt 10 (nur bei Okklusalaufbiss) PWM-Werte für die Schleichfahrt der Höhenverstellung setzen Prüfen Sie im Anwendermodus, ob für die Geschwindigkeit für die Auf- und Abwärtsbewegung (Schleichfahrt) ein Korrekturbedarf besteht.Dazu...

  • Seite 159: 5S037: Netzwerkservice

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 11.10.5 S037: Netzwerkservice S037: Netzwerkservice SHZ** Funktion S037 Netzwerkservice S037.1 nein Netzwerkdaten anzeigen S037.2 Netzwerkadressen löschen bzw. auf Werkeinstellung setzen S037.3 Bootmodus einstellen: DYNAMIC (DHCP/AutoIP) / STATIC (Festadresse) S037.4...
  • Seite 160 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 1. Rufen Sie die Serviceroutine S037.1 auf [ → 118]. Nach der Anwahl der Serviceroutine wird im Selektionsfeld 1 die IP-Adresse des Gerätes angezeigt (siehe Tabelle).

  • Seite 161: S037: Testschritt 2

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S037: Testschritt 2 11.10.5.2 S037: Testschritt 2 IP-Adresse, Default-Gateway-Adresse und SubNet-Maske auf Defaults setzen S037.2 XG 3D WICHTIG Das Zurücksetzen der Netzwerk-Adresse auf die Werkeinstellung (Default-Wert) ist nur im Festadressen-Bootmodus (STATIC oder kein DHCP) möglich!
  • Seite 162 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 3. Zum Zurücksetzen der Netzwerkdaten betätigen Sie zunächst die Speicher-Taste (E) (R-Taste leuchtet) und dann die R-Taste (F). Die Default-Netzwerkdaten (Werkeinstellung) werden angezeigt. Die Umschaltung zwischen der Anzeige der Netzwerkdaten erfolgt wie in Testschritt 1 [ →...

  • Seite 163: S037: Testschritt 3

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme S037: Testschritt 3 11.10.5.3 S037: Testschritt 3 Bootmodus konfigurieren S037.3 XG 3D Selektionsfeld Parameter Bedeutung DYNAMIC automatische Adressvergabe (DHCP/AutoIP) STATIC Festadresse* * Werkeinstellung 1. Rufen Sie die Serviceroutine S037.3 auf [ → 118].

  • Seite 164: S037: Testschritt 4

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D S037: Testschritt 4 11.10.5.4 S037: Testschritt 4 Manuelle Eingabe der statischen Netzwerkeinstellungen (IP- Adresse, Default-Gateway-Adresse und Subnet-Maske) S037.4 XG 3D / XG 3D ready Im DYNAMIC-Modus ist eine Ausführung dieser Serviceroutine nicht möglich (T-Taste ist gesperrt).
  • Seite 165 Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.10 Serviceroutinen für die Inbetriebnahme 1. Rufen Sie die Serviceroutine S037.4 auf [ → 118]. Nach der Anwahl der Serviceroutine wird im Selektionsfeld 1 die IP-Adresse des Gerätes angezeigt. Im Selektionsfeld 2 wird "DEFAULT" oder "STATIC" bzw.
  • Seite 166 11 Inbetriebnahme Sirona Dental Systems GmbH 11.10 Serviceroutinen für die Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 5. Wählen Sie über die Pfeil-Tasten (E) im Selektionsfeld 1 das zu ändernde Digit aus (im Beispiel "Digit No. 12"). Die entsprechende Patientensymbol-Taste (D) leuchtet.

  • Seite 167: Ausstellungsbetrieb - Betrieb Ohne Strahlung - Verwenden

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.11 Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden 11.11 Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden XG 3 / 5 / 3D / 3Dready Soll das Gerät auf Messen oder Ausstellungen als Vorführgerät...

  • Seite 168: 2Ausstellungsbetrieb Ausschalten

    11 Inbetriebnahme Sirona Dental Systems GmbH 11.11 Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden Installationsanleitung ORTHOPHOS XG 3D 11.11.2 Ausstellungsbetrieb ausschalten 1. Schalten Sie das Gerät aus. Ausstellungsbetrieb ausschalten Ausschalten XG 3D / XG 3Dready GEFAHR Lebensgefahr durch Stromschlag! Schalten Sie das Gerät unbedingt spannungsfrei und warten Sie danach mindestens 4 Minuten, bevor Sie die Verkleidung des Strahlers demontieren.

  • Seite 169: 3Wichtige Hinweise Für Wiederverpackung Und Transport

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.11 Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden 11.11.3 Wichtige Hinweise für Wiederverpackung und Transport Wichtige Hinweise für Wiederverpackung und Transport WICHTIG Sollte zum Wiederverpacken des Gerätes eine bereits genutzte Kartonage verwendet werden, bei der einer der Indikatoren bereits ausgelöst hat, dann vermerken Sie dies auf dem Lieferschein.
  • Seite 170 11 Inbetriebnahme Sirona Dental Systems GmbH 11.11 Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden Installationsanleitung ORTHOPHOS XG 3D Panorama: XG3D Panoramagerät verpacken WICHTIG Die Unterkante der Verkleidung des Schlittens soll auf gleicher Höhe mit den Markierungen A in der Säule stehen.

  • Seite 171: Röntgendetektor Demontieren Und Verpacken

    Sirona Dental Systems GmbH 11 Inbetriebnahme Installationsanleitung ORTHOPHOS XG 3D 11.11 Ausstellungsbetrieb - Betrieb ohne Strahlung - verwenden Röntgendetektor verpacken XG 3D Röntgendetektor demontieren und verpacken WICHTIG Zum Transport verpacken Sie den Röntgendetektor wieder in seiner Originalverpackung (Verpackungszustand siehe Kapitel „Lieferung“...

  • Seite 172: Gerät Justieren Und Kalibrieren

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH Installationsanleitung ORTHOPHOS XG 3D Gerät justieren und kalibrieren Gerät justieren und kalibrieren GEFAHR Röntgenstrahlung Beachten Sie für die folgenden Tests unbedingt die für Ihr Land gültigen Strahlenschutz-Richtlinien (siehe Gebrauchsanweisung). GEFAHR Röntgenstrahlung "Strahlen"...
  • Seite 173 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D Gerätehöhe während Kalibrierung verstellen: XG Ab der Geräte-Softwareversion V 03.04.00 können Sie die Gerätehöhe auch noch während der Kalibrierung verstellen. Wenn sich das Gerät in Aufnahmebereitschaft befindet, (nach dem Betätigen der Schaltfläche "Bildaufnahme"...

  • Seite 174: Allgemeine Hinweise Zur Gerätejustage Bzw. -Kalibrierung

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. - kalibrierung Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Führen Sie die Gerätejustage bzw. -kalibrierung in folgender Reihenfolge...

  • Seite 175: Anzeigen Und Hilfemeldungen Während Der Justage Bzw

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung 12.1.1 Anzeigen und Hilfemeldungen während der Justage bzw. Kalibrierung Anzeigen und Hilfemeldungen während der Justage bzw. Kalibrierung Die häufigsten, bei der Kalibrierung auftretenden Hilfe- und...

  • Seite 176: Menü "Justage / Kalibrierung

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D 12.1.2 Menü "Justage / Kalibrierung" Menü "Justage / Kalibrierung" Das Menü führt Sie durch die Justage und Kalibrierung des Gerätes.

  • Seite 177: Menüaufbau

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Menüaufbau 12.1.2.2 Menüaufbau Das Menü ist in fünf Bereiche aufgeteilt. Navigationsbereich Strukturbaum für die Justage und Kalibrierung [ → 178].

  • Seite 178: Navigationsbereich

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D Navigationsbereich 12.1.2.2.1 Navigationsbereich Der Navigationsbereich enthält einen Strukturbaum, wie Sie ihn prinzipiell aus Ihrer Windows-Oberfläche kennen. Der Strukturbaum enthält alle Justage- und Kalibrierschritte, die Sie für die Justage und Kalibrierung...
  • Seite 179 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung oder alternativ: ● Geometrie (ab Geräte-Softwareversion V04.07.00) – Drehzentrum (8x8) 1 – Drehzentrum (8x8) 2 – Drehzentrum (8x8) 3 –...
  • Seite 180 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D Gültigkeit bestehender Justagen bzw. Kalibrierungen Den Elementen des Strukturbaums, die der Justage bzw. der Kalibrierung des Gerätes dienen sind Symbole vorangestellt, die den aktuellen Status der jeweiligen Justage bzw.

  • Seite 181: Grob- Und Feinjustage

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Grob- und Feinjustage 12.1.2.2.2 Grob- und Feinjustage "Pan - Sensorjustage" "Pan - Blende" "Ceph - Die Menüs Rotationsfixpunkt" enthalten eine Grob- und eine Feinjustage (Feinjustage ist voreingestellt).
  • Seite 182 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D Beispiele für Bildaufnahmen mit Fein- und Grobjustage Pan - Sensorjustage In den meisten Fällen kann die Sensorjustage gleich über die Feinjustage erfolgen.
  • Seite 183 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Pan - Blende In den meisten Fällen kann die Blendenjustage gleich über die Feinjustage erfolgen. Nur in Ausnahmefällen, wenn sich z.B. nach einer "Feinjustage"...
  • Seite 184 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D Ceph - Rotationsfixpunkt In den meisten Fällen kann der Rotationsfixpunkt gleich über die Feinjustage erfolgen. Nur in Ausnahmefällen, wenn sich z.B. nach einer "Feinjustage"...

  • Seite 185: Verschieberichtung Des Belichteten Bildausschnittes

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Verschieberichtung des belichteten Bildausschnittes 12.1.2.2.3 Verschieberichtung des belichteten Bildausschnittes Die Menüs enthalten Piktogrammdarstellung des zu erwartenden Justagebildes, die Ihnen als Hilfe für die softwaregestützte Justage und Kalibrierung dienen soll.

  • Seite 186: Aufnahmebereitschaft Herstellen

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D 12.1.3 Aufnahmebereitschaft herstellen Aufnahmebereitschaft herstellen Um in SIDEXIS XG eine Aufnahme zu erstellen, muss das System zunächst in Aufnahmebereitschaft gebracht werden.

  • Seite 187: Prüfkörper Für Die Justage Bzw. Kalibrierung

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung 12.1.6 Prüfkörper für die Justage bzw. Kalibrierung Prüfkörper für die Justage bzw. Kalibrierung 12.1.6.1 Nadelphantom XG für die Panoramajustage Nadelphantom XG für die Panoramajustage ACHTUNG Gerät kann beschädigt werden...
  • Seite 188 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D Achten Sie auf die korrekte Montage des Nadelphantoms. Für die Panoramajustage des Gerätes muss das Phantom so montiert werden, dass die Nadeln (C) nach oben zeigen.

  • Seite 189: Justagephantom Ceph Für Die Justage Des Cephalometers

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Justagephantom Ceph für die Justage des Cephalometers 12.1.6.2 Justagephantom Ceph für die Justage des Cephalometers Für die 2D Justage Ceph - Blende sowie für die Justage Ceph - Hauptstrahlrichtung müssen Sie das Prüfphantom (A) in die Verkleidung...

  • Seite 190: Kalibrierkörper 3D Für Die Volumenkalibrierung

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung Installationsanleitung ORTHOPHOS XG 3D Kalibrierkörper 3D für die Volumenkalibrierung 12.1.6.3 Kalibrierkörper 3D für die Volumenkalibrierung ACHTUNG Gerät kann beschädigt werden Achten Sie unbedingt darauf, dass der Kalibrierkörper 3D so in den Aufbisshalter des Gerätes eingesetzt ist, dass der Körper des Phantoms...
  • Seite 191 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.1 Allgemeine Hinweise zur Gerätejustage bzw. -kalibrierung 1. Setzen Sie das Geometrie-Phantom (A) in den Pan-Aufbisshalter (B) des Gerätes ein und fixieren es mit der Schraube (C).

  • Seite 192: Justieren Und Kalibrieren Über Das Menü "Gerätejustage / Kalibrierung

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung"...
  • Seite 193 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Justage korrekt ● Die drei Nadelabbildungen müssen mittig und innerhalb der Hilfslinien liegen. Justage nicht korrekt 5. Wiederholen Sie den Vorgang ab Punkt 3 so lange, bis die Werte in den Eingabefeldern des Menüs gleich "Null"...
  • Seite 194 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 6. Wenn die Justage korrekt ist (Justagewerte in den Eingabefeldern sind gleich Null), speichern Sie die Werte ab [ → 186].
  • Seite 195 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 2. Nach Erstellen der Aufnahme, messen Sie die Abstände S1, S2 und S3 mit dem SIDEXIS XG-Messlineal.

  • Seite 196: Pan Blende

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Pan Blende 12.2.1.2 Pan Blende 12.2.1.2.1 Autojustage: Pan Blende (Standard) Autojustage: Pan Blende (Standard) WICHTIG "Pan - Blende"...
  • Seite 197 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 198 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Justage korrekt ● Der belichtete Blendenausschnitt muss horizontal mittig im Bildausschnitt und innerhalb der Hilfslinien liegen. ● Es muss ein umlaufender weißer Rand vorhanden sein.
  • Seite 199 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 2. Nach Erstellen der Aufnahme, messen Sie die Abstände Sx und Sy mit dem SIDEXIS XG-Messlineal. Tipp: Zum besseren Messen können Sie die Aufnahme in SIDEXIS XG auch einfärben (siehe SIDEXIS Handbuch für den Anwender).

  • Seite 200: Pan Symmetrie

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Pan Symmetrie 12.2.1.3 Pan Symmetrie 12.2.1.3.1 Autojustage: Pan Symmetrie Autojustage: Pan Symmetrie ✔ Das Nadelphantom steckt im Pan-Aufbisshalter des Gerätes.
  • Seite 201 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 202 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Justage korrekt ● Der Schatten der mittleren Nadel, die Abbildung der Nadel sowie die Hilfslinien sollen deckungsgleich hintereinander liegen.
  • Seite 203 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 2. Nach Erstellen der Aufnahme, messen Sie die Abstände S1, S2 und S3 mit dem SIDEXIS XG-Messlineal.

  • Seite 204: Ceph - Primaerblende

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Ceph - Primaerblende 12.2.1.4 Ceph - Primaerblende Autojustage: Ceph - Primaerblende (Standard) 12.2.1.4.1 Autojustage: Ceph - Primaerblende (Standard)
  • Seite 205 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 206 ● Der Abstand S3 muss ca. 60mm betragen. Justage nicht korrekt WICHTIG: Sollte S3>70mm sein, setzen Sie sich mit den Sirona Kunden-Service-Center in Verbindung. 4. Wiederholen Sie den Vorgang ab Punkt 2 so lange, bis die Werte in den Eingabefeldern des Menüs gleich "Null"...
  • Seite 207 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Manuell Justage: Ceph - Primaerblende 12.2.1.4.2 Manuell Justage: Ceph - Primaerblende Die manuelle Justage erfolgt analog der Autojustage. Der Unterschied liegt lediglich darin, dass die von SIDEXIS XG automatisch ermittelten "Ceph - Primärblende"...

  • Seite 208: Ceph - Rotationsfixpunkt

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Ceph - Rotationsfixpunkt 12.2.1.5 Ceph - Rotationsfixpunkt Autojustage: Ceph - Rotationsfixpunkt (Standard) 12.2.1.5.1 Autojustage: Ceph - Rotationsfixpunkt (Standard)
  • Seite 209 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Unten im Aktionsbereich werden Ihnen zwei Werte (L)x nd (L)y für die Verstellung der Ceph-Sekundärblende vorgeschlagen. WICHTIG! Sind die vorgeschlagenen Werte größer als ±0,5mm, dann muss die Blende mechanisch verstellt werden.
  • Seite 210 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 211 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Justage korrekt ● Der belichtete Blendenausschnitt muss mittig und gerade im Bildausschnitt und innerhalb der eingeblendeten Hilfslinien liegen.
  • Seite 212 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 2. Nach Erstellen der Aufnahme, messen Sie die Abstände S1, S2 und S3 mit dem SIDEXIS XG -Messlineal.
  • Seite 213 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 3. Ersetzen Sie die Justagewerte für S1, S2 und S3 in den "Ceph - Rotationsfixpunkt" Eingabefeldern des Menüs durch die gemessenen Werte.

  • Seite 214: Ceph - Hauptstrahlrichtung

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Ceph - Hauptstrahlrichtung 12.2.1.6 Ceph - Hauptstrahlrichtung Autojustage: Ceph - Hauptstrahlrichtung (Standard) 12.2.1.6.1 Autojustage: Ceph - Hauptstrahlrichtung (Standard)
  • Seite 215 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Justage korrekt ● In der Mitte des Bildes muss ein horizontaler Balken zu sehen sein. Wenn dieser Balken zu sehen ist, ist die...

  • Seite 216: Manuelle Justage: Ceph - Hauptstrahlrichtung

    Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 4. Wiederholen Sie den Vorgang ab Punkt 2 so lange, bis der Wert im Eingabefeld des Menüs gleich "Null" ist. Das bedeutet, dass die Justage erfolgreich war.

  • Seite 217: Ceph - Rotationsfixpunkt Quickshot

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Ceph - Rotationsfixpunkt QuickShot 12.2.1.7 Ceph - Rotationsfixpunkt QuickShot Autojustage: Ceph - Rotationsfixpunkt QuickShot (Standard) 12.2.1.7.1 Autojustage: Ceph - Rotationsfixpunkt QuickShot (Standard)
  • Seite 218 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 219 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Justage korrekt ● Der belichtete Bildausschnitt muss mittig und gerade im Bildausschnitt und innerhalb der eingeblendeten Hilfslinien liegen.
  • Seite 220 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 221: Ohrolivenflucht

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 2. Nach Erstellen der Aufnahme, messen Sie den Abstand S1 mit dem SIDEXIS XG-Messlineal. 3. Ersetzen Sie den Justagewert für S1 im Eingabefeld des Menüs "Ceph - Rotationsfixpunkt QuickShot"...
  • Seite 222 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 3. Stecken Sie die Justierkappen (A) auf die Ohroliven auf und sichern diese mit Klebeband. Schwarze Justierkappe: außen (sensornahe Seite) Transparente Justierkappe: innen (strahlernahe Seite) 4.

  • Seite 223: Ohrolivenflucht Justieren

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Ohrolivenflucht justieren 12.2.1.8.2 ➢ Schrauben Sie die Haube am Cephalometer ab. Ohrolivenflucht justieren Horizontale Korrektur 1. Lockern Sie die Schrauben (A) (ca. 2-3 Umdrehungen).
  • Seite 224 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 3. Ziehen Sie die Schrauben (A) wieder fest. Vertikale Korrektur 1. Drehen Sie den Drehteller um ca. 100 Grad nach links, bis die Schraube (E) durch die Aussparung im Abdeckblech zu sehen ist.
  • Seite 225 Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 3. Justieren Sie die Ohroliven in vertikaler Richtung über die Rändelmutter (F). Die Drehrichtung für Links- (G) bzw.

  • Seite 226: Justage / Kalibrierung

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 12.2.2 3D Justage / Kalibrierung 3D Justage / Kalibrierung Sensor 12.2.2.1 Sensor 1. Setzen Sie den Kalibrierkörper 3D in den Pan-Aufbisshalter des Gerätes ein [ →...

  • Seite 227: Blende

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Blende 12.2.2.2 Blende ✔ steckt nicht Der Kalibrierkörper 3D im Pan-Aufbisshalter des Gerätes. "3D Justage/Kalibrierung" 1. Klicken Sie im Strukturbaum unter auf das "Blende"...

  • Seite 228: Shading

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Shading 12.2.2.3 Shading ✔ steckt nicht Der Kalibrierkörper 3D im Pan-Aufbisshalter des Gerätes. "3D Justage/Kalibrierung" 1. Klicken Sie im Strukturbaum unter auf das "Shading"...

  • Seite 229: Shading (5X5)

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Shading (5x5) 12.2.2.4 Shading (5x5) ✔ steckt nicht Der Kalibrierkörper 3D im Pan-Aufbisshalter des Gerätes. "3D Justage/Kalibrierung"...

  • Seite 230: Geometrie

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D Geometrie 12.2.2.5 Geometrie 1. Setzen Sie den Kalibrierkörper 3D in den Pan-Aufbisshalter des Gerätes ein [ → 187].

  • Seite 231: Dosismessung

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Dosismessung 12.2.2.6 Dosismessung Für die Dosismessung benötigen Sie ein Dosis-Messgerät für gepulste Strahlung, z. B. vom Typ Mult-O-Meter 512L.

  • Seite 232: Justage-/Kalibrierdaten Speichern

    12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 12.2.3 Justage-/Kalibrierdaten speichern Justage-/Kalibrierdaten speichern "Backup" Das Menü bietet die Möglichkeit die Justage-/Kalibrierdaten in ein frei wählbares Verzeichnis abzuspeichern bzw. abgespeicherte Justage-/Kalibrierdaten aus einem Verzeichnis in das Gerät einzulesen.

  • Seite 233: Justage/Kalibrierung Zurücksetzen

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" 12.2.4 Justage/Kalibrierung zurücksetzen Justage/Kalibrierung zurücksetzen "Justage/Kalibrierung" Das Menü bietet die Möglichkeit die vorgenommenen Einstellungen für die Justage bzw. Kalibrierung im absoluten Notfall komplett oder auch nur teilweise wieder auf die Werkeinstellung zurück zu setzen bzw.
  • Seite 234 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.2 Justieren und Kalibrieren über das Menü "Gerätejustage / Kalibrierung" Installationsanleitung ORTHOPHOS XG 3D 3D Justage zurücksetzen WICHTIG "3D Justage zurücksetzen" Über die Funktion werden nur die Justagen "Sensor" "Blende" zurückgesetzt. Die Kalibrierwerte aus den "Shading"...

  • Seite 235: Touchscreen Überprüfen Bzw. Justieren

    Sirona Dental Systems GmbH 12 Gerät justieren und kalibrieren Installationsanleitung ORTHOPHOS XG 3D 12.3 Touchscreen überprüfen bzw. justieren 12.3 Touchscreen überprüfen bzw. justieren 1. Schalten Sie das Gerät ein. Touchscreen überprüfen bzw. justieren Nach dem Hochfahren der Gerätesoftware erscheint der Startbildschirm auf dem Touchscreen.
  • Seite 236 12 Gerät justieren und kalibrieren Sirona Dental Systems GmbH 12.3 Touchscreen überprüfen bzw. justieren Installationsanleitung ORTHOPHOS XG 3D 6. Berühren Sie die Mitte des grünen Quadrates in der linken unteren Ecke des Screens. Der fünfte Justagescreen erscheint auf dem Display.

  • Seite 237: Abschließende Arbeiten

    Sirona Dental Systems GmbH 13 Abschließende Arbeiten Installationsanleitung ORTHOPHOS XG 3D 13.1 Profilverkleidung anbringen Abschließende Arbeiten Abschließende Arbeiten 13.1 Profilverkleidung anbringen Profilverkleidung anbringen 1. Schrauben Sie die Halterung (A) mit der Schraube (B) an die Säule. 2. Klippen Sie das Profil (C) auf.

  • Seite 238: Erweiterte Details" Aufrufen

    13 Abschließende Arbeiten Sirona Dental Systems GmbH 13.2 "Erweiterte Details" aufrufen Installationsanleitung ORTHOPHOS XG 3D 13.2 "Erweiterte Details" aufrufen "SIDEXIS Manager" 1. Starten Sie den unter "Start" / "Programme" / "Erweiterte Details" aufrufen Erweiterte Details aufrufen XG 3 / 5 / 3D / 3Dready "SIDEXIS XG"...
  • Seite 239 Sirona Dental Systems GmbH 13 Abschließende Arbeiten Installationsanleitung ORTHOPHOS XG 3D 13.2 "Erweiterte Details" aufrufen 63 03 445 D3352 D3352.031.05.07.01 05.2015...

  • Seite 240: Konformitätsbescheinigung Ausfüllen

    13 Abschließende Arbeiten Sirona Dental Systems GmbH 13.3 Konformitätsbescheinigung ausfüllen Installationsanleitung ORTHOPHOS XG 3D 13.3 Konformitätsbescheinigung ausfüllen Konformitätsbescheinigung ausfüllen ➢ Füllen Sie die Konformitätsbescheinigung aus. Anhand der Kompatibilitätsliste bescheinigt der Systemintegrator die Erfüllung der EG-Konformität des installierten SIDEXIS XG-Systems. Die Liste ist so aufgebaut, dass nur die weißen Felder ausgefüllt werden müssen.

  • Seite 241: Geräteübergabe

    Sirona Dental Systems GmbH 13 Abschließende Arbeiten Installationsanleitung ORTHOPHOS XG 3D 13.4 Geräteübergabe 13.4 Geräteübergabe ➢ Übergeben Sie dem Kunden die Technische Dokumentation sowie Geräteübergabe Geraeteuebergabe alle mitgelieferten Patientenpositionierhilfen, Prüfkörper und Spezialwerkzeuge inklusive Verpackung. Diese sind wichtige Bestandteile des Gerätes und müssen sorgfältig aufbewahrt werden.
  • Seite 242 13 Abschließende Arbeiten Sirona Dental Systems GmbH 13.4 Geräteübergabe Installationsanleitung ORTHOPHOS XG 3D 63 03 445 D3352 D3352.031.05.07.01 05.2015...
  • Seite 244 ûåÇÉêìåÖÉå=áã=wìÖÉ=íÉÅÜåáëÅÜÉê=tÉáíÉêÉåíïáÅâäìåÖ=îçêÄÉÜ~äíÉåK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMNR péê~ÅÜÉW ÇÉìíëÅÜ mêáåíÉÇ=áå=dÉêã~åó aPPROKMPNKMRKMTKMN MRKOMNR ûKJkêKW= NOM=SQS fãéêáã¨=Éå=^ääÉã~ÖåÉ páêçå~=aÉåí~ä=póëíÉãë=dãÄe SP=MP=QQR=aPPRO c~Äêáâëíê~≈É=PN _ÉëíÉääJkêK aJSQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...

Inhaltsverzeichnis
