Sirona Dental Systems GmbH
6.
4.
1.
8.
1.

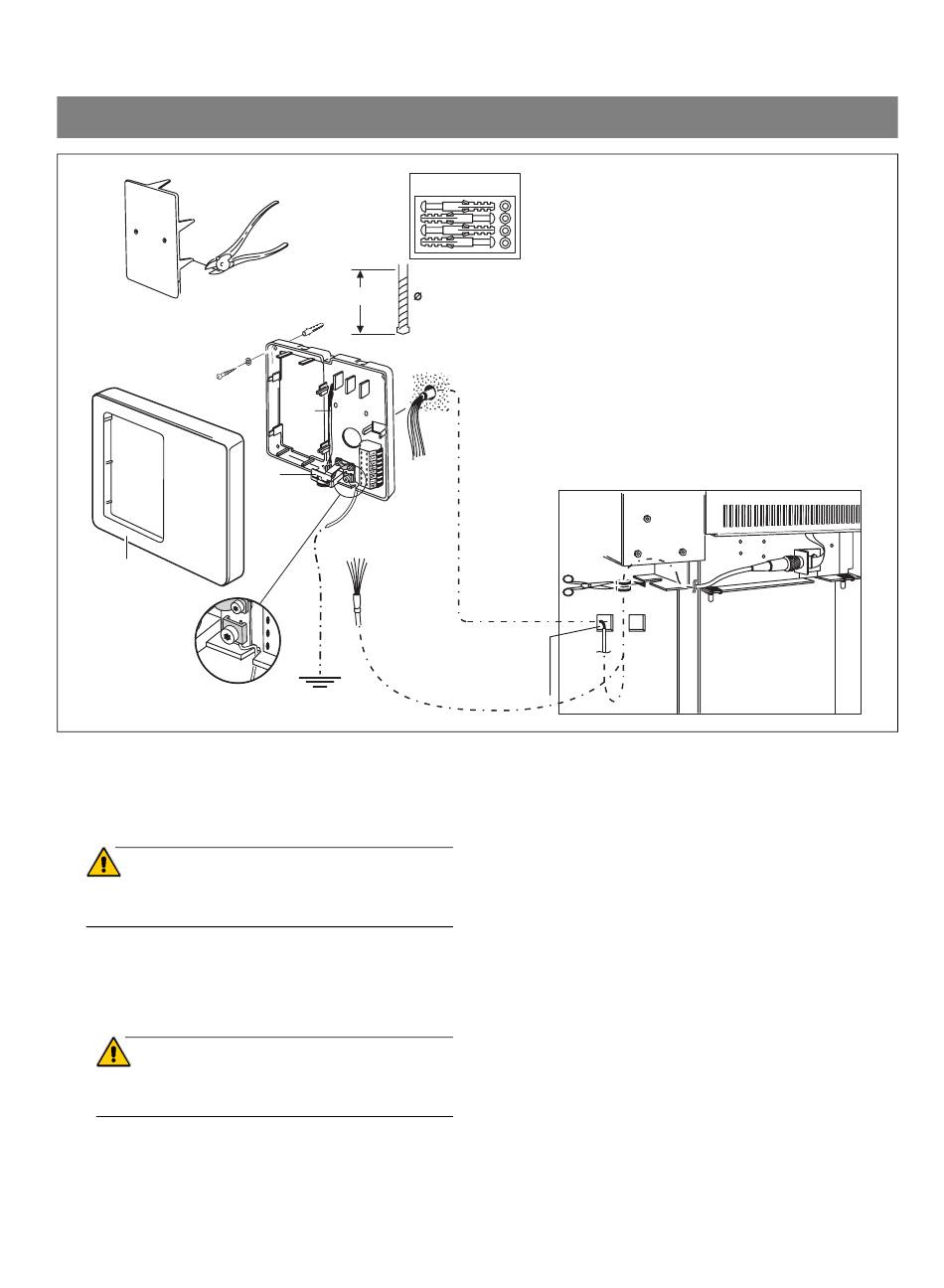

Eingerastete Abdeckung abnehmen.
2.
Vier Bohrungen für Chassis anzeichnen und bohren.
4 Dübel einsetzen.
3.
Steuerleitung verlegen
ACHTUNG
Bei Unterbrechung der Steuerleitung muss die Ab-
schirmung überbrückt werden!
- Bei in der Wand zu verlegender Steuerleitung:
Leitung bis zur grünen Markierung in das Leerrohr ein-
ziehen und zugentlasten.
Leitung von der Wand her in das Chassis einfädeln. .
- Bei frei hängender Steuerleitung:
ACHTUNG
Die Steuerleitung von unten einhängen.
Abstand vom Boden mindestens 1m.
4.
Chassis mit vier Schrauben u. Scheiben festschrau-
ben.
5.
Stecker am Gerät anstecken und festschrauben.
Leitung mit Durchführung B fixieren.
60 82 411 D 3285
D 3285.031.05.05.01
Montagematerial
89 21 959 D 3195
89 21 959 D 3195
2.
6 mm
6 mm
50 mm
50 mm
1/4´´
1/4´´
2´´
2´´
nicht für Holz!
7.
K10.2-7
A
K10.2-6
!
Grüne Markierung
für Dübel
B
3.
hier
6.
Blende abtrennen (6 Stege).
7.
Kabel an der Klemmleiste K10 entfernen und Litzen
isolieren.
8.
Erdanschluss verlegen und anschliessen
Es muss eine weiße oder graue Leitung
(Ø1,5mm², maximal 10 Meter) vom Chassis zu an ei-
nem geeigneten Erdanschluss verlegt werden (z.B.
Erdanschluss vom ORTHOPHOS).
Diese Leitung im Chassis an das Blech A schrauben.
11 Fernbedienung
5.
19
