6.4.2

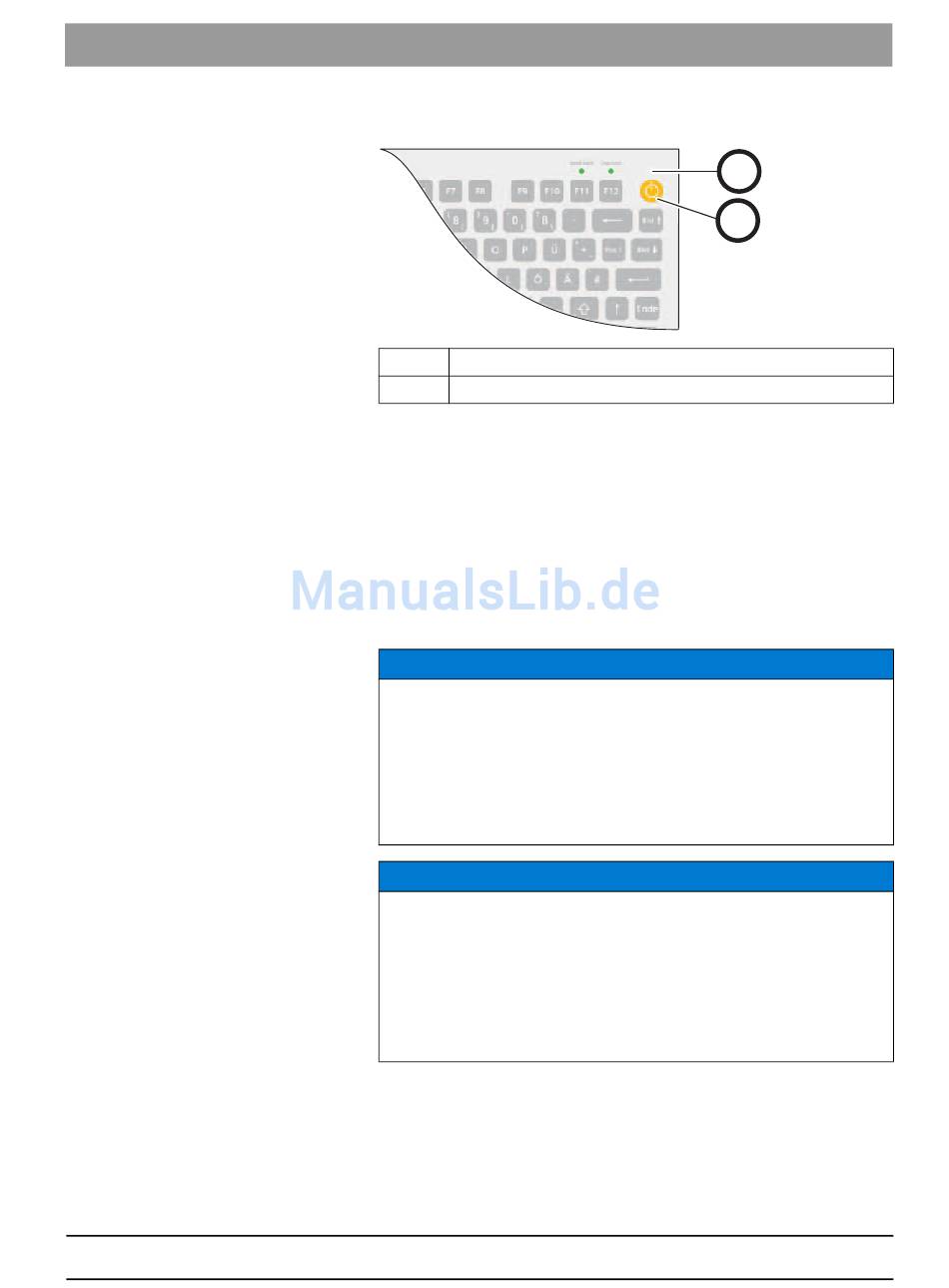

Betriebszustands-LED

A Betriebszustands-LED
B Ein-Taster
LED leuchtet nicht:
LED leuchtet gelb:
LED leuchtet grün:
6.4.3

Steckverbindungen

ACHTUNG
Die CEREC Omnicam ist ein hochpräzises opto-elektronisches
Abtastsystem zur berührungslosen Abdrucknahme, das einer
sorgfältigen Behandlung bedarf. Unsachgemäße Behandlung (Schläge,
fallen lassen) führt zum Ausfall der CEREC Omnicam.
➢ Legen Sie die empfindliche CEREC Omnicam immer in ihrer
Halterung ab!
ACHTUNG
Kabel nicht beschädigen
Wenn Sie am Kabel selbst ziehen um es abzuziehen oder die
Steckverbindung zu kontrollieren, beschädigen Sie das Kabel.
➢ Ziehen Sie nie am Kabel.
➢ Schieben Sie den beweglichen Teil der Steckkupplung an der
CEREC AC nach oben. Halten Sie gleichzeitig den kameraseitigen
Stecker fest.
1. Schließen Sie das Gerät mit dem Netzkabel ans Netz an.
2. Stecken Sie den Stecker des Kabels der CEREC Omnicam unter
Beachtung der Führungsnase vorsichtig in die Kupplung an der
CEREC AC.
3. Kontrollieren Sie die Steckverbindungen am Netzanschluss und an
der Kamera. Die CEREC Omnicam bleibt immer angeschlossen.
6 Montage und Inbetriebnahme
Aufnahmeeinheit ist am Hauptschalter
ausgeschaltet.
Aufnahmeeinheit ist am Hauptschalter
eingeschaltet, Windows ist heruntergefahren
und der PC ist aus.
Aufnahmeeinheit ist am Ein-Taster
eingeschaltet und betriebsbereit.
6.4 Inbetriebnahme
A
B
