Sirona Dental Systems GmbH
7.

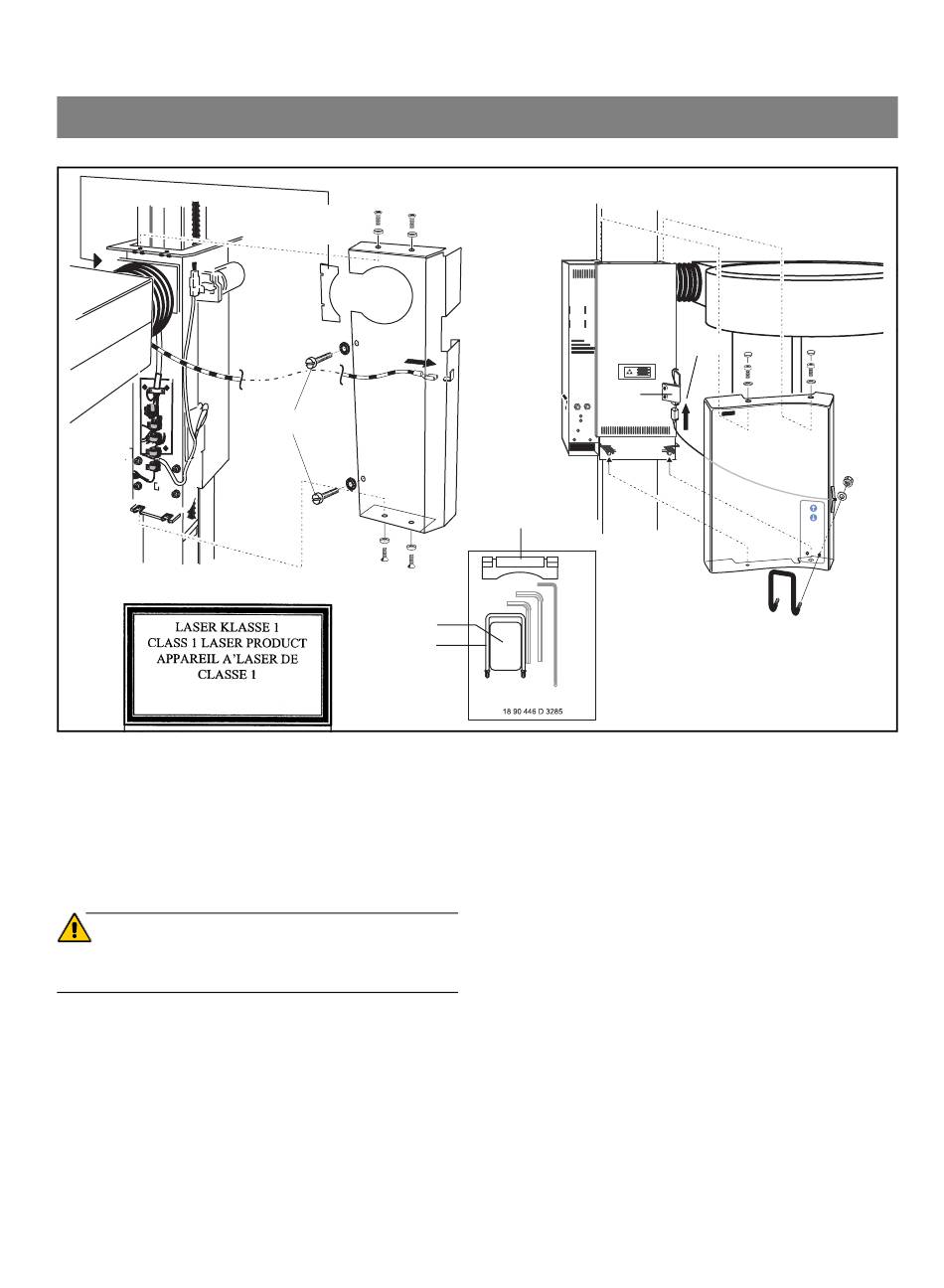

Öffnung der Seitenabdeckung über den Tragarm des
Ringträgers schieben.
Den Faltenbalg in die Seitenabdeckung schieben.
Erdleitung aufstecken.
Seitenabdeckung mit 4 Schrauben und Senkscheiben
am Laufwagen anschrauben.
Die Seitenabdeckung zusätzlich mit 2 Schrauben E
und Fächerscheiben festschrauben.
ACHTUNG
Beim Einschieben der Seitenabdeckung Kabel nicht ein-
klemmen.
8.
Klammer A auf die Seitenabdeckung (Öffnung) klem-
men.
9.
Nur bei Geräten ohne Fernbedienung: Folie auf der
Frontverkleidung entsprechend Bügel B durchstoßen.
Bügel B mit 2 Muttern und Scheiben an der Frontver-
kleidung festschrauben.
10. Stecker des Laser Lichtvisiers auf K17 aufstecken.
60 82 411 D 3285
D 3285.031.05.05.01
8.
7.
A
E
E
B
10.
C
A
11.
11. Frontverkleidung unten in die Stifte einhängen und mit
2 Innensechskant-Schrauben und Scheiben fest-
schrauben. Abdeckkappen aufdrücken.
Gerät einschalten. Tasten für Höhenverstellung ↑ ↓ be-
•
tätigen. Wenn der Laufwagen nicht fährt, muss der
Winkel C in den Langlöchern verschoben werden.
Mit drücken der Höhenverstelltaste ↑ werden immer
•
automatisch die Laser Lichtvisiere für 1min. einge-
schaltet. Es ist ein Laser der Klasse 1, er wird als rote
Linie dargestellt. Es muss mindestens ein Abstand von
100mm zwischen Auge und Laser eingehalten werden.
Nicht in den Strahl blicken.
Zum überprüfen der Lichtvisiere ein Stück Papier im Kopf-
halter befestigen und das Anlagesegment aufstecken.
•
Der horizontale Lichtstrahl muss waagrecht auf das Pa-
pier treffen.
•
Der zentrale Lichtstrahl muss senkrecht auf die Mittelli-
nie des Anlagesegmentes auftreffen.
Wenn eine Nachjustierung der Lichtvisiere erforderlich ist
siehe Service-Handbuch.
17 Abschließende Arbeiten
K17
9.
B
33
