Inbetriebnahme-/Installationsanleitung inLab-System-PC inEos

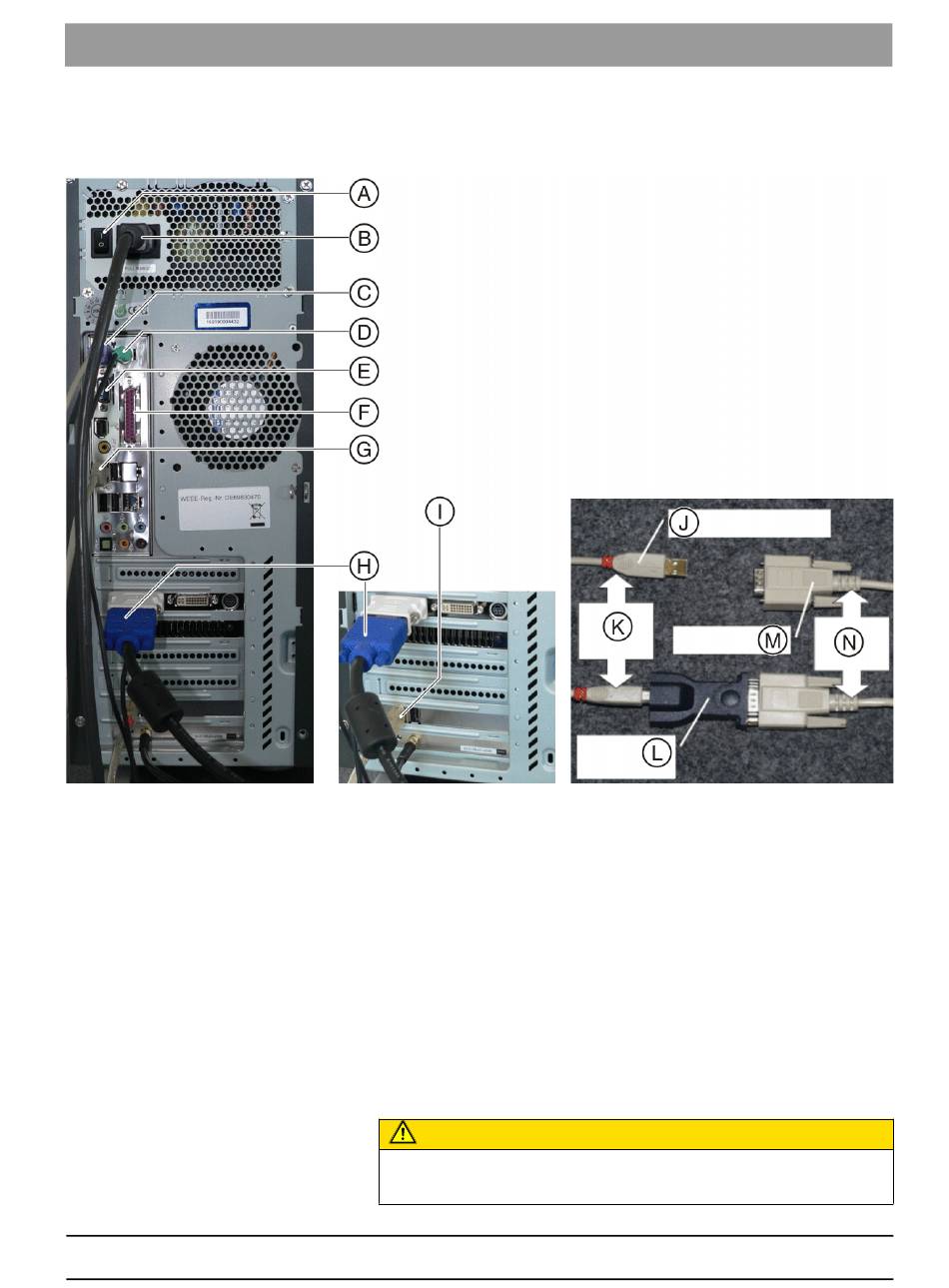

A Ggf. Netzschalter
B Netzanschluss
C Tastatur
D Maus
E COM 1 für ggf. Schleifeinheit
F LPT 1 für ggf. Softguard-Stecker
G USB an COM 3
60 35 302 D 3446
D 3446.031.01.05.01 06.2009
1 Vorraussetzungen zur Inbetriebnahme des inEos mit dem inLab-System-PC
1.2

Verbindungen herstellen

H Monitor VGA
I FireWire 1394
J USB zu COM 3 am PC
K USB-Leitung
L USB - RS 232-Konverter
M RS 232 zu inEos
N RS 232-Leitung
1. Tastatur und Maus an PC anschließen.
2. Monitor über VGA/DVI-Leitung mit PC verbinden.
3. Monitor und PC mit Netzspannung versorgen.
VORSICHT
FireWire-Buchse an der Frontseite des PC ohne Funktion
Die frontseitige FireWire-Buchse nicht verwenden.
Verbindungen herstellen
