3 Elektronikträger montieren
3

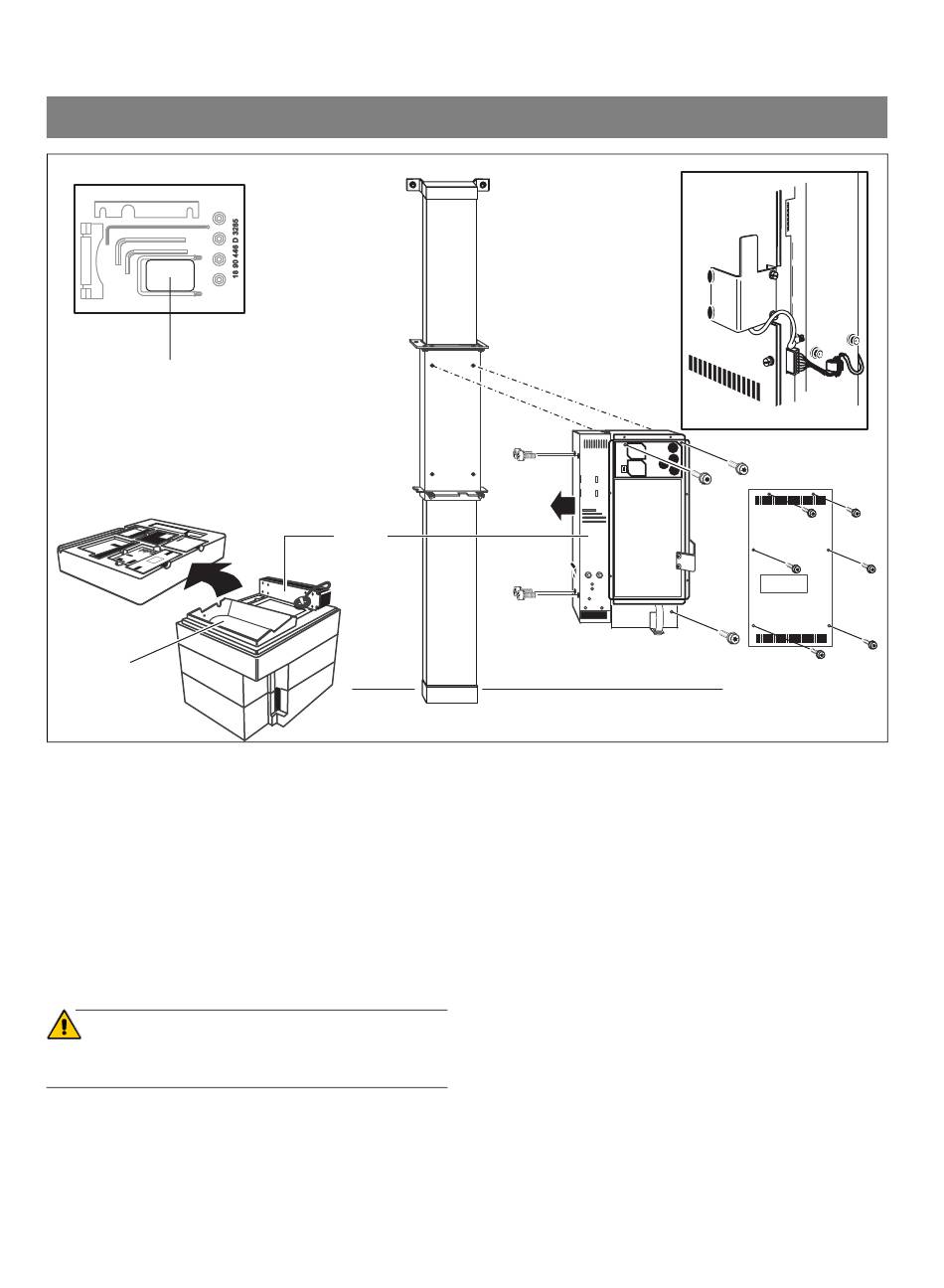

Elektronikträger montieren
Montagematerial
A
1
6.
2
3
4
1.
Verpackung Nr. 1 abheben und abstellen.
2.
Den Elektronikträger aus der Verpackung Nr. 2 entneh-
men.
3.
Deckel abschrauben (6 Schrauben).
4.
Seitliche Verkleidung abnehmen (4 Schrauben).
5.
Den Elektronikträger mit 3 Schrauben (M4x10) A am
Laufwagen montieren.
6.
Teile entnehmen und abstellen.
7.
Steckerverbindung L6 zur DX1 X9 herstellen.
ACHTUNG
Kodierung des Steckers X9 unbedingt beachten!
Falsches aufstecken führt zur Zerstörung der DX1.
8
2.
1.
4.
Sirona Dental Systems GmbH
7.
A
5.
3.
A
60 82 411 D 3285
D 3285.031.05.05.01
