Sirona Dental Systems GmbH
5.

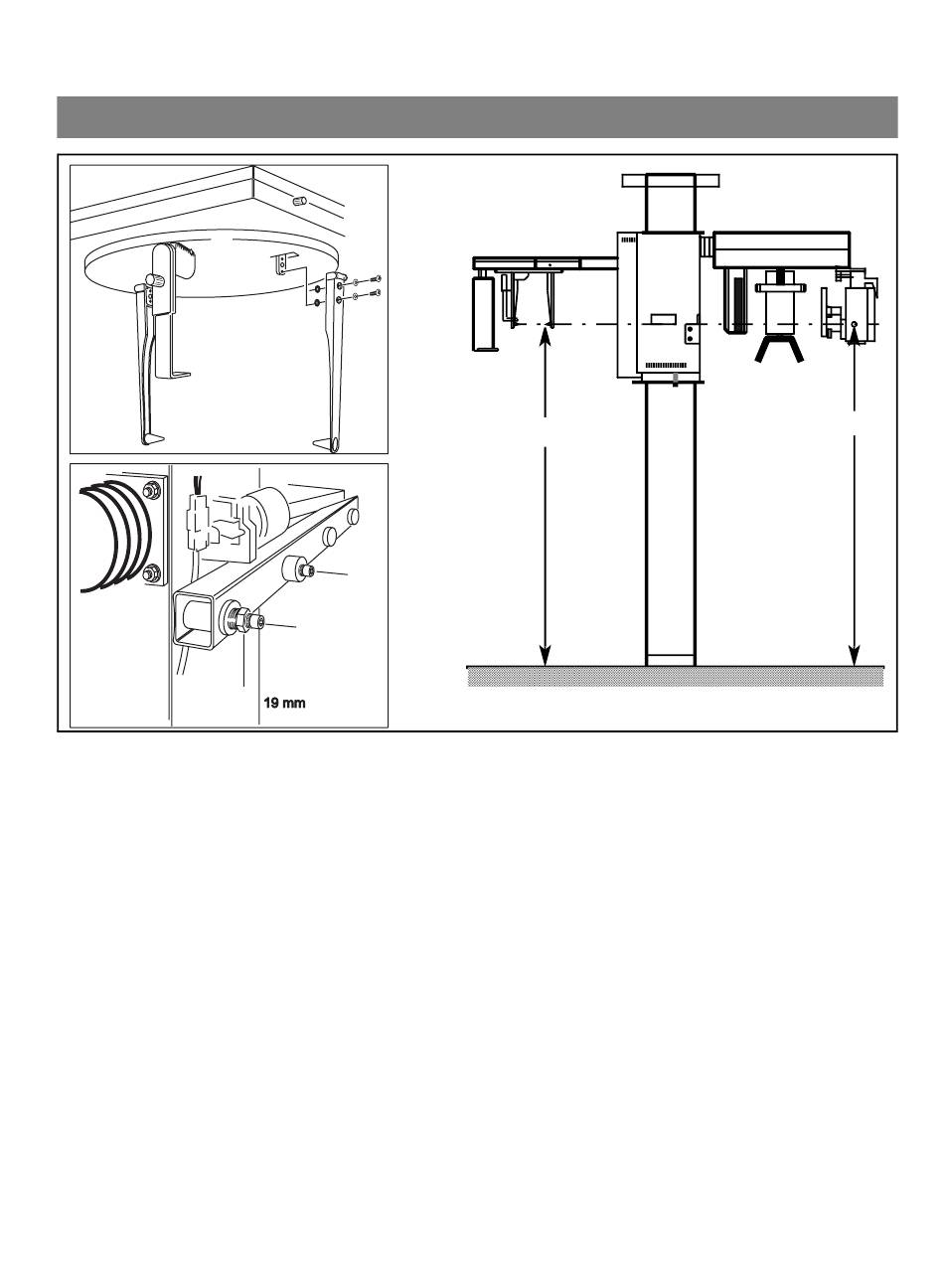

Die beiden Ohrolivenhalter einsetzen und mit vier
Schrauben anschrauben.
6.
Der Zentralstrahl von der Brennfleckmarkierung des
Strahlers zum Mittelpunkt der Ohroliven muss waag-
recht verlaufen.
Strecken X
und X
messen:
1
2
– Am Strahler von der Brennfleckmarkierung senk-
recht zum Fußboden.
– An der Ohrolive von der Spitze senkrecht zum
Fußboden.
Die Strecken X
und X
müssen gleich sein. Zulässige Tole-
1
2
ranz ±3mm.
Sind die beiden Strecken nicht gleich:
– die Schrauben A leicht lösen und mit der Exzenter-
schraube B korrigieren.
– Schrauben A wieder festziehen.
60 82 411 D 3285
D 3285.031.05.05.01
5.
A
A
B
X
X
1
6.
10 Cephalometer montieren
± 3mm
=X
X
1
2
2
± 1/8"
17
