Sirona ORTHOPHOS 3 Ceph Installationsanleitung Seite 20

11 Fernbedienung
10.
A
11.

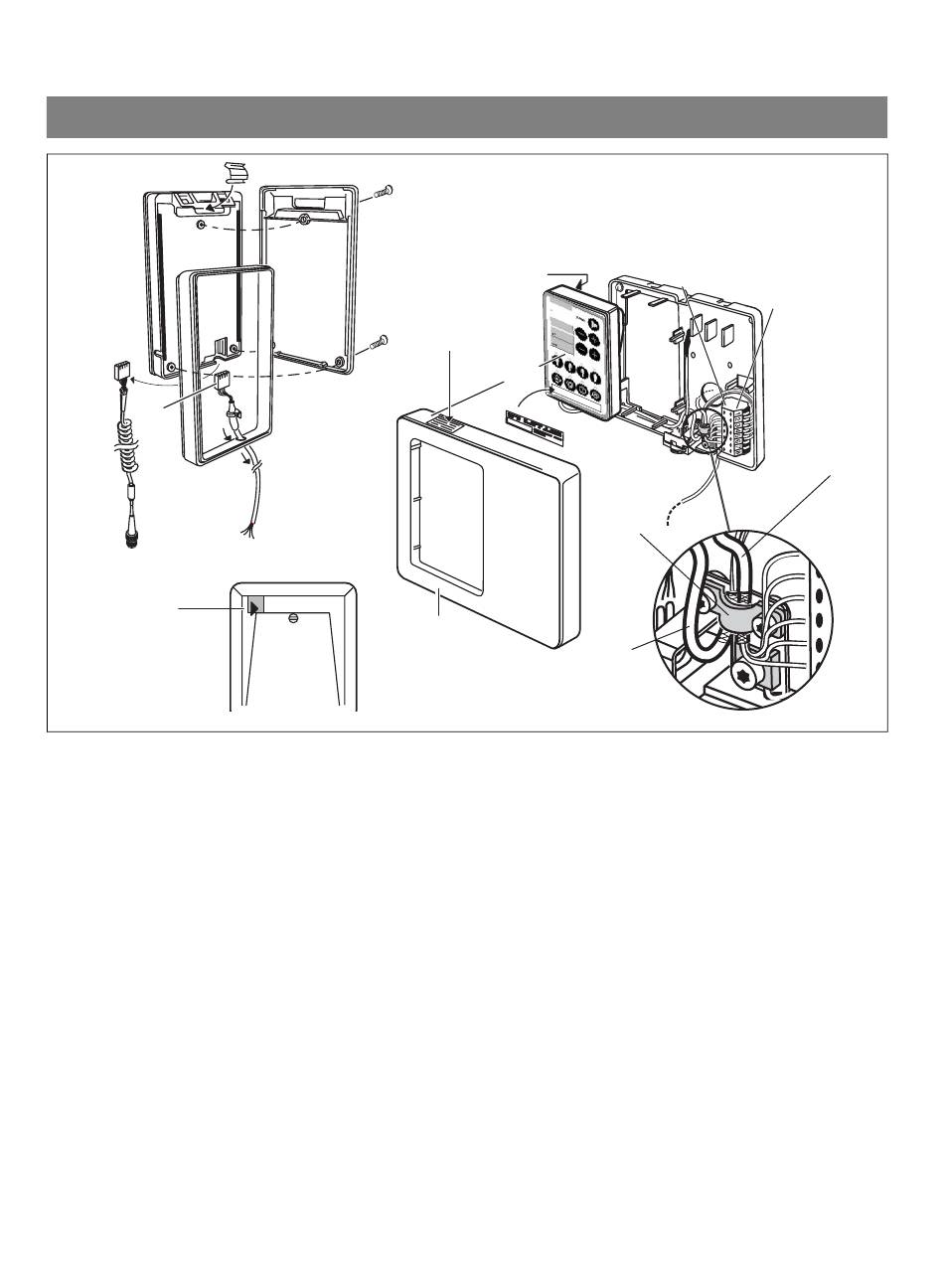

9. Am Multitimer die 3 Schrauben auf der Rückseite raus-
drehen und Multitimer öffnen .
10. Spiralkabel am Multitimer abziehen und kurzes Kabel
A anstecken.
Multitimer komplettieren.
11. Gummi-Distanzstück aufkleben.
12. Schelle lockern.
13. An der Steuerleitung den Kabelbinder und den
Schrumpfschlauch entfernen.
Die Abschirmung der Steuerleitung muss zu sehen
sein.
14. Kurzes Kabel B von unten unter die Schelle schieben.
Steuerleitung von oben unter die Schelle schieben.
Die Abschirmungen müssen unter der Schelle liegen.
Schelle festschrauben.
15. Kurzes Kabel an Klemmleiste K10.2-6 anschließen.
16. Steuerleitung (6 Leitungen) an Klemmleiste K10.2-7
anschließen.
17. Serial-No für den Garantiepass notieren.
20
WARNING-label WARNING-label
(USA/CANADA) (USA/CANADA)
9.
Multitimer
17.
16. 15.
Serial-No Serial-No
K10.2-7
18.
DHHS-label DHHS-label
(USA/CANADA) (USA/CANADA)
12.
B
18. Multitimer in Chassis einsetzen und Abdeckung einras-
ten.
Sirona Dental Systems GmbH
K10.2-6
13.
14.
60 82 411 D 3285
D 3285.031.05.05.01
