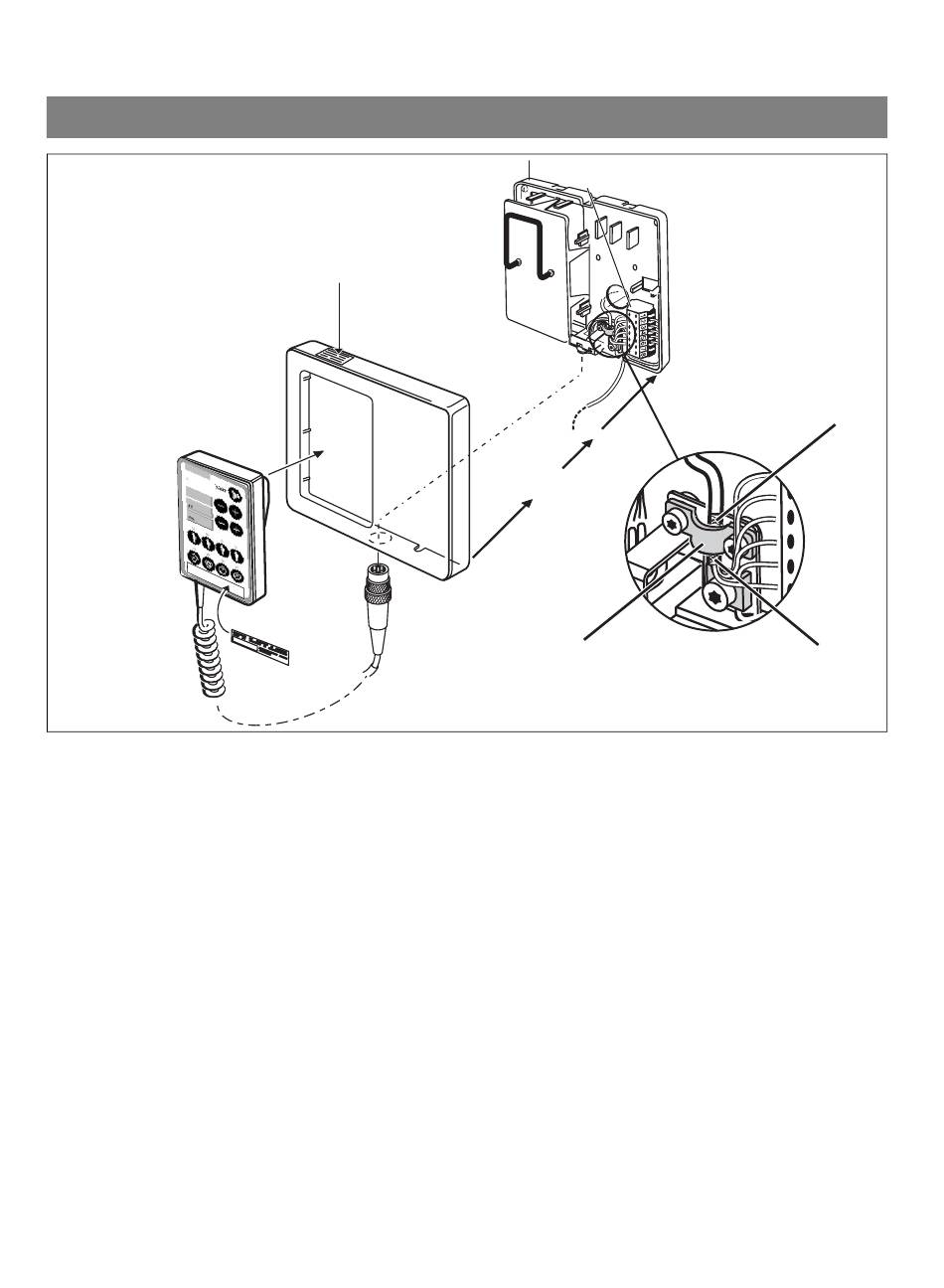

11 Fernbedienung
Multitimer
8. Schelle lockern.
9. An der Steuerleitung den Kabelbinder und den
Schrumpfschlauch entfernen.
Die Abschirmung der Steuerleitung muss zu sehen
sein.
10. Steuerleitung von oben unter die Schelle schieben.
Die Abschirmung muss unter der Schelle liegen.
Schelle festschrauben.
11. Steuerleitung (6 Leitungen) an Klemmleiste K10.2-7
anschließen.
12. Abdeckung einrasten.
13. Multitimer einhängen, Stecker einstecken und fest-
schrauben.
22
WARNING-label WARNING-label
(USA/CANADA) (USA/CANADA)
13.
DHHS-label DHHS-label
(USA/CANADA) (USA/CANADA)
11.
K10.2-7
12.
8.
