Absorption
11.1
Messtechniken der Absorption
11.1.1
Absorption
Das Absorptionssignal ist ein Maß für die Abschwächung des monochromatischen Lichts, wenn es durch
eine Probe geleitet wird.
11.1.2
Absorptionsscan
Absorptionsscans messen das Absorptionsverhalten der untersuchten Verbindungen innerhalb eines
bestimmten Wellenlängenbereichs.
11.2
Küvetten Modul
Küvetten-basierte Anwendungen können bei jeder Wellenlänge zwischen 200 und 1000 nm durchgeführt
werden. Der Lichtweg des Küvetten Moduls ist ähnlich zu jenem des Absorptionsstandardmoduls. Ein
Faserbündel bringt das Licht vom Monochromator in die Absorptionsoptik, die das Licht in die Küvetten
fokussiert. Das übertragene Licht wird von einer Photodiode detektiert.
11.2.1
Küvetten Optik
Das Absorptionsküvetten Modul besteht aus der Blitzlampe, dem Monochromator, der Absorptionsfaser
und der Photodiode (siehe Abb.).
Das Licht der Xenon Blitz-Lampe [1] (Lichtquelle) passiert einen optischen Filter [2] und wird mithilfe
eines Sammelspiegels auf den Eingangsspalt eines einzelnen Gitter-Monochromators fokussiert. Durch
Bewegen des optischen Gitters wird die Wellenlänge ausgewählt und auf den Ausgangsspalt des
Monochromators fokussiert. Hier trifft das Licht auf die Absorptionsfaser [4], die es bis zur Probe in der
Küvette bringt [5]. Ein Teil dieses Lichts wird auf die Referenz-Photodiode reflektiert. Das übertragene
Licht wird durch die Photodiode [6] detektiert. Im Brennpunkt ist der Durchmesser des
Absorptionsküvetten Lichtstrahls ca. 1 mm.

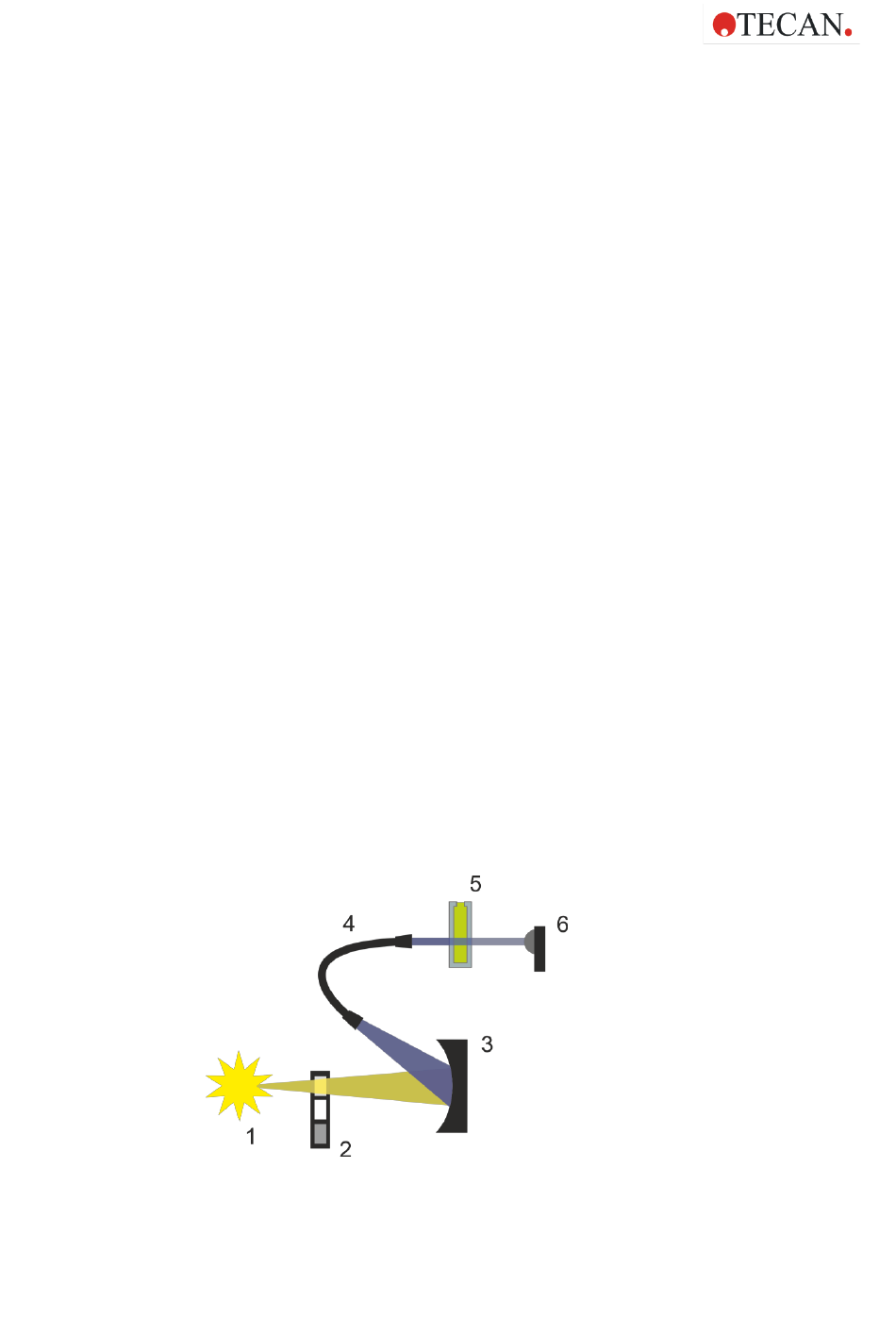

Abbildung 7: Optik des Absorptionsküvetten Moduls
[1] Xenon Blitzlampe (Lichtquelle), [2] optischer Filter, [3] optisches Gitter,
[4] Absorptionsfaser, [5] Küvette, [6] Photodiode.
