Spark-Stack Mikroplatten Stacker
Der Spark-Stack ist ein integriertes Mikroplatten Stacker Modul, das als Option für den SPARK Multimode
Reader zur Verfügung steht. Es ist für das automatische Beladen, Entladen und Zurückstapeln von
Platten für die walk-away Automatisierung von bis zu 50 Mikroplatten ohne Deckel pro Lauf konzipiert.

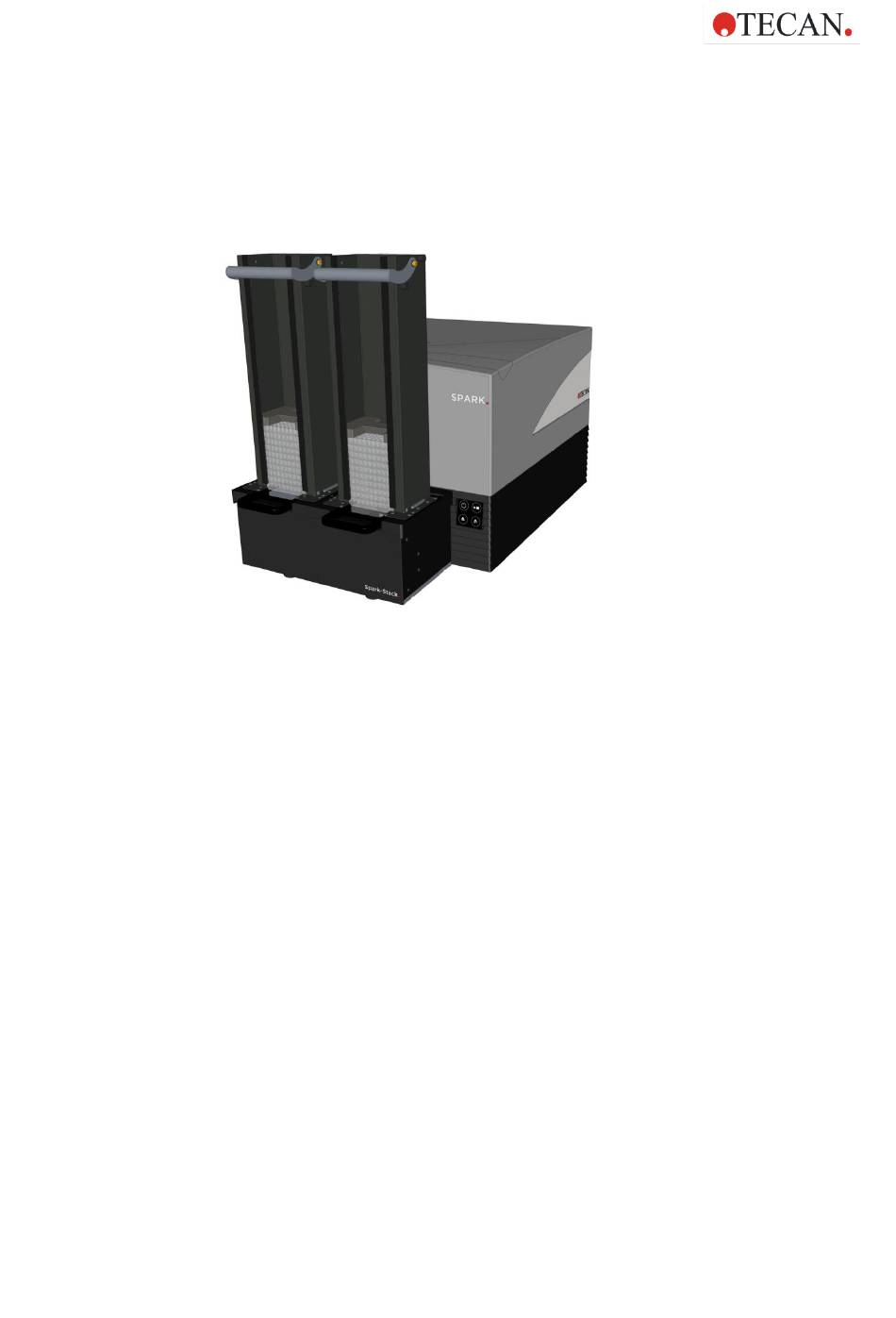

Abbildung 17: Der eingebaute Spark-Stack Mikroplatten Stacker für automatisches
Beladen, Entladen und Zurückstapeln von bis zu 50 Platten pro Vorgang.
Das eingebaute Mikroplatten Stacker Modul verwendet Plattenmagazine als Behälter. Die
Plattenmagazine sind mit 6- bis 1536-Well Platten ohne Deckel kompatibel und mit
Lichtschutzabdeckungen für lichtempfindliche Assays versehen.
Die Mikroplatten im Plattenmagazin, die sich in der INPUT-Position des Spark-Stack Moduls befinden,
werden nacheinander in den SPARK Reader geladen. Nachdem die Messung durchgeführt ist, werden
die verarbeiteten Platten im Plattenmagazin OUTPUT gestapelt.
Die Greifer des Plattenmagazins verfügen über mechanische Federn, um im Falle eines Stromausfalls
geschlossen zu bleiben, wobei die Platten trotz fehlenden Stroms im Plattenmagazin gehalten werden.
Es stehen zwei verschiedene Kapazitäten von Plattenmagazinen zur Verfügung:
• Zwei kurze Magazine mit einer Kapazität von bis zu 30 Platten (Standard 96-Well Platten) pro
Stapelvorgang
• Zwei lange Magazine mit einer Kapazität von bis zu 50 Platten (Standard 96-Well Platten) pro
Stapelvorgang
