Etikettenlichtschranke Einstellen - CAB A+ Bedienungsanleitung

4 Material einlegen
14
4.2.3

Etikettenlichtschranke einstellen

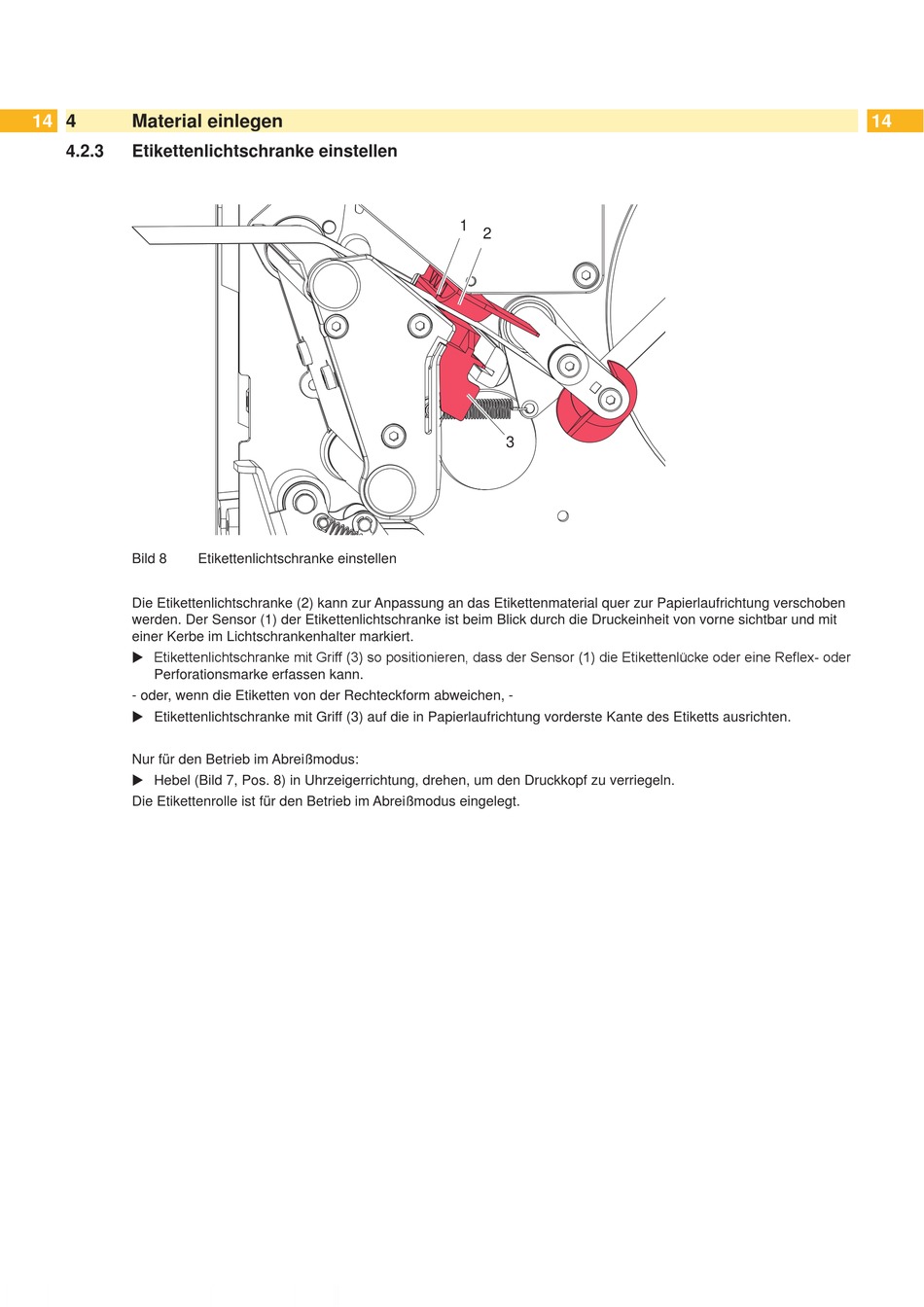

Bild 8 Etikettenlichtschranke einstellen
Die Etikettenlichtschranke (2) kann zur Anpassung an das Etikettenmaterial quer zur Papierlaufrichtung verschoben
werden. Der Sensor (1) der Etikettenlichtschranke ist beim Blick durch die Druckeinheit von vorne sichtbar und mit
einer Kerbe im Lichtschrankenhalter markiert.
 Etikettenlichtschranke mit Griff (3) so positionieren, dass der Sensor (1) die Etikettenlücke oder eine Reflex- oder
Perforationsmarke erfassen kann.
- oder, wenn die Etiketten von der Rechteckform abweichen, -
 Etikettenlichtschranke mit Griff (3) auf die in Papierlaufrichtung vorderste Kante des Etiketts ausrichten.
Nur für den Betrieb im Abreißmodus:
 Hebel (Bild 7, Pos. 8) in Uhrzeigerrichtung, drehen, um den Druckkopf zu verriegeln.
Die Etikettenrolle ist für den Betrieb im Abreißmodus eingelegt.
1
2
3
14
