3

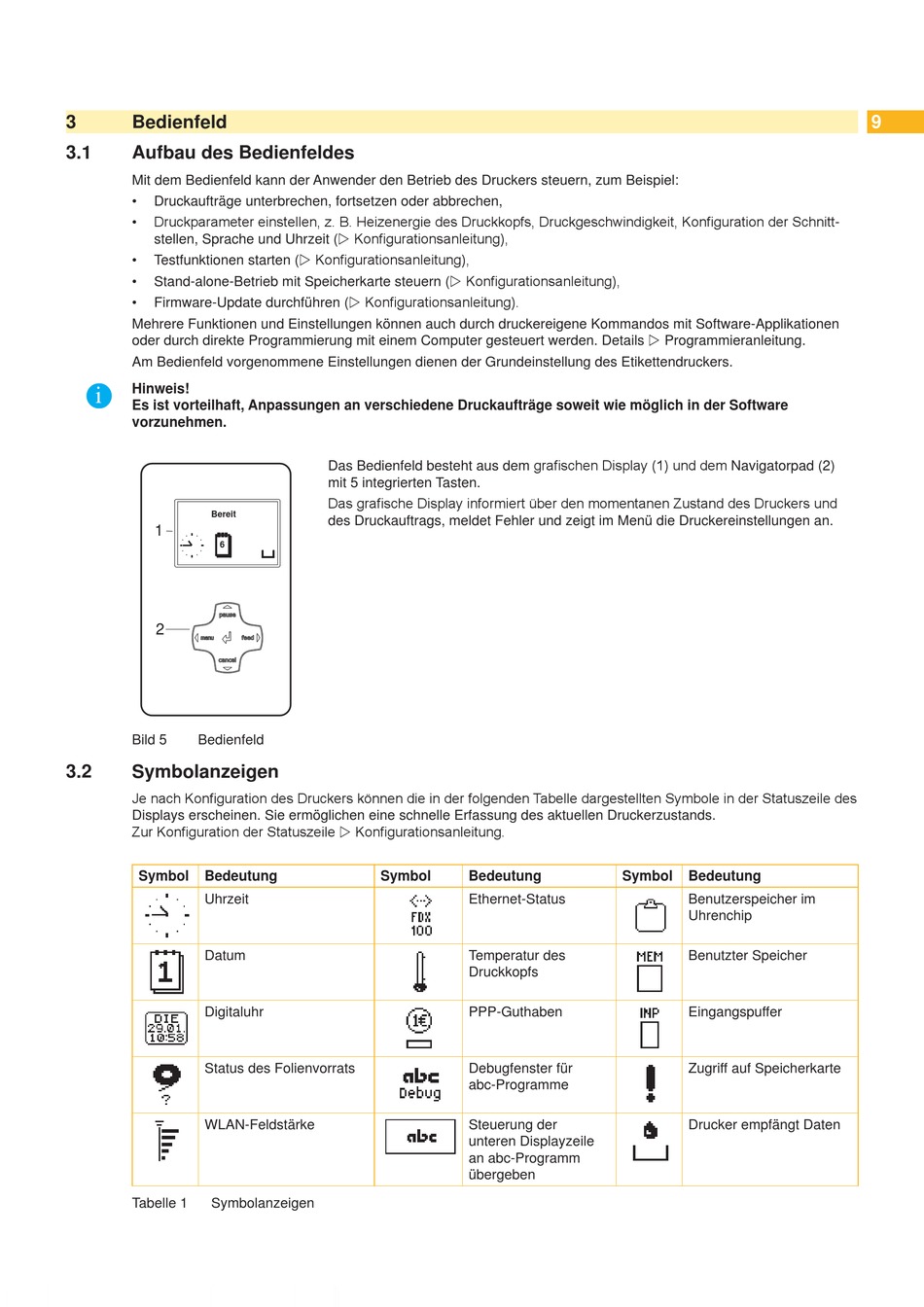

Bedienfeld

3.1

Aufbau des Bedienfeldes

Mit dem Bedienfeld kann der Anwender den Betrieb des Druckers steuern, zum Beispiel:
• Druckaufträge unterbrechen, fortsetzen oder abbrechen,
Druckparameter einstellen, z. B. Heizenergie des Druckkopfs, Druckgeschwindigkeit, Konfiguration der Schnitt-
•
stellen, Sprache und Uhrzeit ( Konfigurationsanleitung),
Testfunktionen starten ( Konfigurationsanleitung),
•
Stand-alone-Betrieb mit Speicherkarte steuern ( Konfigurationsanleitung),
•
Firmware-Update durchführen ( Konfigurationsanleitung).
•
Mehrere Funktionen und Einstellungen können auch durch druckereigene Kommandos mit Software-Applikationen
oder durch direkte Programmierung mit einem Computer gesteuert werden. Details  Programmieranleitung.
Am Bedienfeld vorgenommene Einstellungen dienen der Grundeinstellung des Etikettendruckers.
i
Hinweis!
Es ist vorteilhaft, Anpassungen an verschiedene Druckaufträge soweit wie möglich in der Software
vorzunehmen.
Bereit
1
6
2
Bild 5 Bedienfeld
3.2

Symbolanzeigen

Je nach Konfiguration des Druckers können die in der folgenden Tabelle dargestellten Symbole in der Statuszeile des
Displays erscheinen. Sie ermöglichen eine schnelle Erfassung des aktuellen Druckerzustands.
Zur Konfiguration der Statuszeile  Konfigurationsanleitung.
Symbol Bedeutung
Uhrzeit
Datum
Digitaluhr
Status des Folienvorrats
WLAN-Feldstärke
Tabelle 1 Symbolanzeigen
Das Bedienfeld besteht aus dem grafischen Display (1) und dem Navigatorpad (2)
mit 5 integrierten Tasten.
Das grafische Display informiert über den momentanen Zustand des Druckers und
des Druckauftrags, meldet Fehler und zeigt im Menü die Druckereinstellungen an.
Symbol Bedeutung
Ethernet-Status
Temperatur des
Druckkopfs
PPP-Guthaben
Debugfenster für
abc-Programme
Steuerung der
unteren Displayzeile
an abc-Programm
übergeben
Symbol Bedeutung
Benutzerspeicher im
Uhrenchip
Benutzter Speicher
Eingangspuffer
Zugriff auf Speicherkarte
Drucker empfängt Daten
9
