Material einlegen

12
i
Hinweis!
Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im
unteren Teil der Druckmechanik
erforderlich.
4.1 Stützwinkel A8+ ab- und anschwenken
Zur zusätzlichen Lagerung der Walzen- und Druckkopfbaugruppe sowie der Transferfolienwickler ist der A8+ mit
einem Stützwinkel (1) ausgerüstet.
i
Hinweis!
Für das Einlegen und Entnehmen des Materials ist am A8+ zusätzlich zu den in den nachfolgenden
Abschnitten beschriebenen Handlungen der Stützwinkel ab- und anzuschwenken.

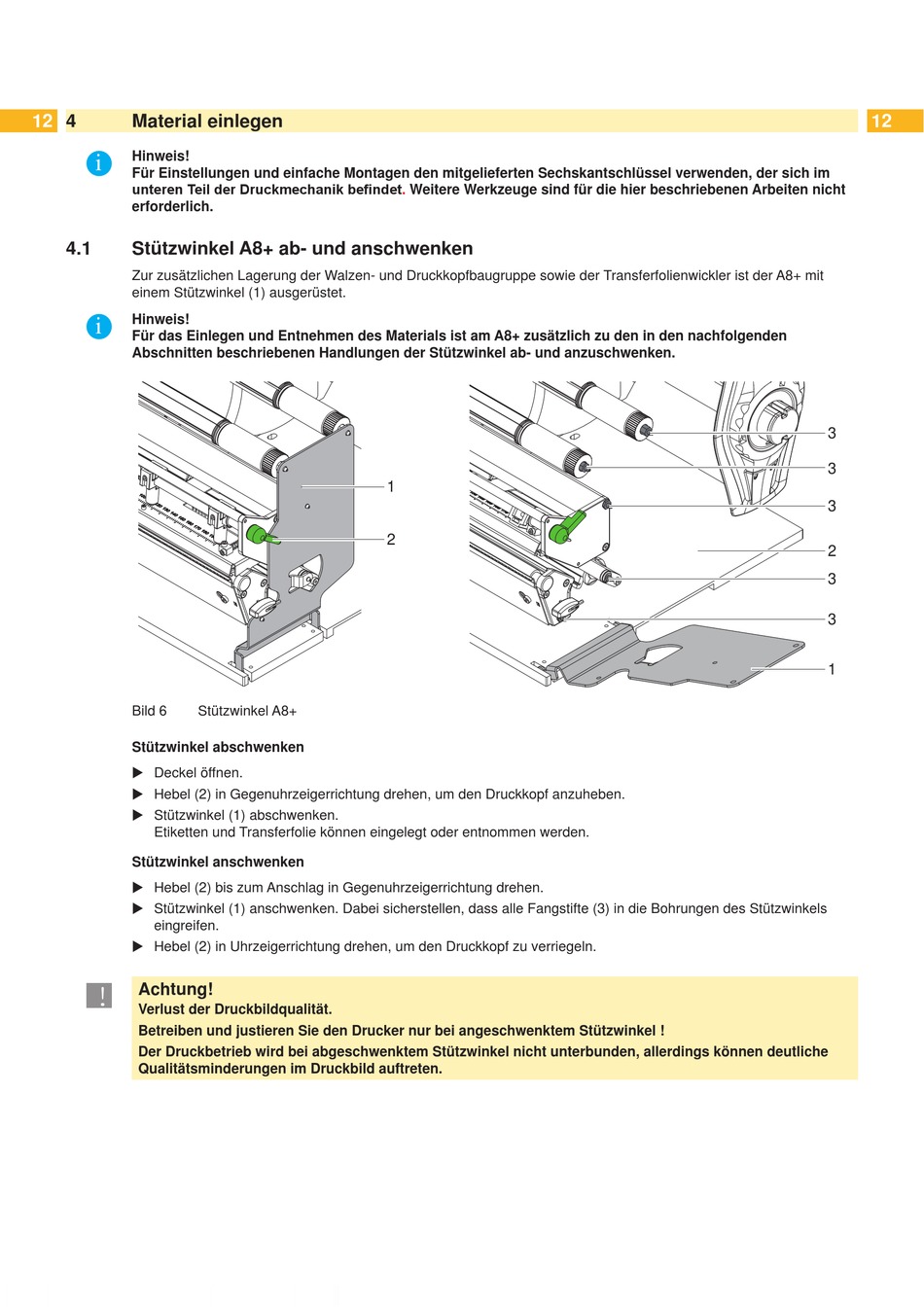

Bild 6 Stützwinkel A8+
Stützwinkel abschwenken
 Deckel öffnen.
 Hebel (2) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
 Stützwinkel (1) abschwenken.
Etiketten und Transferfolie können eingelegt oder entnommen werden.
Stützwinkel anschwenken
 Hebel (2) bis zum Anschlag in Gegenuhrzeigerrichtung drehen.
 Stützwinkel (1) anschwenken. Dabei sicherstellen, dass alle Fangstifte (3) in die Bohrungen des Stützwinkels
eingreifen.
 Hebel (2) in Uhrzeigerrichtung drehen, um den Druckkopf zu verriegeln.
!
Achtung!
Verlust der Druckbildqualität.
Betreiben und justieren Sie den Drucker nur bei angeschwenktem Stützwinkel !
Der Druckbetrieb wird bei abgeschwenktem Stützwinkel nicht unterbunden, allerdings können deutliche
Qualitätsminderungen im Druckbild auftreten.
befindet.
Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht
1
2
12
3
3
3
2
3
3
1
