2.16.3

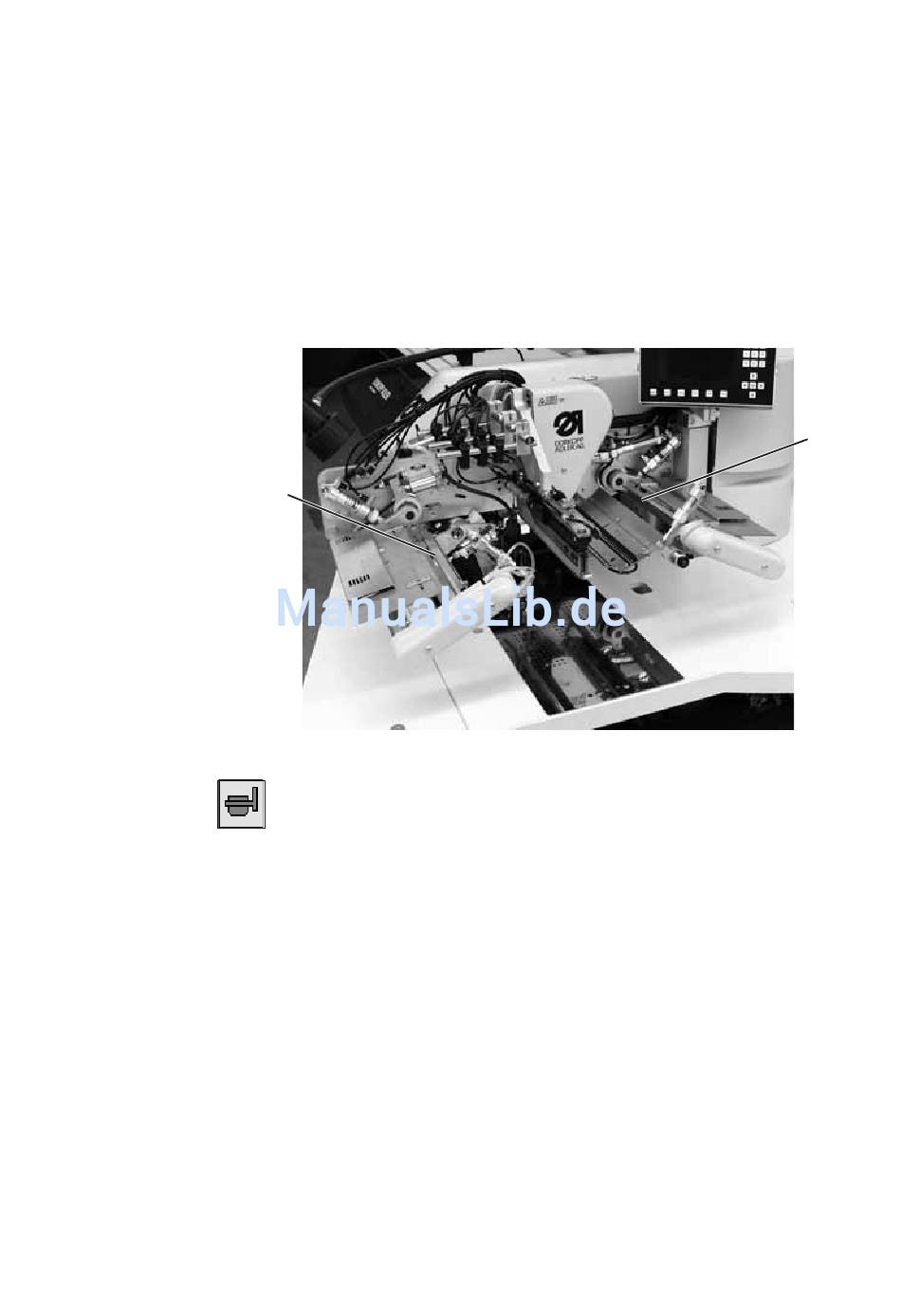

Zuführeinrichtungen für Patten, Taschenbeutel, u.s.w.
Mit dem Einsatz dieser Zuführhilfen verkürzt sich die Gesamtzeit eines
Arbeitsspieles.
Das manuelle Anlegen von Patte, Taschenbeutel, usw. erfolgt schon
während der Maschinenzeit.
Alle Zuführeinrichtungen können auch in Kombination mit der
Einrichtung zum Aufschneiden der Paspelenden eingesetzt werden.
Die Zuführeinrichtungen sind mit einer Blasvorrichtung für einen
glattliegenden Taschenbeutel ausgestattet.
Zur optimalen Anpassung an den jeweiligen Anwendungsfall sind zwei
verschiedene Zuführeinrichtungen erhältlich:
0745 517564 Zuführeinrichtungen links, Nählänge 180 mm
0745 517574 Zuführeinrichtungen rechts, Nählänge 180 mm
1
Übergabevorrichtung einschalten
–
Übergabevorrichtung im Menüpunkt "Taschenparameter (F1)"
einschalten.
Funktion
–
Rechtes Pedal nach hinten treten und getreten halten.
Rechte Klemme 2 der Zuführeinrichtung öffnet.
–
Patte oder Beilegeteil in die Zuführeinrichtung einlegen.
–
Rechtes Pedal freigeben.
Pattenklemme 2 schließt.
–
Rechtes Pedal nach vorn treten und getreten halten.
Linke Pattenklemme 1 öffnet.
–
Patte an den Anschlägen der Zuführeinrichtung einlegen.
–
Rechtes Pedal freigeben.
Die Pattenklemme 1 schließt.
Nach erfolgtem Faltvorgang
–
Rechtes Pedal nach vorn treten.
Pattenklemme 1 schwenkt in den Einlegebereich und führt die
Patte automatisch zu.
2
71
