ELEKTRISCHE INSTALLATION
6.4 Anschlüsse
6.4.1 Anschlüsse des LMS500
LMS500 Lite und PRO Indoor: Anschluss „Ethernet" am Systemstecker

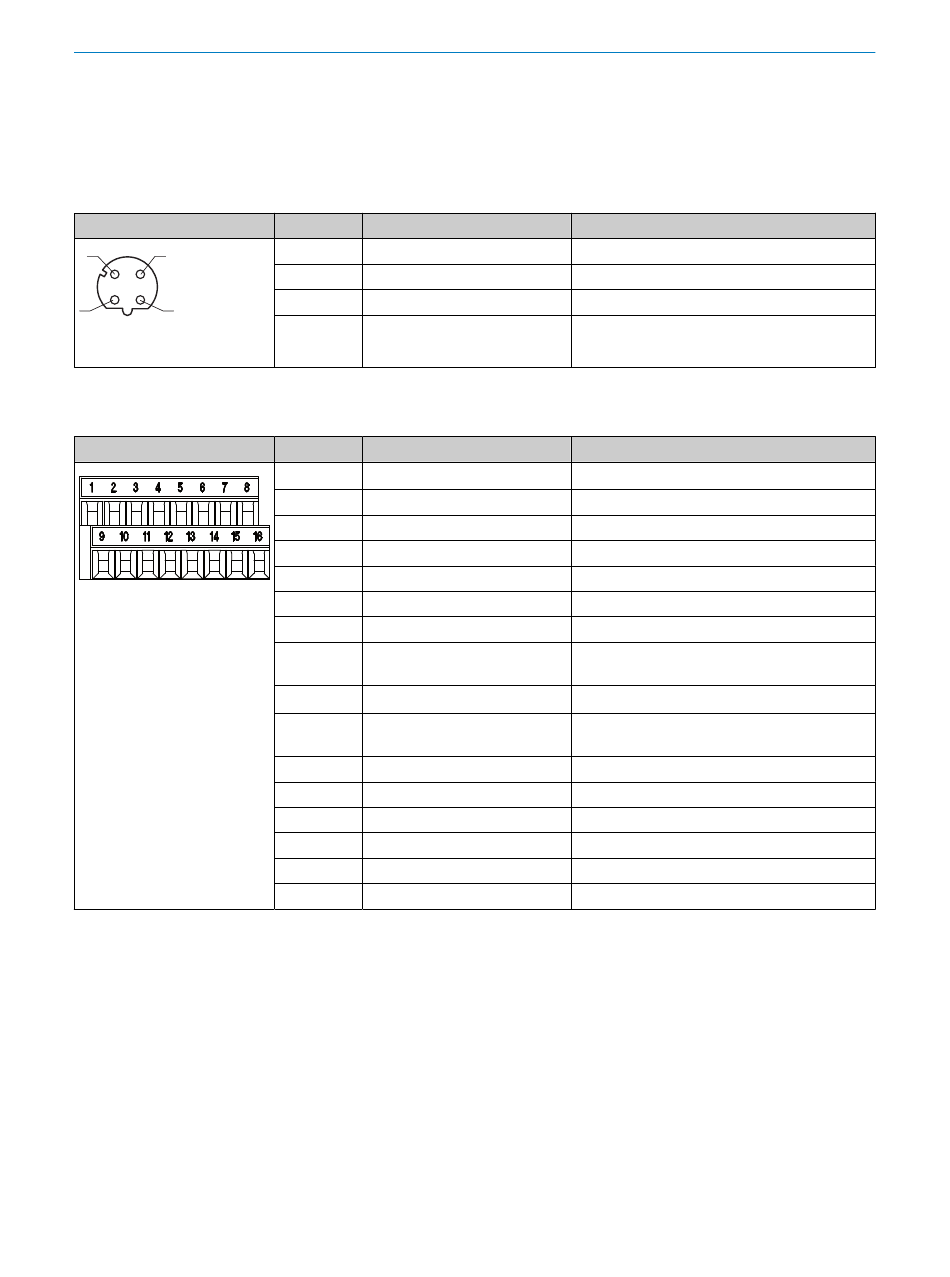

Tabelle 24: LMS500 Lite und PRO Indoor: Pinbelegung des Anschlusses „Ethernet"
Stecker/Dose
3 4
2 1
Abbildung 39: M12-Dose, 4-
polig, D-codiert
LMS500 Lite Indoor: Anschluss „Power/Data/I/O" im Systemstecker
Tabelle 25: LMS500 Lite Indoor: Klemmenbelegung des Anschlusses „Power/Data/I/O"
Stecker/Dose
Abbildung 40: 2 x Klemm‐
leiste, 8-polig
60 B E T R I E B S A N L E I T U N G | LMS5xx
Kontakt Kurzzeichen
1 TX+
2 Rx+
3 TX–
4 Rx–
Kontakt Kurzzeichen
01 V
S
02 GND
03 OUT1
04 OUT2
05 OUT3 / OUT Sync
06 IN1
07 IN Sync
08 GND IN /IN Sync
09 V OUT
S
10 GND V OUT
S
11 TD+
12 TD–/TxD
13 GND RS
14 RD–/RxD
15 RD+
16 Shield RS
Signalbeschreibung
Sender+
Empfänger+
Sender–
Empfänger–
Signalbeschreibung
Versorgungsspannung Sensor
Masse Sensor
Digitaler Ausgang 1
Digitaler Ausgang 2
Digitaler Ausgang 3 / Ausgang Synchronisation
Digitaler Eingang 1
Eingang Synchronisation
Masse Digitaler Eingang 1 / Eingang Synchro‐
nisation
Versorgungsspannung Digitale Ausgänge
Masse Versorgungsspannung Digitale Aus‐
gänge
Sender RS-422
Sender RS-422/RS-232
Masse RS-422/RS-232
Empfänger RS-422/RS-232
Empfänger RS-422
Schirm RS-422/RS-232
