Aufbau und Funktion

Schmutzfilter

5.5 Schmutzfilter
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
Bei der Nutzung eines Schmutzfilters, wird der Kühlluftdurchsatz reduziert und in der Folge die Einschalt-
dauer des Gerätes herabgesetzt. Die Einschaltdauer sinkt mit zunehmender Verschmutzung des Filters.
Der Schmutzfilter muss regelmäßig demontiert und durch Ausblasen mit Druckluft gereinigt werden (ab-
hängig vom Schmutzaufkommen).
Pos. Symbol
1
2
3
• Schmutzfilter mit 4 Befestigungsschrauben an der Gehäusevorderseite (Eintrittsöffnung Kühlluft) des
Schweißgerätes befestigen.
5.6

Spannungsminderungseinrichtung

Ausschließlich Gerätevarianten mit dem Zusatz (VRD/SVRD/AUS/RU) sind mit einer Spannungsminde-
rungseinrichtung (VRD) ausgestattet. Sie dient zur Erhöhung der Sicherheit besonders in gefährlichen
Umgebungen (wie z. B. Schiffsbau, Rohrleitungsbau, Bergbau).
Die Spannungsminderungseinrichtung ist in einigen Ländern und in vielen innerbetrieblichen Sicherheits-
vorschriften für Schweißstromquellen vorgeschrieben.
Die Signalleuchte VRD > siehe Kapitel 4.2 leuchtet, wenn die Spannungsminderungseinrichtung ein-
wandf rei funktioniert und die Ausgangsspannung auf die in der entsprechenden Norm festgelegten Werte
reduziert ist (technische Daten > siehe Kapitel 8).
5.7 Gerätekonfigurationsmenü
30
Beschreibung 0
Eintrittsöffnung Kühlluft
Schmutzfilter mit Befestigungsblech
4 Befestigungsschrauben für Schmutzfilter

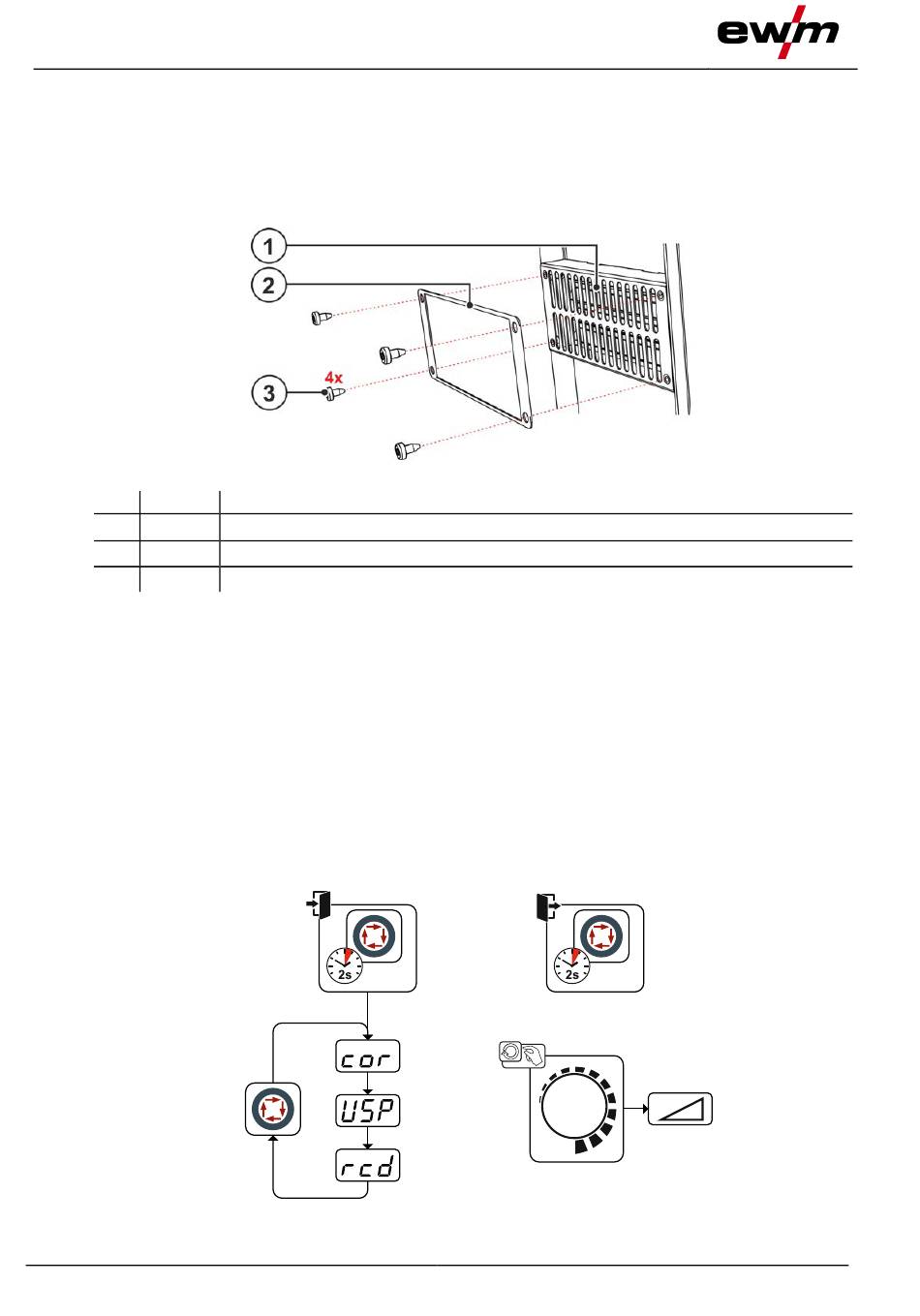

Abbildung 5-20
Abbildung 5-21
