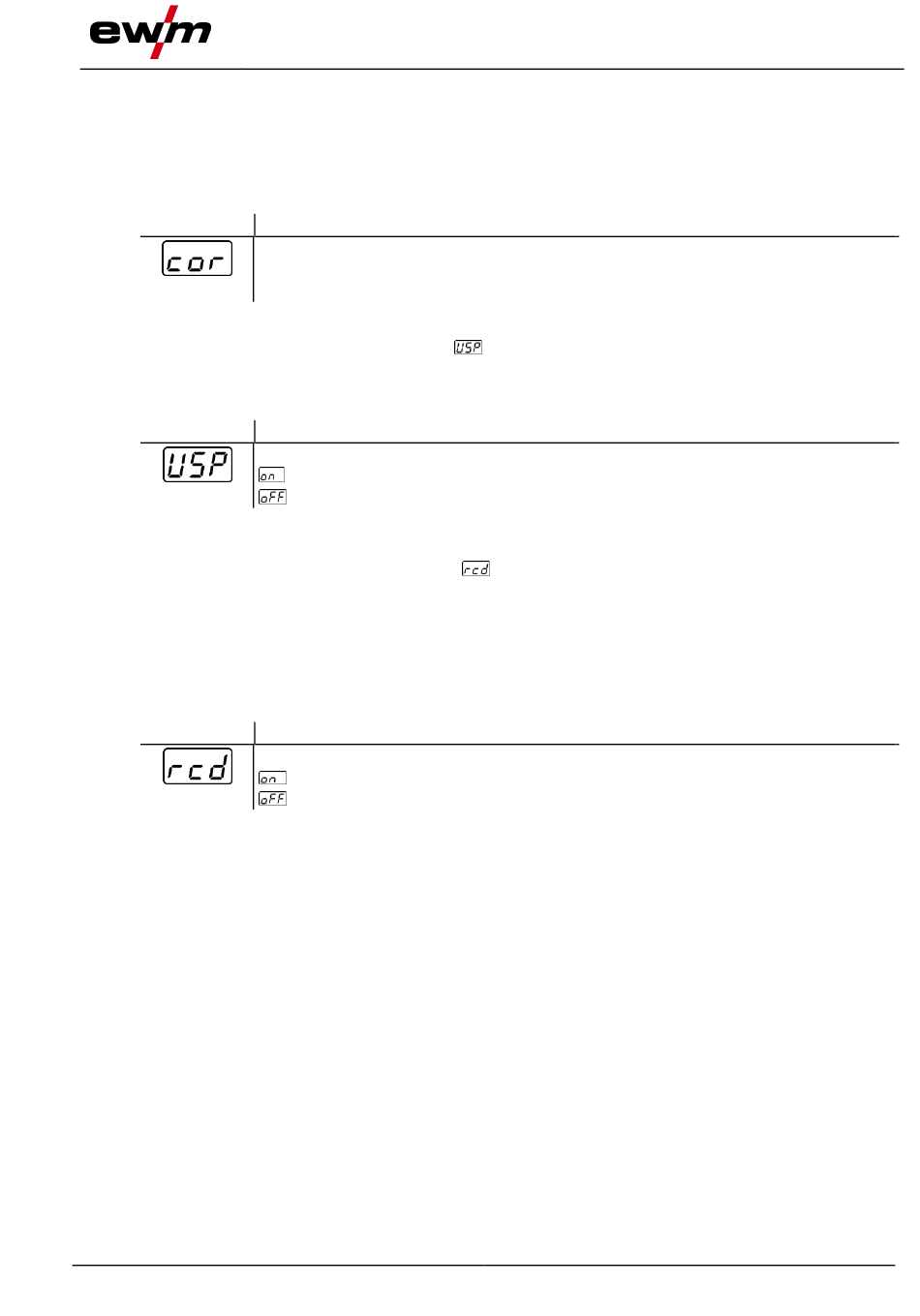

5.7.1 Korrektur Arcforce (Schweißkennlinien)
Beispiel:
Sie benutzen einen rutil-basischen Elektrodentyp und stellen an der Gerätesteuerung entsprechend
"Rutilbas" ein. Sie stellen beim Verschweißen des Elektrodentyps einen zu harten bzw. aggressiven
Lichtbogen fest. Jetzt sollten sie die Arcforce-Einstellung in Richtung " weniger Arcforce – weicherer
Lichtbogen" verändern bis das gewünschte Ergebnis erzielt wird.
Anzeige
5.8 Lichtbogenlängenbegrenzung (USP)
Die Funktion Lichtbogenlängenbegrenzung
hen Lichtbogenspannung (ungewöhnlich hoher Abstand zwischen Elektrode und Werkstück). Die Einstel-
lung wird f ür jedes Schweißverfahren separat abgespeichert.
Die Lichtbogenlängenbegrenzung kann für Cel-Kennlinien (wenn vorhanden) nicht angewendet werden.
Anzeige
5.8.1 Schweißstrom-Istwertanzeige
Ab Werk wird der Schweißstrom in der Schweißdatenanzeige als Sollwert angezeigt. Die Schweiß-
stromdarstellung kann durch den Parameter
werden:
E-Hand-Schweißen > siehe Kapitel 5.2.5
WIG-Schweißen > siehe Kapitel 5.3.6
• Im Leerlauf (wenn kein Schweißstrom fließt) wird der Sollwert angezeigt
• Fließt Schweißstrom, schaltet die Schweißdatenanzeige auf den Istwert um
• Nach dem Schweißen wird wieder der Sollwert angezeigt
Anzeige
099-002032-EW500
12.10.2022
Einstellung / Anwahl
Korrektur Arcforce > siehe Kapitel 5.2.5.1
• Wert erhöhen > härterer Lichtbogen
• Wert verringern > weicherer Lichtbogen
Einstellung / Anwahl
Lichtbogenlängenbegrenzung > siehe Kapitel 5.8
-------- Funktion eingeschaltet
------- Funktion ausgeschaltet
Einstellung / Anwahl
Schweißstrom-Istwertanzeige > siehe Kapitel 4.2.1
------- Istwertanzeige
------- Sollwertanzeige
Aufbau und Funktion
Lichtbogenlängenbegrenzung (USP)
stoppt den Schweißvorgang bei Erkennung einer zu ho-
im jeweiligen Expertmenü auf Istwerte umgeschaltet
