Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11

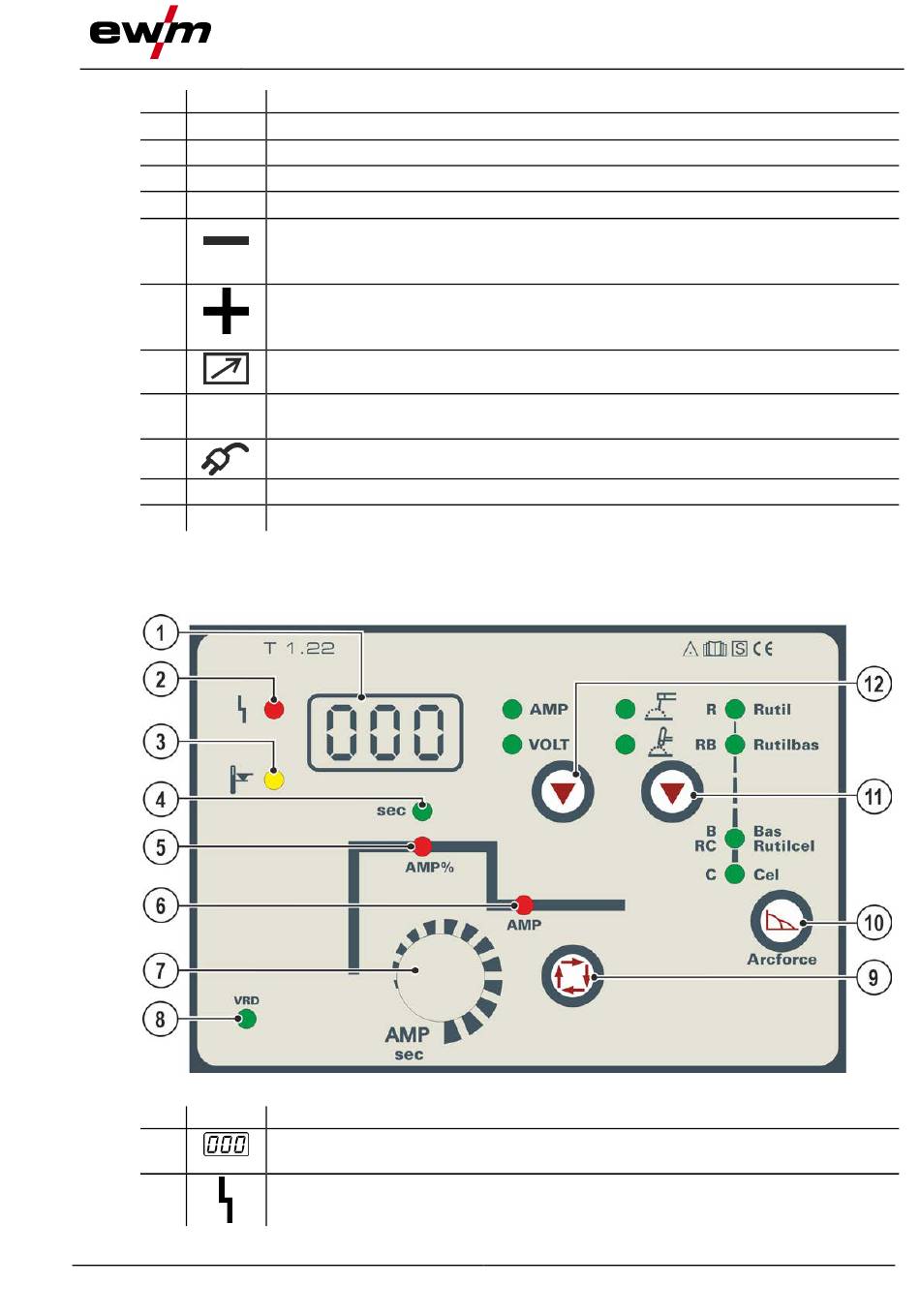

4.2 Gerätesteuerung - Bedienelemente
Die Parameter und deren Einstellbereiche sind im Kapitel Parameterübersicht-Einstellbereiche zusam-
mengef asst > siehe Kapitel 10.1.
Pos. Symbol
1
2
099-002032-EW500
12.10.2022
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgurt > siehe Kapitel 5.1.4.1
Transportgriff
Gerätesteuerung > siehe Kapitel 4.2
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-"
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
• WIG: Anschluss WIG-Schweißbrenner
Anschlussbuchse Schweißstrom „+"
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
• WIG: Anschluss Werkstückleitung
Anschlussbuchse, 19-polig
Fernstelleranschluss
Hauptschalter
Gerät ein- oder ausschalten.
Netzanschlusskabel > siehe Kapitel 5.1.7
Austrittsöffnung Kühlluft
Gerätefüße
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2.1
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Abbildung 4-2
Gerätesteuerung - Bedienelemente
15
